L7981TR

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: Buck No 250KHz~1MHz Adjustable 1 28V 600mV 28V 4.5V QFN 贴片安装 3mm*3mm*1.08mm
供应商型号: 2806921
供应商: 海外现货
标准整包数: 1

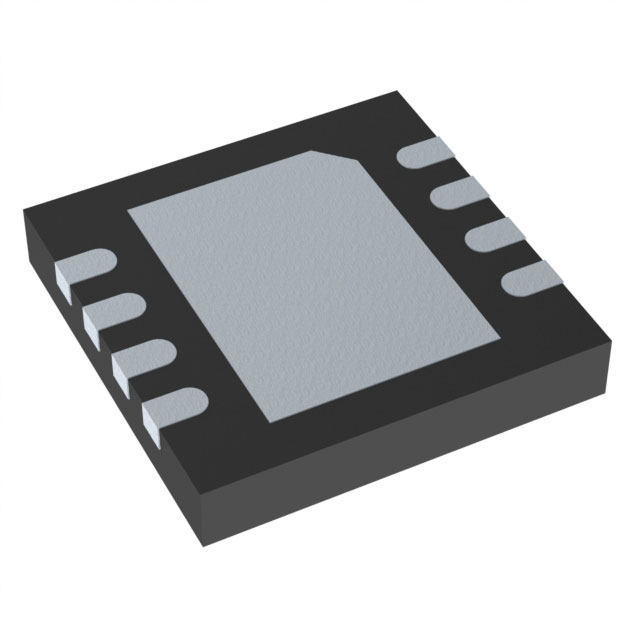

STMICROELECTRONICS DC-DC稳压器 L7981TR

L7981TR概述


    产品简介


    L7981

    产品简介


    L7981 是一款降压开关稳压器,具备出色的电流输出能力。它采用恒频电压模式控制方式,能够提供高达 3 安培(最小值为 3.7 安培)的直流输出电流,适用于多种负载条件。L7981 的输入电压范围为 4.5 V 至 28 V,输出电压可以设置在 0.6 V 至 VIN 之间,使其非常适合消费电子产品、工业设备、网络系统和计算机相关应用,例如机顶盒、DVD 播放器、汽车音响、LCD 显示器和打印机等。

    技术参数


    主要技术规格:
    - 输出电流:3 A
    - 输入电压范围:4.5 V 至 28 V
    - 输出电压范围:0.6 V 至 VIN
    - 开关频率:内部 250 kHz,可编程至 1 MHz
    - 软启动和使能:内部软启动和使能功能
    - 低功耗运行:可实现 100% 占空比
    - 保护功能:过流和热保护
    - 封装形式:VFQFPN 3 x 3 - 8L 和 HSOP8
    工作环境参数:
    - 最大输入电压:30 V
    - 最大输出电压:VCC
    - 输入电压下限:4.5 V
    - 工作温度范围:-40°C 至 150°C
    - 存储温度范围:-55°C 至 150°C
    散热参数:
    - 热阻:VFQFPN 封装为 60°C/W,HSOP 封装为 40°C/W

    产品特点和优势


    L7981 在技术上具有多方面的优势:
    - 高输出电流能力:最大可提供 3 A 的电流输出,适用于需要较大功率的应用。
    - 宽泛的工作电压范围:输入电压范围广泛,使得其能够适应多种电源输入需求。
    - 灵活的开关频率:内置可编程振荡器,用户可以根据具体应用调整开关频率,从而优化设计。
    - 低功耗运行:支持零负载电流操作和低功耗软启动功能,进一步提升能效。
    - 强大的保护机制:内置过流和热保护,确保长时间稳定运行。

    应用案例和使用建议


    应用案例:
    L7981 在众多应用场景中表现出色,特别是在消费类电子产品如电视、汽车音响系统以及工业设备如 FPGA 充电器中表现尤为突出。此外,其还适合用于网络通信设备和计算机存储设备中的 DC-DC 模块。
    使用建议:
    - 电路设计优化:根据具体应用场景选择合适的输入电容器、电感器和输出电容器,以提高系统稳定性。
    - 热管理:注意散热措施,特别是高功率应用场景下,选择合适封装形式有助于降低热阻。
    - 软件启动时间调节:通过调整软启动时间来改善系统响应速度,确保稳定运行。

    兼容性和支持


    兼容性:
    L7981 与不同种类的电子元器件和设备具有良好的兼容性,可以通过选择合适的外围元件进行集成。其支持的接口标准符合行业规范,便于工程师进行二次开发。
    支持和服务:
    - 提供详细的电气特性和功能描述文档。
    - 配套的设计工具和参考电路,帮助工程师快速掌握并应用到项目中。
    - 客户服务和技术支持,及时解决用户的疑问和问题。

    常见问题与解决方案


    常见问题:
    1. 输出电压不稳定
    - 解决方案:检查输出电容的电容值和电容质量,必要时更换为更高品质的电容。
    2. 热保护频繁触发
    - 解决方案:增加散热措施,如增加散热片或优化电路布局。
    3. 输入电压波动影响性能
    - 解决方案:确保输入电压稳定,并使用高质量的滤波电容减小纹波。

    总结和推荐


    总体评价:
    L7981 作为一款高性能的降压开关稳压器,不仅具备高输出电流能力和宽输入电压范围,而且在软启动和保护机制方面表现出色。其丰富的功能特性和灵活的应用范围使其成为众多应用领域的理想选择。
    推荐:
    鉴于其卓越的技术指标和广泛应用前景,强烈推荐在需要高效率、大电流输出的各类电子设备中选用 L7981。

L7981TR参数

参数
开关频率 250KHz~1MHz
最小输入电压 4.5V
拓扑 Buck
输出类型 Adjustable
输出数量 1
最小输出电压 600mV
最大输入电压 28V
功能 Step-Down
同步整流器 No
最大输出电压 28V
长*宽*高 3mm*3mm*1.08mm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

L7981TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L7981TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS DC-DC稳压器 STMICROELECTRONICS L7981TR L7981TR数据手册

L7981TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.3232
10+ ¥ 9.5635
50+ ¥ 9.1809
100+ ¥ 8.5689
250+ ¥ 8.4159
500+ ¥ 8.4159
1000+ ¥ 8.2628
2500+ ¥ 8.2628
库存: 7600
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.32
直接购买
加入购物车
