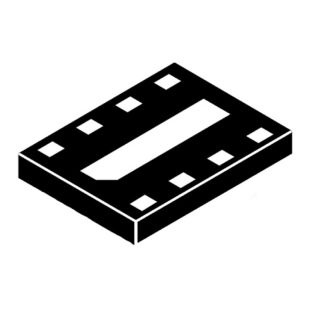

LD56100DPU18R

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics LDO稳压芯片, 1 V, 5 V输出, 1A最大输出, 双路输出, DFN8, 表面贴装, 8针
供应商型号: 2033405
供应商: 海外现货
标准整包数: 25
STMICROELECTRONICS LDO稳压器 LD56100DPU18R

LD56100DPU18R概述


    产品简介


    LD56100 高精度电压调节器是一款适用于低功耗电池供电应用的1安培(A)输出电流的线性稳压器。该产品支持输入电压范围为1.8V至5.5V,典型情况下其最低压降仅为120毫伏(mV),具备极低的静态电流(静态电流典型值为100微安(µA))。此外,它能够提供非常稳定的输出电压(±1%范围内),并具有出色的电源抑制比(PSRR,70dB @ 1kHz)及超低噪声特性(13 µV RMS 噪声)。LD56100 体积小巧,采用紧凑的DFN8封装(1.2x1.6mm),适合用于空间受限的设计中。

    技术参数


    输入电压: 1.8V 至 5.5V
    最低压降: 120mV (在1A负载和VOUT=3.3V时)
    静态电流: 100 µA (无负载时)
    关机模式静态电流: 0.03 µA
    输出电压精度: ±1%,温度范围为-40°C 至 +85°C
    输出噪声电压: 13 µV RMS (10 Hz 到 100 kHz, 在 VOUT=3.0 V, 10 mA负载下)
    PSRR: 70dB @ 1kHz
    输出电压范围: 可定制从1.0V到5.0V的任意电压,步长为50mV
    启用逻辑控制: 支持关闭模式
    软启动功能: 内置
    内部电流限制折返保护: 支持
    热保护: 内置
    操作温度范围: -40°C 至 125°C

    产品特点和优势


    LD56100 高精度电压调节器的显著优势在于其卓越的能效表现,这归功于其超低的压降、静态电流及热保护设计。此外,该产品还具备强大的短路保护能力及内置的电流限流功能。这些特性使其成为移动电话、平板电脑、便携式设备及其他需要低功耗、高效率稳定电源的应用的理想选择。其灵活的输出电压设置能力和对陶瓷电容的支持使得其能够在各种应用场景中表现出色,适应性强。

    应用案例和使用建议


    LD56100 非常适用于电池供电的设备,如智能手机和平板电脑,这类设备通常对体积和能效有严格要求。此外,在相机等对噪声敏感的设备中也有广泛应用,因为它的超低噪声特性有助于提高图像质量。在使用LD56100时,推荐遵循技术手册中的指导,确保输入和输出电容的正确选择和布局,以保证最佳的性能表现和系统稳定性。例如,在选择陶瓷电容时,X5R 和 X7R 类型是较为理想的选项,它们能够提供较好的温度稳定性和ESR特性。

    兼容性和支持


    LD56100 与陶瓷电容兼容,支持从1.0V到5.0V的任意电压输出,这意味着它可以轻松集成到现有的设计中,无需对电路进行大幅改动。STMicroelectronics 提供的技术支持和文档资源也使得该产品的应用变得更为简单,用户可以通过访问官网或联系当地销售办事处获得更多信息。

    常见问题与解决方案


    Q: 什么是短路保护?
    A: 短路保护是指当输出电流超过一定阈值时,芯片会自动降低输出电流以防止过载损坏。对于LD56100,短路保护功能会在输出电流达到典型值1.6A时开始限制,最终限制电流为0.4A。
    Q: 如何激活输出电压放电功能?
    A: 输出电压放电功能可通过将EN引脚设置为低逻辑电平来激活。一旦该功能被触发,输出电容器上的电荷将迅速放电,从而确保安全断电。
    Q: 输出电压精度如何?
    A: LD56100 的输出电压精度为±1%,这个范围涵盖的工作温度为-40°C 至 +85°C,能够满足大多数应用的需求。如果需要更高的精度,则需进一步的校准或选用更高精度的组件。

    总结和推荐


    综上所述,LD56100 高精度电压调节器凭借其卓越的性能、丰富的功能和广泛的适用性,无疑是低功耗应用领域的优选。无论是从能效、热管理还是保护功能的角度来看,LD56100 都表现出色,因此强烈推荐使用该产品。不过,在实际应用前,仍需仔细阅读技术手册,确保所有关键参数都符合项目需求。

LD56100DPU18R参数

参数
负载调节 2mV
纹波抑制-PSRR 70dB
最小输入电压 1.8V
最大输入电压 5.5V
最大压差@电流 285mV@ 1A
Iq-静态电流 155μA
最小输出电压 -
输出电流 -
输出类型 Fixed
极性 正极
线路调节 0.002(Typ)
稳压器数量 -
最大输出电压 1.8V
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
