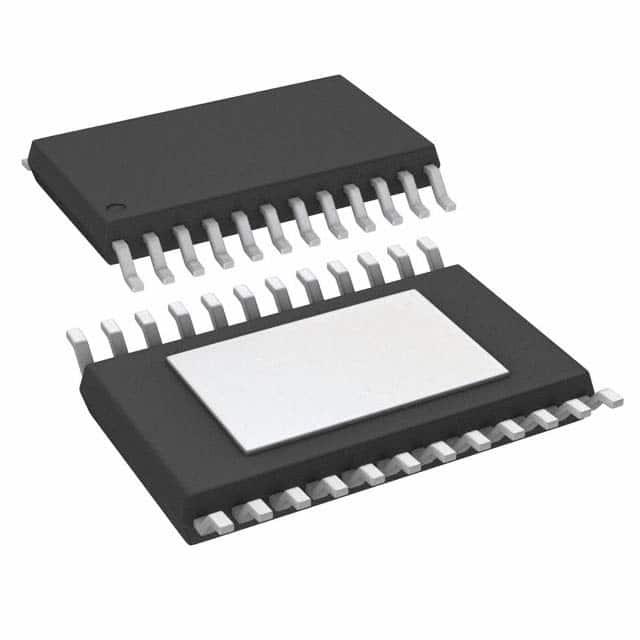

PM8801

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: High-efficiency IEEE 802.3at compliant integrated PoE-PD interface and PWM controller
供应商型号: 497-16665-ND
供应商: Digi-Key
标准整包数: 1
STMICROELECTRONICS DC-DC稳压器 PM8801

PM8801概述

    PM8801 高效能IEEE 802.3at兼容集成式PoE-PD接口及PWM控制器

    产品简介


    PM8801 是一款高效能、符合IEEE 802.3at标准的PoE(Power over Ethernet)供电设备(PD)接口及脉冲宽度调制(PWM)控制器。它适用于多种需要通过以太网电缆或外部辅助电源供电的应用场合。PM8801主要用于VoIP电话、无线局域网接入点、WiMax客户终端设备、安全摄像头以及各类PoE/PoE+受电设备。

    技术参数


    - 基本特性
    - IEEE 802.3at标准兼容的PD接口
    - 支持通过以太网LAN电缆或本地辅助源供电
    - 成功的IEEE 802.3at层1分类指示器
    - 集成100V、0.45Ω、1A热插拔MOSFET
    - 精确的140mA典型浪涌电流水平
    - 可编程分类电流
    - 睡眠模式与保持功率签名(MPS)模式,带LED指示器
    - 精确的直流电流限制设定在640mA典型值
    - 集成高压启动偏置调节器
    - 热关断保护
    - 电流模式脉宽调制器
    - 可编程振荡器频率
    - 最大占空比为80%,内部斜率补偿
    - 工作环境
    - VDD、DET、ARTN到VSS电压范围:-0.3到100V
    - LED到VSS电压范围:-0.3到5.5V
    - CLS、DIM、WKUP到VSS电压范围:-0.3到3.6V
    - 操作结温:-40°C到150°C
    - 存储温度:-40°C到150°C

    产品特点和优势


    PM8801的显著特点是高效率转换能力,在各种负载条件下都能实现。它支持Flyback、Forward、Forward Active Clamp和同步整流设计。此外,该器件具备高精度电流控制和精准的电压调节功能,能够在多种应用场景下提供稳定可靠的电源供应。这些特点使得PM8801在市场上具有很强的竞争优势,尤其是在需要高效率、低损耗电源管理的应用场合。

    应用案例和使用建议


    PM8801广泛应用于VoIP电话、WLAN AP、WiMax CPE、安全摄像头等PoE受电设备。以下是两个典型应用电路示例:
    1. 正向主动钳位配置:适用于具有严格浪涌电流限制要求的系统。
    2. 同步反激配置:适用于需同时提高效率和减小体积的应用场景。
    建议根据具体应用选择合适的电路配置,并参考技术手册进行详细的参数设置和调试。在设计时,需特别注意电路的散热设计,以确保系统的长期稳定运行。

    兼容性和支持


    PM8801与大多数标准PoE设备和辅助电源兼容。厂商提供了详尽的技术支持文档和应用指南,帮助用户快速上手并解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:浪涌电流过高
    - 解决方案:调整外部分类电阻,优化浪涌电流限流电路。
    - 问题:LED亮度不足
    - 解决方案:检查DIM引脚上的电阻值,调整PWM电流驱动LED的占空比。
    - 问题:电源供应不稳定
    - 解决方案:确保所有接地连接正确,特别是模拟地(ARTN)和数字地(VSS)之间的分离。

    总结和推荐


    PM8801是一款功能全面、高效稳定的PoE-PD接口及PWM控制器,适合于各类高性能PoE受电设备的应用。它的高精度电流控制、丰富的功能配置以及广泛的适用范围,使其成为市场上极具竞争力的产品。强烈推荐使用PM8801以实现高效能的电源管理需求。

PM8801参数

参数
功能 -
输出数量 -
输出类型 -
最小输入电压 -
开关频率 -
最小输出电压 -
拓扑 -
同步整流器 -
最大输出电压 -
最大输入电压 -
长*宽*高 7.8mm*4.4mm*1mm
通用封装 HTSSOP-24
安装方式 贴片安装
零件状态 停产
包装方式 管装
