VN770P13TR

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述:
供应商型号: CEI-VN770P13TR
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VN770P13TR

VN770P13TR概述

    VN770P QUAD SMART POWER SOLID STATE RELAY

    1. 产品简介


    VN770P 是一款由 STMicroelectronics 设计的智能功率固态继电器(Solid State Relay),专为全桥配置而设计。这款四路智能功率固态继电器采用标准 SO-28 封装,适用于低电压应用和直流电机驱动。其独特的高侧和低侧开关组合使其成为驱动电机和其它低电压应用的理想选择。

    2. 技术参数


    - 总电阻:在一个桥接配置中,单边总电阻 \(R{DS(on)}\) 为 0.270Ω。
    - 最大输出电流:9A。
    - 电源电压范围:26V。
    - 输入电压:高达 18V。
    - 保护特性:过温保护、欠压保护、ESD 保护等。

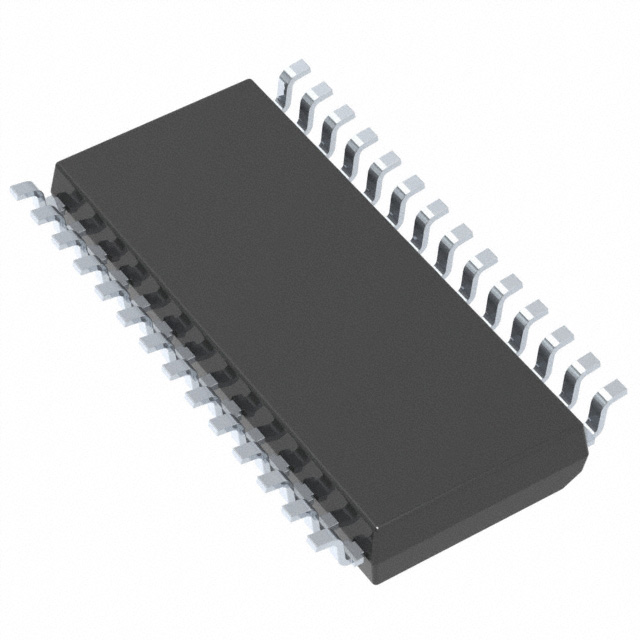

    - 封装类型:SO-28。
    - 工作温度范围:-40°C 到 150°C。
    - 热阻:Junction-to-case 热阻(高侧开关)最大为 20°C/W;Junction-to-ambient 热阻最大为 60°C/W。

    3. 产品特点和优势


    - 线性电流限制:有效防止过载情况下的损坏。
    - 低静态功耗:非常适合于长时间工作的应用。
    - 短路保护:集成的短路保护功能提高了系统的安全性。
    - 诊断反馈:通过状态标志和开漏诊断输出提供详细的故障信息。
    - 钳位电路:内置钳位电路有效保护芯片免受高压冲击。
    - ESD 保护:根据人体模型的 ESD 保护标准,确保操作安全。

    4. 应用案例和使用建议


    应用案例:
    - 驱动直流电机:适用于汽车电子系统中的各种直流电机控制。
    - 通用低电压应用:可用于需要多个低侧开关的应用,如电源管理系统、照明控制系统等。
    使用建议:
    - 反向电池电压保护:建议在 GND 引脚(Pin 2)与接地之间加入一个约 150Ω 的小电阻以保护设备。
    - 信号参考接地:将控制单元的参考电位连接到设备的 GND,避免电压偏移。
    - 负载检测:监控输入引脚上的电压来检测开路负载故障。

    5. 兼容性和支持


    - 兼容性:适用于需要低侧开关和高侧开关的多种应用。
    - 支持信息:建议在使用前详细阅读技术手册并联系 STMicroelectronics 官方技术支持以获取更多帮助。

    6. 常见问题与解决方案


    - 问题:设备在启动时出现异常。
    - 解决方案:检查电源电压是否在正常范围内,确保外部电路无短路。
    - 问题:负载检测时出现误报。
    - 解决方案:确保负载检测引脚正确连接,并且没有噪声干扰。
    - 问题:设备出现过温报警。
    - 解决方案:确认设备是否安装在适当的散热环境中,必要时增加外部冷却措施。

    7. 总结和推荐


    总结:VN770P 是一款集成了多种保护功能的智能功率固态继电器,具有较高的可靠性和易于集成的特点。它特别适合用于需要高侧和低侧开关控制的应用场景,如直流电机驱动。
    推荐:强烈推荐使用 VN770P 在需要高可靠性和精确控制的低电压应用中。其出色的保护功能和多功能特性使其在市场上具有很强的竞争优势。

VN770P13TR参数

参数
拓扑 -
驱动数量 -
通用封装 SO-28
安装方式 贴片安装,黏合安装
应用等级 通用级
包装方式 卷带包装

VN770P13TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN770P13TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN770P13TR VN770P13TR数据手册

VN770P13TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.995 ¥ 67.5578
50+ $ 6.799 ¥ 57.4516
100+ $ 6.006 ¥ 50.7507
500+ $ 5.603 ¥ 47.3454
1000+ $ 5.2 ¥ 43.94
库存: 62
起订量: 38 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.55
