首页  >  产品百科  >  VN7040AJTR

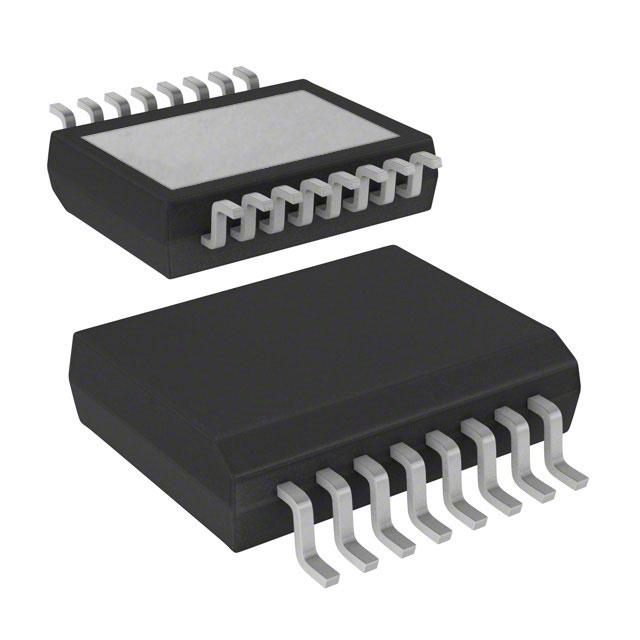

VN7040AJTR

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 16引脚通用驱动器, 4 to 28V电源, PowerSSO-16封装
供应商型号: ASS-VN7040AJTR
供应商: 海外现货
标准整包数: 2500
STMICROELECTRONICS 其他驱动器 VN7040AJTR

VN7040AJTR概述


    产品简介


    产品类型
    VN7040AJ 和 VN7040AS 是由 STMicroelectronics 生产的单通道智能高侧驱动器,采用 VIPower M0-7 技术制造,并封装在 PowerSSO-16 和 SO-8 封装内。
    主要功能
    这些器件能够通过 3V 和 5V CMOS 兼容接口驱动 12V 汽车接地负载,提供保护和诊断功能。其主要特点包括:
    - 集成先进的保护功能,如负载电流限制、过载主动管理(通过功率限制)以及过温关断。
    - 可配置的故障复位引脚(FaultRST),用于在故障情况下重置输出。
    - 多功能模拟输出引脚(MultiSense)提供复杂的诊断功能,包括精确的负载电流感测、供电电压反馈和芯片温度感测。
    应用领域
    主要应用于汽车领域,特别设计用于汽车转向指示灯(高达 P27W 或 SAE1156 和 R5W 并联或 LED 后组合),同时可用于受保护的 ADAS 系统(雷达和传感器)。

    技术参数


    基本规格
    - 最大瞬态供电电压:40V
    - 运行电压范围:4V 至 28V
    - 工作温度范围:-40°C 至 150°C
    性能参数
    - 典型导通电阻(每通道):40mΩ
    - 电流限制(典型值):34A
    - 待机电流(最大值):0.5µA
    - 动态热瞬态自限功能
    电气特性
    - 输入低电平电压(VIL):0.9V
    - 输入高电平电压(VIH):2.1V
    - 输出电压下降限制:20mV(IOUT = 0.25A)
    保护特性
    - 欠压关断
    - 过压钳位
    - 负载电流限制
    - 自限快速热瞬态
    - 可配置的过温或功率限制关断
    - 反向电池保护(外部组件)

    产品特点和优势


    - 非常低的待机电流:典型待机电流仅为 0.5μA,有助于延长电池寿命。
    - 多用途诊断功能:通过多功能模拟输出引脚,可以实现高精度的负载电流感测、供电电压反馈和芯片温度感测。
    - 高级保护机制:集成多种保护功能,确保系统稳定运行。
    - 兼容 3V 和 5V CMOS 输出:确保广泛的接口兼容性。
    - AEC-Q100 认证:符合严格的汽车电子产品标准。

    应用案例和使用建议


    应用案例
    - 汽车转向指示灯:由于其出色的热管理和保护功能,VN7040AJ 和 VN7040AS 在汽车转向指示灯上表现优异,确保指示灯可靠工作。
    - ADAS 系统:为雷达和传感器提供受保护的电源,提高系统的可靠性和稳定性。
    使用建议
    - 负载电流感测:应定期检查负载电流,确保不超过最大允许值以避免过热。
    - 温度监控:利用芯片温度感测功能进行实时监控,预防过温导致的损坏。
    - 定期检查保护功能:确保所有保护机制正常工作,特别是在极端条件下。

    兼容性和支持


    - 兼容性:支持 3V 和 5V CMOS 输出,确保广泛的应用兼容性。
    - 支持服务:厂商提供全面的技术支持和维护服务,用户可以通过本地销售办事处获取进一步信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否在规定的范围内。 |
    | 负载电流过高 | 检查负载是否出现短路或过载情况,并采取相应措施。 |
    | 输出电压不稳定 | 检查供电电压是否稳定,调整至规定范围。 |

    总结和推荐


    综合评估
    VN7040AJ 和 VN7040AS 以其卓越的性能和丰富的功能,在汽车电子应用中表现出色。其非常低的待机电流、高度集成的保护机制以及多功能诊断功能使其在市场上具有很高的竞争力。
    推荐结论
    强烈推荐 VN7040AJ 和 VN7040AS 用于需要高可靠性、强大保护和精细诊断功能的汽车电子应用中。对于需要严格保护和高性能的应用,这些器件是理想的选择。

VN7040AJTR参数

参数
驱动数量 1
拓扑 高端
长*宽*高 4.9mm(长度)*3.9mm(宽度)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VN7040AJTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN7040AJTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN7040AJTR VN7040AJTR数据手册

VN7040AJTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
