L78M05ABDT-TR

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 线性稳压芯片, 5 V输出, 500mA最大输出, 单路输出, DPAK, 表面贴装, 3针
供应商型号: 31M-L78M05ABDT-TR
供应商: 云汉优选
标准整包数: 5

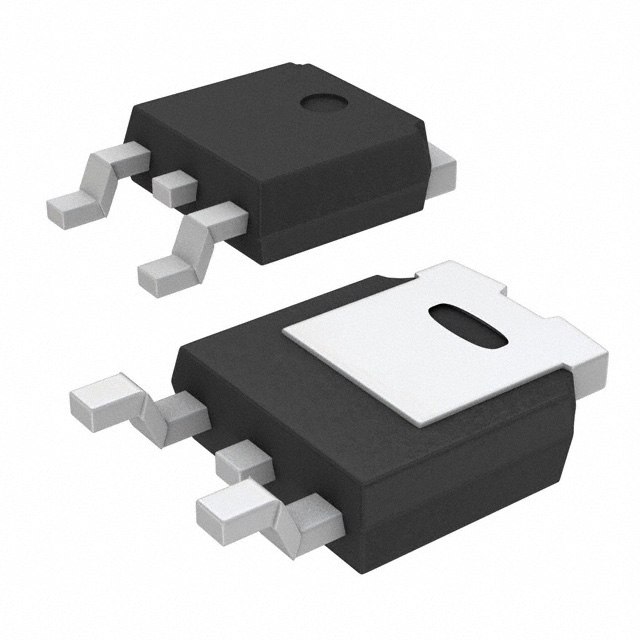

STMICROELECTRONICS LDO稳压器 L78M05ABDT-TR

L78M05ABDT-TR概述


    产品简介


    L78MxxAB 和 L78MxxAC 系列电子元器件是一款高精度的三端正向调节器,主要用于需要稳定电压输出的应用场合。这些调节器提供固定输出电压(5V, 6V, 8V, 9V, 10V, 12V, 15V, 24V),具有高达0.5A的输出电流能力。该系列产品采用TO-220和DPAK两种封装形式,适合各种不同的应用需求。它们能够用于本地板级稳压,避免单一调节点造成的分配问题。由于内置了过载保护、短路保护和输出安全区保护功能,使得这些调节器几乎不可损坏。通过适当热沉设计,可以实现超过0.5A的输出电流。

    技术参数


    - 输出电压:5V, 6V, 8V, 9V, 10V, 12V, 15V, 24V
    - 最大输出电流:0.5A
    - 热关断保护:在超过预定温度时自动关闭以防止过热
    - 短路保护:限制电路的最大输出电流
    - 线性调节:±2% 的输出电压精度
    - 工作环境温度范围:-40°C 至 125°C
    - 输入电压范围:取决于具体型号(参见测试电路)
    - 热阻抗:TO-220 封装下热阻抗为3°C/W,DPAK封装下为8°C/W

    产品特点和优势


    - 高稳定性:具备内部电流限制和热关断保护,确保长期稳定运行。
    - 适应性强:可以在广泛的温度范围内可靠工作,适用于多种环境条件。
    - 易于集成:可以直接焊接到电路板上,无需复杂的安装步骤。
    - 多功能性:可以通过外部组件实现可调电压和电流输出。

    应用案例和使用建议


    应用场景:
    - 工业控制设备
    - 通信系统
    - 家用电器
    使用建议:
    - 在长线连接到电源滤波器时,应在调节器输入端添加旁路电容以提高高频特性。
    - 使用低内阻钽电容或其他电容类型,以确保良好的高频性能。

    兼容性和支持


    兼容性:
    - L78MxxAB 和 L78MxxAC 可以与各种电气特性相匹配的其他电子元器件和设备无缝配合使用。
    支持信息:
    - 制造商提供详尽的技术文档和专业支持服务,包括电路设计指导和故障排除指南。

    常见问题与解决方案


    1. 问题:产品在长时间运行后温度过高导致自动关闭。
    解决方案:检查并改进热管理设计,如增加散热片或优化散热路径。

    2. 问题:负载电流波动导致输出电压不稳定。
    解决方案:确保合适的输出电容值以减少负载瞬态响应引起的电压波动。

    总结和推荐


    综上所述,L78MxxAB 和 L78MxxAC 是一款功能强大且用途广泛的产品,适用于需要稳定电压输出的各种应用场景。其坚固耐用的设计、高精度和广泛的温度范围使它成为市场上极具竞争力的选择。强烈推荐在工业控制和通信等领域使用该产品。

L78M05ABDT-TR参数

参数
极性 正极
线路调节 100mV
最小输出电压 5V
Iq-静态电流 6mA
负载调节 100mV
最大输出电压 5V
输出电流 500mA
最大压差@电流 -
最大输入电压 35V
输出类型 Fixed
最小输入电压 7V
稳压器数量 1
纹波抑制-PSRR 62dB(120Hz)
6.6mm(Max)
6.2mm(Max)
2.63mm(Max)
通用封装 TO-252
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

L78M05ABDT-TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L78M05ABDT-TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS LDO稳压器 STMICROELECTRONICS L78M05ABDT-TR L78M05ABDT-TR数据手册

L78M05ABDT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.6538
50+ ¥ 0.563
150+ ¥ 0.4811
500+ ¥ 0.4354
1000+ ¥ 0.4069
2500+ ¥ 0.385
库存: 463
起订量: 5 增量: 2500
交货地:
最小起订量为:5
合计: ¥ 3.26
