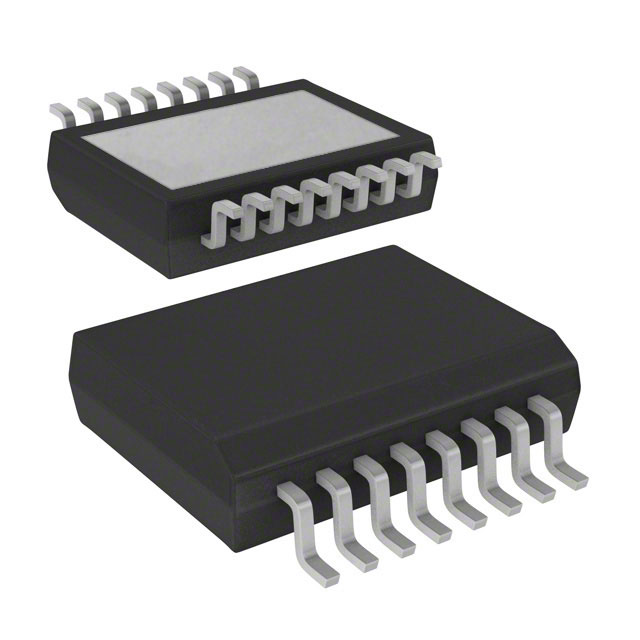

VNQ7E100AJTR

产品分类: 电源管理芯片(PMIC)
厂牌: STMICROELECTRONICS
产品描述: 13 V 28V 贴片安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: ASS-VNQ7E100AJTR
供应商: 海外现货
标准整包数: 2500
STMICROELECTRONICS 电源管理芯片(PMIC) VNQ7E100AJTR

VNQ7E100AJTR概述


    产品简介


    PowerSSO-16 是一种专为汽车应用设计的四通道高侧驱动器,采用ST独有的VIPower® M0-7技术制造,封装形式为PowerSSO-16。它通过3V和5V CMOS兼容接口驱动12V汽车接地负载,提供保护和诊断功能。这种驱动器广泛应用于汽车的电阻、电感和电容负载,也适用于ADAS系统的受保护电源供应,例如雷达和传感器,以及汽车灯具。

    技术参数


    - 最大瞬态供电电压 \(V{CC}\):40 V
    - 工作电压范围 \(V{CC}\):4 V 到 28 V
    - 典型导通电阻(每通道) \(R{ON}\):100 mΩ
    - 电流限制(典型值) \(I{LIMH}\):15 A
    - 待机电流(最大值) \(I{STBY}\):0.5 µA
    - 启动电压(\(V{CC}\) 下降时) \(V{USD\cranking}\):2.85 V

    产品特点和优势


    1. 低电压操作:适用于低温启动应用,符合LV124标准(修订版2013)。
    2. 智能高侧驱动器:集成先进的保护功能,如负载电流限制和过温关断。
    3. 精准电流检测:通过多路复用电流检测引脚,提供高精度的比例负载电流检测,并能检测负载短路和开路状态。
    4. 低待机电流:保证在多种工作温度下仅消耗极低的待机电流。
    5. 与3V和5V CMOS输出兼容:确保广泛的接口兼容性。

    应用案例和使用建议


    1. 汽车负载控制:驱动各种汽车负载,包括电阻、电感和电容负载,提供可靠的保护和诊断。
    2. ADAS系统供电:为ADAS系统中的雷达和传感器提供受保护的电源供应。
    3. 灯具控制:用于汽车灯具的控制,确保其安全稳定运行。
    使用建议:
    - 确保所有未连接的引脚按照建议连接方式处理,避免电气问题。
    - 在高温环境下使用时,监测和管理功耗,以防止热关断。

    兼容性和支持


    - 兼容性:与3V和5V CMOS输出兼容,确保广泛的应用范围。
    - 支持和维护:厂商提供详尽的技术文档和支持服务,包括快速响应的客户服务和技术咨询。

    常见问题与解决方案


    1. Q:如何判断器件是否过温关断?
    - A: 检查器件是否发出过温关断指示,一般会在故障状态下提供热关断信号。

    2. Q:如何设置电流限制?
    - A: 通过设置适当的输入电压来调整电流限制,确保不会超过器件的最大额定电流。

    3. Q:如何启用电流检测功能?
    - A: 通过将 `SEn` 引脚设置为高电平来启用电流检测功能,然后通过读取 `CS` 引脚获取负载电流。

    总结和推荐


    综合评估:
    PowerSSO-16 四通道高侧驱动器具有出色的保护功能和高精度电流检测能力,适用于多种汽车应用。其独特的低压操作能力和低待机电流设计使其在严苛环境下依然可靠。
    推荐:
    强烈推荐使用 PowerSSO-16 驱动器,特别是在需要高度可靠性和稳定性的场合,如汽车电子控制系统。厂商提供的全面技术支持和服务将进一步确保其成功应用。

VNQ7E100AJTR参数

参数
应用场景 -
最大工作供电电压 28V
最小工作供电电压 13 V
工作电源电流 -
最大输出电压 -
最小输出电压 -
长*宽*高 4.9mm(长度)*3.9mm(宽度)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VNQ7E100AJTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VNQ7E100AJTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 电源管理芯片(PMIC) STMICROELECTRONICS VNQ7E100AJTR VNQ7E100AJTR数据手册

VNQ7E100AJTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.4093 ¥ 11.8383
库存: 76502
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 29595.75
直接购买
加入购物车
