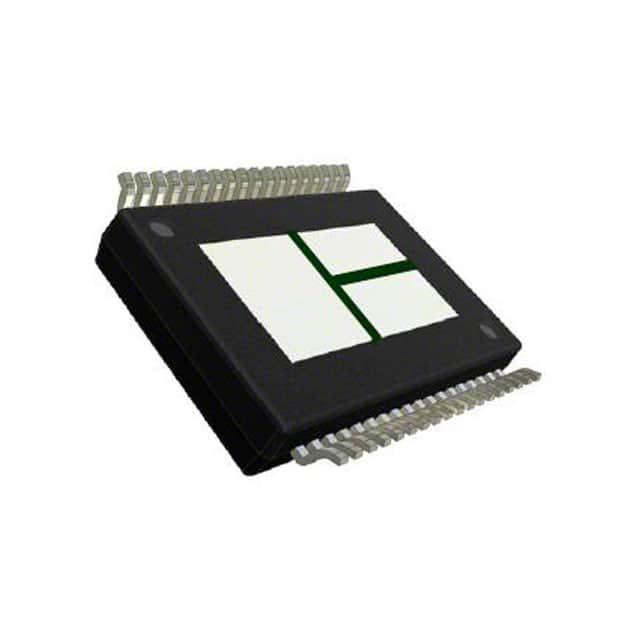

VNH5180ATR-E

产品分类: 其他稳压器
厂牌: STMICROELECTRONICS
产品描述: 半桥(2) 贴片安装,黏合安装
供应商型号: LYS-VNH5180ATR-E
供应商: 海外现货
标准整包数: 1000
STMICROELECTRONICS 其他稳压器 VNH5180ATR-E

VNH5180ATR-E概述


    产品简介


    VNH5180A-E:全集成汽车级H桥电机驱动器
    VNH5180A-E是一款专为广泛应用在汽车领域的全桥电机驱动器。它集成了双路高侧驱动器和两个低侧开关,并采用STMicroelectronics公司著名的VIPower® M0技术。该技术允许在同一晶片上高效集成真实的功率MOSFET及其智能信号/保护电路。VNH5180A-E提供多种保护机制,适用于各类复杂的工作环境。

    技术参数


    - 输出电流:8 A
    - 输入电压兼容性:3 V CMOS
    - 过压保护:过压钳位
    - 过温保护:热关断
    - 电源电压:5.5 V 至 18 V
    - 漏电电阻(RDS(on)):每通道最大值为180 mΩ
    - PWM频率:最高20 kHz
    - 工作温度范围:-40°C至150°C
    - 热阻:芯片-外壳热阻 (Rthj-case) 最大值为4.8°C/W
    - 电源电流:在正常工作状态下(2.5 A 输出电流),静态高侧电阻最大为250 mΩ

    产品特点和优势


    VNH5180A-E具备一系列显著的特点和优势,使其在汽车和其他应用领域中脱颖而出:
    - 高效集成:采用VIPower® M0技术,在单一晶片上集成功率MOSFET及智能信号/保护电路,有效提高可靠性。
    - 全面保护:集成多个保护机制,如过压保护、欠压保护、过温保护、交叉传导保护等,确保安全稳定运行。
    - 优良的热管理:采用专门设计的PowerSSO-36 TP封装,具有优秀的热性能,适合严苛的汽车环境。
    - 超低功耗:具备非常低的待机功率消耗,有助于延长电池寿命。
    - 高精度控制:电流监测输出与PWM控制功能相结合,实现精确的电机速度和方向控制。

    应用案例和使用建议


    应用案例
    - 直流到PWM控制:VNH5180A-E能够支持高达20 kHz的PWM控制,适用于多种直流电机的应用,例如车窗玻璃升降器、座椅调节等。
    使用建议
    - 在使用过程中应注意供电电压的稳定性,以防止瞬时过压对芯片造成损害。
    - 在电机启动和停止阶段,应设置合适的PWM频率和占空比,避免电流冲击导致过温保护启动。

    兼容性和支持


    - 兼容性:VNH5180A-E可以直接与微控制器接口,无需额外电路。
    - 支持:STMicroelectronics提供了详尽的技术文档和用户支持,包括参考设计、应用指南和软件工具。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流不满足需求 | 检查供电电压和电机负载情况;确认连接无误。 |
    | 过温保护频繁触发 | 确保散热系统正常运作,必要时可以增加外部冷却措施。 |
    | 输出电压波动较大 | 检查供电电压是否稳定;确保接线牢固,减少线路损耗。 |

    总结和推荐


    总结:VNH5180A-E作为一款专为汽车应用设计的全桥电机驱动器,具备出色的性能和可靠性。其强大的保护机制、高效的电流控制能力和广泛的兼容性,使得该产品在市场中具有很强的竞争力。
    推荐:强烈推荐使用VNH5180A-E来驱动各种直流电机,尤其是在需要较高稳定性和可靠性的场合。其卓越的性能和广泛的应用范围,将为用户的项目带来显著的优势。

VNH5180ATR-E参数

参数
拓扑 半桥(2)
10.5mm(Max)
7.6mm(Max)
2.47mm(Max)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
