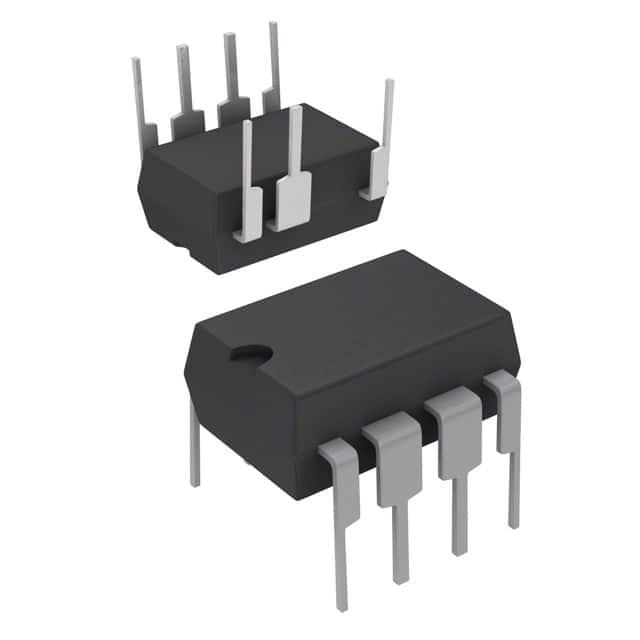

VIPER28HN

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 8.5V~23.5V Flyback 115KHz 16W 1.2A 8.5V 800V 23.5V 隔离 Yes 短路,超温,过压 80% 800V DIP-7 通孔安装 9.27mm*6.35mm*3.3mm
供应商型号: UA-VIPER28HN
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS AC-DC稳压器 VIPER28HN

VIPER28HN概述

    VIPER28 Peak Power High-Voltage Converter

    1. 产品简介


    VIPER28 是一款高性能的高电压转换器,由STMicroelectronics公司生产。它通过智能集成一个800V耐冲击的功率MOSFET和脉冲宽度调制(PWM)电流模式控制来实现高效的电源转换。VIPER28 主要应用于辅助电源供应,适用于消费电子和家庭设备、能源计量表和数据集中器以及AC-DC适配器等领域。

    2. 技术参数


    VIPER28的关键技术参数如下:
    - 功率MOSFET: 耐压高达800V
    - 输入范围: 85-265 VAC
    - 启动电流: 85-265 VAC 下的启动电流为3mA
    - 最大峰值功率: 13W到26W不等(根据不同的应用条件)
    - 待机功耗: 在230Vac时仅为30mW
    - 工作频率: 60kHz(L型)或115kHz(H型)
    - 保护机制: 包括过电流保护(OCP)、输出过压保护(OVP)、软启动和热关断
    - 工作温度范围: -40°C 到 150°C
    - 存储温度范围: -55°C 到 150°C

    3. 产品特点和优势


    VIPER28 的主要特点包括:
    - 超宽输入范围: 可以承受800V的冲击,适合各种高压应用
    - 低待机功耗: 在空载状态下仅有30mW,符合严格的能效标准
    - 双重过电流保护: 配备可选阈值的过电流保护和更高的阈值保护,确保IC在变压器饱和或二次侧二极管短路时的安全
    - 高可靠性: 集成的启动电路和传感器,减少外部组件数量,提高系统可靠性
    - 自适应复位功能: 故障发生后自动重启,确保系统稳定运行

    4. 应用案例和使用建议


    VIPER28 常见的应用包括辅助电源供应、家用电器和计量设备。例如,在家用电器中,VIPER28 可用于电饭煲或微波炉的电源管理。在计量设备中,它可以提供稳定的电源输出。
    使用建议:
    - 确保在启动阶段和轻负载条件下,系统能够正常运行,可以采用间歇模式操作。
    - 使用外部电容设置额外的电源计时器(EPT),以处理过载情况。

    5. 兼容性和支持


    VIPER28 支持多种封装形式,包括DIP-7、SO16 Narrow 和带卷盘的版本。不同封装提供了不同的安装方式,以适应不同的应用场景。厂商提供了详细的文档和技术支持,以帮助用户快速上手。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动时电压不足 | 检查输入电压是否在规定范围内,确保启动电容正确安装 |
    | 过热保护频繁触发 | 检查散热设计是否合理,增加散热措施如加大散热片或降低环境温度 |
    | 输出电压不稳定 | 检查反馈网络是否正确配置,重新调整FB引脚上的电阻 |

    7. 总结和推荐


    VIPER28是一款高性能的高电压转换器,具有宽输入范围、低待机功耗和高可靠性的特点。它适用于多种应用场景,尤其适合需要高效能和严格能效标准的设备。综上所述,我们强烈推荐VIPER28作为电源管理模块的选择。

VIPER28HN参数

参数
功率 16W
拓扑 Flyback
最小输出电压 -
最小输入电压 8.5V
电压 - 电源(Vcc/Vdd) 8.5V~23.5V
故障保护 短路,超温,过压
输出电流 1.2A
最大输入电压 23.5V
内部开关 Yes
击穿电压 800V
隔离 隔离
占空比 80%
最大输出电压 800V
开关频率 115KHz
长*宽*高 9.27mm*6.35mm*3.3mm
通用封装 DIP-7
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

VIPER28HN厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPER28HN数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPER28HN VIPER28HN数据手册

VIPER28HN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6875 ¥ 5.7613
1187+ $ 0.6875 ¥ 5.7613
2297+ $ 0.6713 ¥ 5.6251
4518+ $ 0.6438 ¥ 5.3946
库存: 3150
起订量: 182 增量: 50
