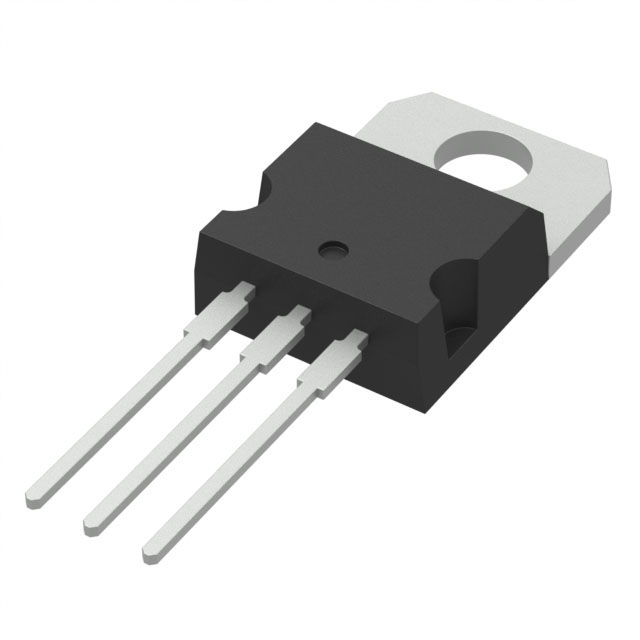

LM317T-DG

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 线性稳压芯片, 1.2 → 37 V输出, 500mA最大输出, 单路输出, TO-220, 通孔, 3针
供应商型号: 14M-LM317T-DG
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS LDO稳压器 LM317T-DG

LM317T-DG概述

    电子元器件产品技术手册:LM217 和 LM317

    1. 产品简介


    LM217 和 LM317 是专为正向可调电压调节器设计的单片集成电路,采用 TO-220、TO-220FP、D²PAK 和 SOT223 封装形式。这些元件可以提供超过 1.5 A 的负载电流,并且输出电压可调整范围为 1.2 V 到 37 V,适用于各种电源管理和电子设备控制应用。

    2. 技术参数


    - 输出电压范围:1.2 V 至 37 V
    - 最大输出电流:超过 1.5 A
    - 线性调节率(Line regulation):0.1%
    - 负载调节率(Load regulation):0.1%(VO ≥ 5 V)
    - 调整引脚电流(Adjustment pin current):50 µA 至 100 µA
    - 参考电压(Reference voltage):1.2 V 至 1.3 V
    - 温度稳定性(Output voltage temperature stability):1%
    - 输入到输出的最大差分电压(Maximum differential voltage):40 V
    - 最大功率耗散(Power dissipation):内部限制
    - 存储温度范围(Storage temperature):-65°C 至 150°C
    - 工作温度范围(Operating junction temperature):LM217:-25°C 至 150°C;LM317:0°C 至 125°C;LM317B:-40°C 至 125°C

    3. 产品特点和优势


    LM217 和 LM317 具有多种显著特点:
    - 高精度输出调节:通过外部电阻网络,可以实现极高的输出电压调节精度,适用于精密仪器和工业设备。
    - 浮动操作:适用于高压应用场合,只需关注输入与输出之间的差分电压即可。
    - 多种保护机制:包括过流保护、热关断及安全区控制,确保设备长期稳定运行。
    - 易于使用:通过简单的外部电阻网络即可调整输出电压,无需大量固定电压调节器。

    4. 应用案例和使用建议


    这些器件广泛应用于需要精确电压调节的应用中,例如电源管理、LED 驱动、医疗设备、通信系统等。建议在应用时:
    - 确保足够的散热以避免因热损耗导致性能下降。
    - 使用适当的外部电容以改善输出电压纹波抑制和瞬态响应。
    - 推荐连接保护二极管,防止输入短路和输出短路带来的损害。

    5. 兼容性和支持


    LM217 和 LM317 可以与多种不同的电路和设备兼容。制造商提供了全面的技术支持和文档资源,包括详细的电气特性和机械数据,用户可以根据具体需求选择合适的封装类型。此外,厂商还提供了详尽的故障排除指南和使用建议,帮助用户有效利用这些器件的功能。

    6. 常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决方案:检查外部电阻值是否准确,增加或调整滤波电容以减少纹波。

    - 问题:负载调节不良
    - 解决方案:确保外部电容的值足够大,靠近输出端以减少远端感测误差。

    7. 总结和推荐


    LM217 和 LM317 是高性能的可调电压调节器,具有出色的精度和可靠性。适用于广泛的工业和商业应用。建议用户根据具体应用需求选择合适的型号和封装,合理设计外围电路,以充分发挥其性能优势。
    希望以上内容能为您提供对 LM217 和 LM317 的深入了解。如需更多详细信息,欢迎访问 [STMicroelectronics 官方网站](https://www.st.com)。

LM317T-DG参数

参数
负载调节 0.5%
输出电流 1.5A
极性 正极
Iq-静态电流 10mA
稳压器数量 1
输出类型 Adjustable
最大输入电压 40V
最小输入电压 4.2V
线路调节 0.04%/V
纹波抑制-PSRR 80dB~65dB(120Hz)
最大输出电压 37V
最大压差@电流 -
最小输出电压 1.2V
10.4mm(Max)
4.6mm(Max)
9.15mm(Max)
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

LM317T-DG厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LM317T-DG数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS LDO稳压器 STMICROELECTRONICS LM317T-DG LM317T-DG数据手册

LM317T-DG封装设计

查看详情并下载
Symbol
Footprint
3D Model
