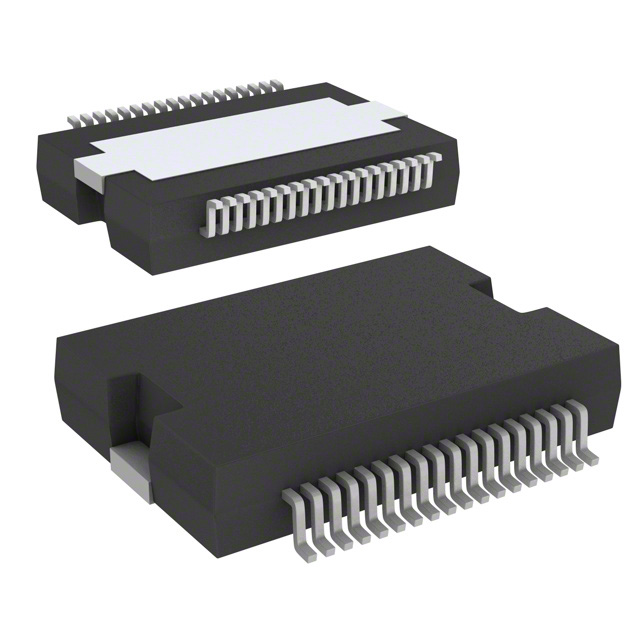

VN808TR-32-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 8 贴片安装,黏合安装
供应商型号: 4036195
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VN808TR-32-E

VN808TR-32-E概述


    产品简介


    VN808-E 和 VN808-32-E 电子元器件
    VN808-E 和 VN808-32-E 是由 STMicroelectronics 使用 VIPower M0-3 技术制造的单片集成器件,主要用于驱动任何负载(一端连接到接地)。这些器件广泛应用于工业控制系统,符合 IEC 61131 标准。

    技术参数


    电源规格
    - VCC:直流供电电压范围为 10.5 V 到 45 V。
    - VUSD:欠压关断阈值为 7 V 至 10.5 V。
    性能参数
    - RDS(on):每个通道的导通电阻最大值为 280 mΩ(在 TJ = 125°C 下)。
    - IOUT:输出电流最大值为 2.6 A(在短路情况下)。
    - IS:电源电流,在非工作状态下的典型值为 150 μA;在全通道开启的工作状态下的典型值为 12 mA。
    工作环境
    - TJ:结温操作范围为 -40°C 至 150°C。
    - Tc:封装温度操作范围为 -40°C 至 150°C。
    - TSTG:存储温度范围为 -40°C 至 150°C。

    产品特点和优势


    - 电流限制:结合热关断和自动重启功能,提供过载保护。
    - 热保护:具有通道过热保护,独立于结温和外壳温度,确保热独立性。
    - 低待机电流:待机电流极低,适用于需要低功耗的应用。
    - IEC 测试通过:能够承受高达 4 kV 的 IEC 61000-4-4 测试。

    应用案例和使用建议


    应用案例
    - 工业控制应用:适合用于工业环境中的控制系统,如电机驱动、传感器接口等。
    - 负载保护:可在过载、短路及欠压情况下提供保护。
    使用建议
    - 在使用过程中,建议设置合适的过热保护阈值,以确保系统的长期稳定运行。
    - 确保电路板有足够的散热铜层面积,特别是在高温环境下使用时。

    兼容性和支持


    - 兼容性:该器件可与其他标准工业控制系统设备兼容。
    - 支持:由 STMicroelectronics 提供技术支持和维护服务,详细信息可访问官网获取。

    常见问题与解决方案


    - Q: 如何处理热关断?
    - A: 当检测到过热情况时,器件会自动关闭并重启。需监测温度变化并适当调整散热设计。

    - Q: 输出电流限制如何设置?
    - A: 通过内部电流感应功能实现,设定电流阈值即可。具体值可在数据手册中找到。

    总结和推荐


    综合评估:VN808-E 和 VN808-32-E 提供出色的保护功能,包括电流限制、过热保护和反向偏置保护,非常适合工业应用。这些特性使其在严苛的环境中表现出色,且待机电流非常低,适合长时间运行的系统。
    推荐:强烈推荐使用 VN808-E 和 VN808-32-E,尤其是在需要高可靠性、低功耗的工业控制系统中。这些器件的全面保护机制将极大提升系统的稳定性与安全性。

VN808TR-32-E参数

参数
驱动数量 8
拓扑 高端
16mm(Max)
11.1mm(Max)
3.3mm(Max)
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VN808TR-32-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN808TR-32-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN808TR-32-E VN808TR-32-E数据手册

VN808TR-32-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 50.5165
10+ ¥ 45.2628
25+ ¥ 45.2628
50+ ¥ 44.4545
100+ ¥ 43.6463
250+ ¥ 43.6463
500+ ¥ 43.6463
库存: 2374
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.51
直接购买
加入购物车
