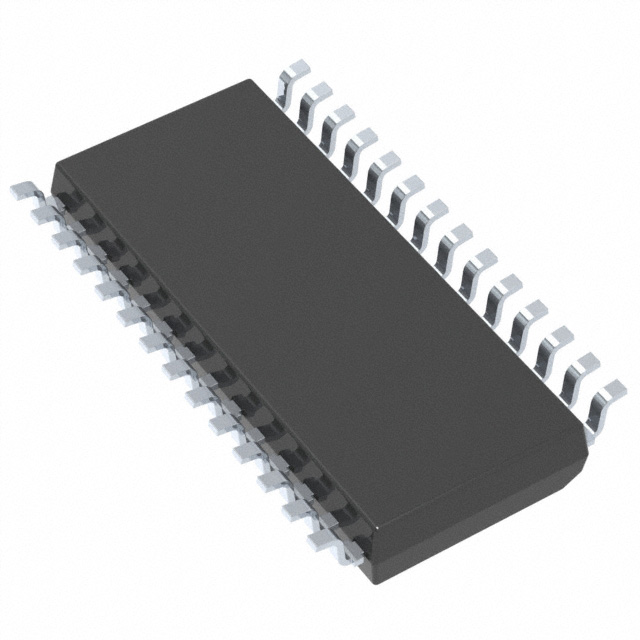

VNQ810P-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 4 SO-28 贴片安装
供应商型号: UA-VNQ810P-E
供应商: 海外现货
标准整包数: 28
STMICROELECTRONICS 其他驱动器 VNQ810P-E

VNQ810P-E概述


    产品简介


    VNQ810P-E 高侧驱动器
    产品类型:
    VNQ810P-E 是一种高侧驱动器(HSD),由两个 VND810P-E 芯片组装在同一个 SO-28 封装中形成。它采用了意法半导体的 VIPower™ M0-3 技术,适用于连接到地面的负载驱动应用。
    主要功能:
    - 低待机电流
    - CMOS 兼容输入
    - 开路负载检测
    - 热关断保护
    - 欠压关断
    - 过压钳位
    - 输出短接至 VCC 检测
    - 负载电流限制
    - 反向电池保护
    - ESD 保护
    应用领域:
    适用于汽车电子系统,如电机控制、照明系统和其他需要高性能驱动器的应用场景。

    技术参数


    电气特性:
    - 最大输出电流:3.5A
    - 最大 VCC 电压:36V
    - 通道电阻:160mΩ(每通道)
    - 最小开关时间:30μs
    环境条件:
    - 存储温度范围:-55°C 至 150°C
    - 结温范围:内部限制
    - 推荐工作环境温度:25°C

    产品特点和优势


    独特功能:
    - 采用先进的 VIPower™ M0-3 技术,实现高效稳定的电流驱动
    - 低待机电流有助于提高系统的整体能效
    - 强大的保护机制,如过热关断和负载电流限制,确保系统的稳定运行
    市场竞争力:
    - 符合 AEC 规范,满足汽车行业对可靠性的严格要求
    - RoHS 和无铅设计,符合环保标准

    应用案例和使用建议


    应用场景:
    - 用于汽车照明系统中的 LED 驱动
    - 作为电机控制单元的一部分,驱动直流电机
    使用建议:
    - 确保负载电流不超过规定的最大值,以避免损坏
    - 使用合适的散热措施,特别是在高负载条件下运行时

    兼容性和支持


    兼容性:
    - 与大多数微控制器兼容,尤其是那些带有 CMOS 输入的微控制器
    - 与 VIPower™ M0-3 系列的其他器件兼容
    支持和服务:
    - 厂商提供详细的文档和技术支持,包括常见问题解答和故障诊断指南

    常见问题与解决方案


    常见问题:
    - 如何避免过热导致的损坏?
    - 负载电流过大怎么办?
    解决方案:
    - 在电路设计中加入适当的散热措施,如散热片或散热风扇
    - 使用外部电流限制电路,或通过软件策略限制输出电流

    总结和推荐


    综合评估:
    VNQ810P-E 高侧驱动器凭借其出色的性能和全面的安全保护机制,在多种应用场合中表现出色。其优越的低功耗特性和坚固的设计使其成为汽车电子和工业自动化领域的理想选择。
    推荐使用:
    强烈推荐使用 VNQ810P-E,特别是对于需要高可靠性、低功耗和强大保护机制的应用场景。该产品不仅能够满足严格的行业标准,还能显著提升系统整体的性能和稳定性。

VNQ810P-E参数

参数
驱动数量 4
拓扑 高端
18.1mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SO-28
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 管装
