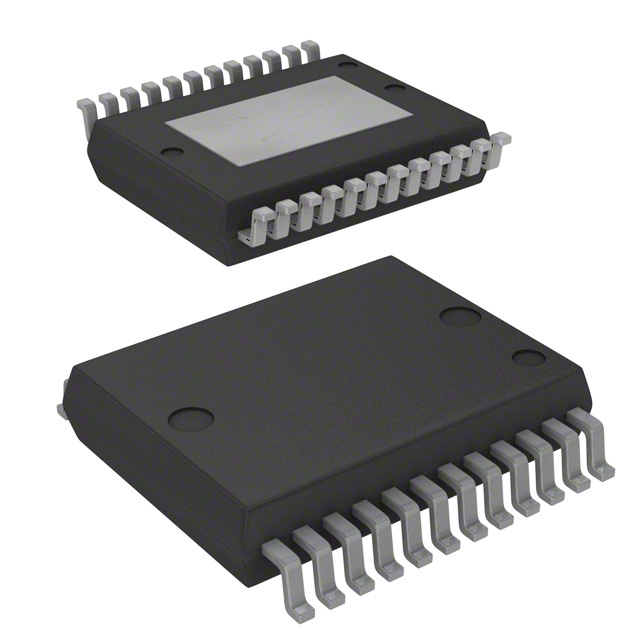

VND5012AK-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 2 贴片安装
供应商型号: VND5012AK-E
供应商: 国内现货
标准整包数: 10
STMICROELECTRONICS 其他驱动器 VND5012AK-E

VND5012AK-E概述

    VND5012AK-E 双通道高边驱动器技术手册

    1. 产品简介


    VND5012AK-E 是一款由STMicroelectronics公司开发的双通道高边驱动器,采用VIPower M0-5技术制造。该产品主要用于驱动电阻、电感和电容负载,特别适用于汽车应用。该器件具备模拟电流感应功能,能够输出与负载电流成比例的电流信号。通过这些功能,VND5012AK-E 能够提供高效的电源管理和精确的负载监控,适合在恶劣环境中稳定运行。

    2. 技术参数


    - 最大供电电压 (VCC):41 V
    - 操作电压范围 (VCC):4.5 V 至 36 V
    - 最大导通电阻 (每通道):12 mΩ
    - 最大输出电流限制 (ILIMH):60 A
    - 关断状态供电电流 (IS):2 μA(典型值)
    - 封装类型:PowerSSO-24
    - 订购代码:
    - 管装:VND5012AK-E
    - 编带式:VND5012AKTR-E

    3. 产品特点和优势


    VND5012AK-E 的显著特点是其集成的模拟电流感应功能和强大的保护机制,使其在严苛的应用环境中表现优异。主要功能包括:
    - 主动电流管理:通过功率限制实现电流管理。
    - 非常低的待机电流:确保设备在非工作状态下保持极低的功耗。
    - CMOS兼容输入:简化系统设计。
    - 出色的电磁发射和抗干扰能力:减少外部干扰影响。
    - 过压和欠压保护:防止电压异常导致设备损坏。
    - 热关断保护:确保设备在过热情况下自动关断,以防止损坏。

    4. 应用案例和使用建议


    应用案例:
    VND5012AK-E 广泛应用于汽车电子系统中,如车身控制模块(BCM)、车灯控制和电机驱动。通过内置的电流感应功能,可以实时监测和调整负载电流,确保系统的稳定性和可靠性。
    使用建议:
    - 在使用过程中,应确保负载电流不超过最大额定值,避免因过载导致设备损坏。
    - 建议在高负载条件下使用时添加散热装置,以减少热关断的发生频率。
    - 利用内置的电流感应功能进行负载电流监测和故障诊断,确保系统的安全运行。

    5. 兼容性和支持


    VND5012AK-E 具有良好的兼容性,可与其他电子元器件和标准电路板设计配合使用。STMicroelectronics提供了详尽的技术文档和支持服务,包括详细的电气特性曲线、应用信息和技术支持文档,有助于用户更好地理解和使用该器件。

    6. 常见问题与解决方案


    - 问题:设备在高温环境下频繁触发热关断。
    - 解决方案:检查并改善散热措施,如增加散热片或风扇,降低工作温度。

    - 问题:设备在启动时出现电压波动。
    - 解决方案:确认电源电压稳定,并根据需要添加稳压电路或滤波电容。

    7. 总结和推荐


    VND5012AK-E 是一款高性能的双通道高边驱动器,集成了多种先进的保护机制和电流感应功能,非常适合在汽车和其他严苛环境中使用。其出色的可靠性和稳定性使其成为广泛应用的理想选择。强烈推荐在需要高精度电流监控和强大保护功能的应用中使用该器件。

    该技术手册详细介绍了VND5012AK-E的功能、技术参数、应用场景及使用建议,为用户提供全面的信息支持,帮助他们更好地利用这款高效可靠的电子元件。

VND5012AK-E参数

参数
拓扑 高端
驱动数量 2
10.4mm(Max)
7.6mm(Max)
2.22mm(Max)
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 托盘

VND5012AK-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VND5012AK-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VND5012AK-E VND5012AK-E数据手册

VND5012AK-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
49+ ¥ 44.2327
245+ ¥ 39.7257
490+ ¥ 37.1849
735+ ¥ 35.3997
980+ ¥ 33.5915
1225+ ¥ 33.2281
库存: 1225
起订量: 50 增量: 1
交货地:
最小起订量为:49
合计: ¥ 2167.4
直接购买
加入购物车
