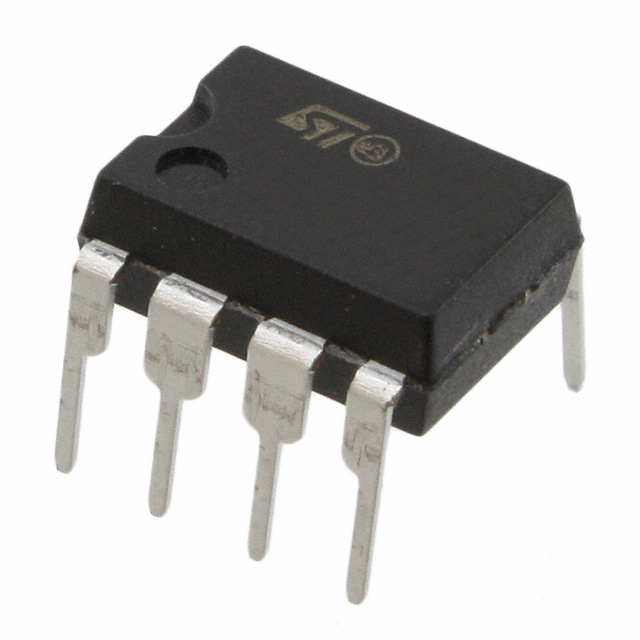

VIPER06HN

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 11.5V~23.5V Buck,Flyback 115KHz 8W 1A 11.5V 800V 23.5V Yes 开环,超温 70% 800V DIP-7 通孔安装 9.27mm*6.35mm*3.3mm
供应商型号: UA-VIPER06HN
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS AC-DC稳压器 VIPER06HN

VIPER06HN概述

    # VIPER06:高效能高压转换器

    产品简介


    VIPER06是一款高效的离线式转换器,具有800V雪崩坚固型电源部分,可实现PWM控制、自定义过流限制、开环故障保护、迟滞热关断、软启动及任何故障条件下的安全自动重启等功能。这款电子元器件主要用于替换电容式电源供应器,在家用电器、电力计量和LED驱动等领域有着广泛的应用。

    技术参数


    VIPER06的关键技术规格和电气特性如下:
    - 最高额定电压:DRAIN引脚的VDRain最大值为800V,反复雪崩能量(TJ=150°C时)为2mJ,反复雪崩电流(TJ=150°C时)为1A。
    - 输入电压范围:VDD的供电电压范围为11.5V至23.5V。
    - 工作频率:根据不同的型号,工作频率分别为30kHz、60kHz和115kHz。
    - 待机功率:在265VAC时,待机功率小于30mW。
    - 工作温度范围:工作温度范围为-40°C到150°C,存储温度范围为-55°C到150°C。
    - 功率耗散:在TA<40°C时,功耗为1W(DIP-7),在TA<50°C时,功耗为1W(SSO10)。

    产品特点和优势


    - 高可靠性:具备800V的雪崩坚固型电源部分,能够在极端条件下稳定运行。
    - 低电磁干扰:通过频率抖动技术减少EMI,有助于降低滤波成本。
    - 节能:待机功率小于30mW,满足能效标准。
    - 简化设计:无需辅助绕组即可直接从整流交流电供电。
    - 多种保护机制:具备软启动、迟滞热关断和开环故障保护等功能,确保可靠运行。

    应用案例和使用建议


    VIPER06主要应用于家用电器、电力计量和LED驱动器等领域。对于使用VIPER06的系统设计者,建议遵循以下设计指南:
    - 电路布局:精心布置组件位置,正确规划走线路径,确保信号地与电源地分开。
    - 隔离距离:遵守隔离距离要求,提高系统的抗噪能力。
    - 散热处理:设计合理的散热铜区以改善热耗散。
    - 旁路电容:在VDD引脚附近添加小容量旁路电容,有助于提供干净的偏置电压并保护IC。

    兼容性和支持


    VIPER06可以通过辅助绕组供电,并且提供了详细的订单信息和封装数据,方便采购和使用。此外,该产品在生产过程中得到了ST公司技术支持,确保了产品质量和可用性。

    常见问题与解决方案


    - Q: 待机功率高于预期
    - A: 检查电路布局是否合理,尤其是是否有不必要的高频谐波噪声。
    - Q: 频率抖动不稳定
    - A: 确保所有连接点接触良好,特别是辅助绕组和反馈回路。
    - Q: 软启动过程过长
    - A: 检查补偿网络的设计,确保符合要求的阻抗匹配。

    总结和推荐


    综上所述,VIPER06凭借其高可靠性、低电磁干扰和优异的能效表现,在众多应用领域展现出极强的竞争优势。无论是家用电器还是LED驱动器,VIPER06都是值得信赖的选择。强烈推荐给需要高效能、低功耗的系统设计者。

VIPER06HN参数

参数
击穿电压 800V
占空比 70%
隔离 -
输出电流 1A
开关频率 115KHz
拓扑 Buck,Flyback
电压 - 电源(Vcc/Vdd) 11.5V~23.5V
最大输入电压 23.5V
最小输出电压 -
功率 8W
最小输入电压 11.5V
故障保护 开环,超温
内部开关 Yes
最大输出电压 800V
长*宽*高 9.27mm*6.35mm*3.3mm
通用封装 DIP-7
安装方式 通孔安装
零件状态 在售
包装方式 管装

VIPER06HN厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。
