VN5770AKPTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 半桥(2) SO-28 贴片安装
供应商型号: 14M-VN5770AKPTR-E
供应商: 云汉优选
标准整包数: 1

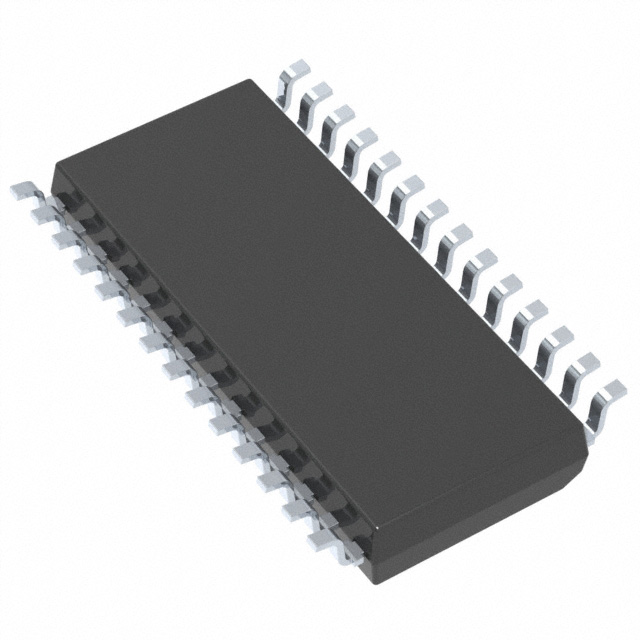

STMICROELECTRONICS 其他驱动器 VN5770AKPTR-E

VN5770AKPTR-E概述


    产品简介


    产品名称:VN5770AKP-E
    产品类型:四通道智能电源固态继电器
    主要功能:
    - 双高侧开关采用STMicroelectronics的VIPower M0-5技术,具有主动电流限制功能。
    - 低侧开关完全保护的VIPower M0-3 OMNIFET II。
    - 集成了多种保护和诊断功能,包括过电压钳位、输出电流限制、高低侧过温关断、短路保护及ESD保护。
    应用领域:
    - 全桥或半桥配置下的直流电机驱动。
    - 各种电阻性、电感性和电容性负载的应用。

    技术参数


    电气特性(VCC范围:8V至36V;温度范围:-40°C至150°C):
    - 总电阻:280 mΩ(桥接配置一侧总电阻)
    - 最大输出电流:8.5 A
    - 工作电压范围:36 V
    - 热阻:
    - 高侧开关:10 °C/W
    - 低侧开关:7 °C/W
    保护与诊断:
    - 高侧驱动器欠压关断
    - 过电压钳位
    - 输出电流限制
    - 高低侧过温关断
    - 短路保护
    - ESD保护
    电流感测:
    - 电流感测引脚提供与负载电流成比例的电流信号(已知比值)

    产品特点和优势


    - 环保合规:符合RoHS标准并采用无铅技术。
    - 高可靠性:符合AEC规范,适合汽车级应用。
    - 低功耗:具备非常低的待机电流。
    - 抗电磁干扰:电磁干扰抑制能力优秀。
    - 高安全性:集成多种保护机制,确保设备安全运行。
    - 易于诊断:可通过电流感测和温度指示进行故障诊断。

    应用案例和使用建议


    应用场景:
    - 全桥/半桥配置:驱动直流电机,如电动汽车或工业自动化设备。
    - 其他负载类型:应用于各种电阻性、电感性和电容性负载的场合。
    使用建议:
    - 在设计电路时,要合理选择VCC电压和负载类型,以保证安全可靠地运行。
    - 定期检查和维护,确保电路和设备的正常工作。

    兼容性和支持


    兼容性:
    - 可以与其他符合相关标准的电子元器件或设备配合使用。
    厂商支持:
    - 提供详细的技术文档和用户指南,以及专业的技术支持服务。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 过载导致过温关断 | 检查负载电流,降低输出电流,增加散热措施。 |
    | ESD损伤 | 使用防静电措施,如佩戴防静电手环,确保环境干燥。 |

    总结和推荐


    综合评估:
    - VN5770AKP-E是一款高性能的四通道智能电源固态继电器,具有强大的保护和诊断功能,能够有效应对各种复杂的使用场景。
    - 其环保设计和高可靠性使其非常适合汽车和工业应用。
    推荐:
    - 强烈推荐在需要高可靠性和多功能性的直流电机控制和其他应用中使用该产品。其卓越的功能和特性使得它在市场上具有很强的竞争力。

VN5770AKPTR-E参数

参数
拓扑 半桥(2)
驱动数量 -
18.1mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SO-28
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

VN5770AKPTR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN5770AKPTR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN5770AKPTR-E VN5770AKPTR-E数据手册

VN5770AKPTR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.7369
10+ ¥ 13.2063
30+ ¥ 11.5958
100+ ¥ 11.2737
300+ ¥ 10.8421
1000+ ¥ 10.5263
库存: 1000
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 14.73
直接购买
加入购物车
