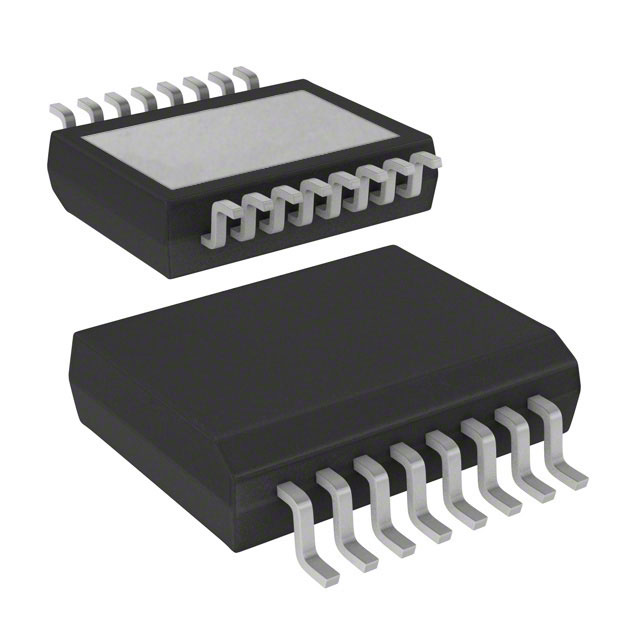

VND7020AJTR

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 2 贴片安装,黏合安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: 14M-VND7020AJTR
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VND7020AJTR

VND7020AJTR概述


    产品简介


    VND7020AJ双通道高侧驱动器是一款专为汽车应用设计的智能高侧驱动器,集成了多功能模拟反馈(MultiSense)。它能够通过一个3 V和5 V CMOS兼容接口来驱动12 V汽车接地负载,同时提供保护和诊断功能。该驱动器采用了ST的VIPower® M0-7技术,封装形式为PowerSSO-16,旨在满足汽车行业对高效、可靠电子元器件的需求。

    技术参数


    - 最大瞬态供电电压: VCC高达40 V
    - 工作电压范围: VCC介于4到28 V之间
    - 典型导通电阻 (每通道): RON = 22 mΩ
    - 电流限制 (典型): ILIMH = 63 A
    - 待机电流 (最大): ISTBY = 0.5 μA
    - 符合标准: AEC-Q100认证
    - 多传感器诊断功能:
    - 负载电流的精确比例电流镜像
    - VCC供电电压监测
    - TCHIP芯片温度监测
    - 保护机制:
    - 欠压关闭
    - 过压钳位
    - 负载电流限制
    - 快速热瞬态自限
    - 可配置的过温或功率限制锁定故障重置引脚
    - 失去接地和失去VCC
    - 反向电池保护(需外部组件)
    - 静电放电保护

    产品特点和优势


    VND7020AJ具备多个独特的功能和优势,使其成为汽车应用中的理想选择:
    - 超低待机电流:在待机模式下几乎不消耗电流,从而减少系统功耗。
    - 高度集成的保护功能:具有多种内置保护机制,如负载电流限制、过载管理、过温关闭等,确保系统的安全性和可靠性。
    - 多功能多传感器输出:通过多功能多路复用模拟输出,可以实时监测负载电流、供电电压和芯片温度,提供高级诊断功能。
    - 兼容性强:可与3 V和5 V的CMOS输出兼容,适用于广泛的系统环境。

    应用案例和使用建议


    应用案例
    VND7020AJ特别适用于汽车转向指示灯(最高2x P27W或SAE1156和R5W并联或LED后组合)等应用。此外,它还能驱动各种汽车阻性、感性及容性负载。
    使用建议
    - 在设计电路时,应注意合理安排多传感器输出的配置,以最大化其诊断功能。
    - 为了防止静电损坏,必须采取适当的防静电措施。
    - 确保接地网络的正确连接,特别是在使用感性负载时,以避免输入阈值和状态输出值的偏移。

    兼容性和支持


    VND7020AJ与其他电子元器件和设备的高度兼容性使得其易于集成到现有系统中。ST公司提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用这款产品。如果您在使用过程中遇到任何问题,可以通过技术支持团队获得帮助。

    常见问题与解决方案


    - Q: 为什么VCC峰值电压不能超过额定值?
    - A: VCC峰值电压超过额定值可能导致器件内部损坏。应严格遵守数据手册中的电气规格要求。

    - Q: 如何确保VCC供应稳定?
    - A: 在设计电源系统时,应使用适当的稳压器和滤波电容器,确保稳定的VCC供给。

    总结和推荐


    总体而言,VND7020AJ凭借其卓越的性能、丰富的保护机制和广泛的适用性,非常适合用于汽车电子系统的设计。其高度集成的多功能和出色的兼容性使其在市场上具有显著的竞争优势。如果您的项目需要一款高可靠性、高性能的高侧驱动器,VND7020AJ无疑是一个值得推荐的选择。

VND7020AJTR参数

参数
拓扑 高端
驱动数量 2
长*宽*高 4.9mm(长度)*3.9mm(宽度)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VND7020AJTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VND7020AJTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VND7020AJTR VND7020AJTR数据手册

VND7020AJTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.0823
10+ ¥ 6.3468
30+ ¥ 5.5728
100+ ¥ 5.418
300+ ¥ 5.2106
1000+ ¥ 5.0588
库存: 1067
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 7.08
