首页  >  产品百科  >  VIPER012HSTR

VIPER012HSTR

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 10引脚A/D转换器, 表面贴装安装, 最大输入电压 30 V, SSOP封装
供应商型号: VIPER012HSTR
供应商: 国内现货
标准整包数: 10

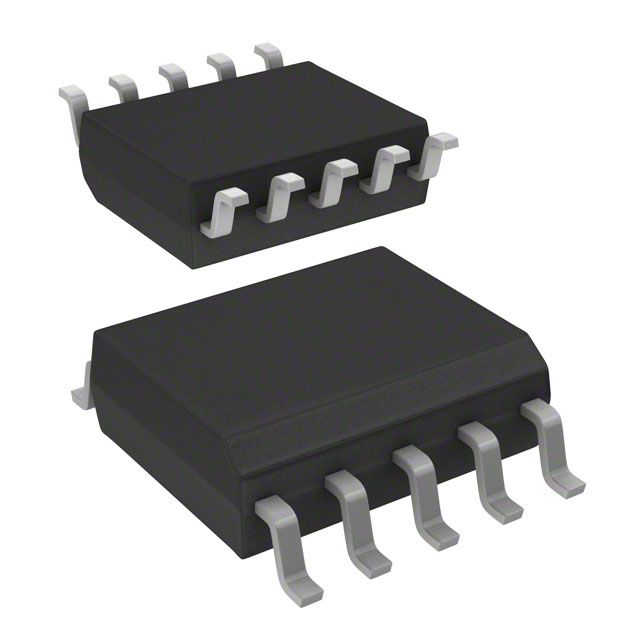

STMICROELECTRONICS AC-DC稳压器 VIPER012HSTR

VIPER012HSTR概述

    VIPer01 技术手册概述

    产品简介


    VIPer01 是一款高效的离线高压转换器,主要用于低功率开关电源(SMPS)的设计。它集成了一个800 V耐雪崩击穿的功率MOSFET,具有电流模式PWM控制器。VIPer01 适用于家电、楼宇及家庭控制、小规模工业设备、消费电子产品、照明和运动控制等多个应用领域。

    技术参数


    - 输入电压范围: 4.5 V 至 30 V
    - 输出功率:
    - 无负载条件下:<10 mW(230 VAC)
    - 轻载条件下:<400 mW(230 VAC,250 mW负载)
    - 工作温度范围: -40°C 至 150°C
    - 热阻:
    - 结点至引脚 (RthJP): 35°C/W
    - 结点至环境 (RthJA): 145°C/W(当铜面积为100 mm²时)
    - 其他电气特性:
    - 击穿电压 (VBVDSS): 800 V
    - 漏极-源极导通电阻 (RDS(on)): 30Ω(TJ=25°C,IDRAIN=360 mA)

    产品特点和优势


    VIPer01 具备以下显著优势:
    - 高可靠性: 内置多重保护机制,如过载/短路保护、最大占空比计数保护、VCC钳位保护等。
    - 节能高效: 在轻载条件下,功耗低至<10 mW。
    - EMI滤波成本降低: 频率抖动切换频率技术减少了所需的EMI滤波器成本。
    - 自供电模式: 可以选择不使用辅助绕组或偏置组件。

    应用案例和使用建议


    VIPer01 广泛应用于各种低功率电源设计中,如图所示的应用电路展示了其典型使用场景。设计者可以参考以下建议来优化系统:
    - 使用推荐的电路布局以提高效率。
    - 根据具体应用需求选择合适的电阻值(RG)来调整启动电流。
    - 注意热管理,尤其是在高负载情况下确保良好的散热设计。

    兼容性和支持


    VIPer01 采用SSOP10封装,支持多种应用场合。制造商提供了详尽的技术文档和支持服务,确保用户能够快速有效地解决问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - Q: 如何正确连接FB和COMP引脚?
    - A: FB引脚用于直接反馈控制,COMP引脚需要外部补偿网络以实现稳定的控制环路。
    - Q: 如何防止功率过载?
    - A: VIPer01内建有过载保护机制,当检测到过载情况时会自动重启,因此无需额外电路设计。

    总结和推荐


    综上所述,VIPer01 是一款高效、可靠且易于使用的离线高压转换器。它在低功耗应用中表现出色,具备出色的稳定性和广泛的适用范围。鉴于其卓越的性能和全面的支持服务,强烈推荐将其用于各类低功费电源设计项目中。

VIPER012HSTR参数

参数
隔离 -
故障保护 短路,超温,过压
拓扑 Buck,Buck-Boost,Flyback
电压 - 电源(Vcc/Vdd) 4.5V~30V
占空比 80%
最小输入电压 4.5V
内部开关 Yes
最大输入电压 30V
开关频率 120KHz
功率 7W
击穿电压 800V
最大输出电压 5V(Max)
输出电流 240mA
最小输出电压 -
长*宽*高 4.9mm*3.9mm*1.5mm
通用封装 SSOP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VIPER012HSTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPER012HSTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPER012HSTR VIPER012HSTR数据手册

VIPER012HSTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
