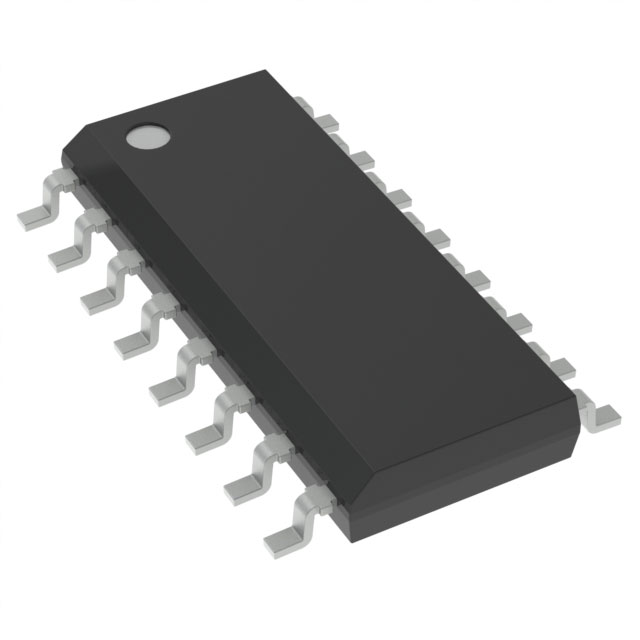

VIPER37LDTR

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 8.5V~23.5V 反激 60KHz 20W 8.5V 800V 23.5V 隔离 Yes 超温,过压 80% 800V SOP 贴片安装
供应商型号: Q-VIPER37LDTR
供应商: 期货订购
标准整包数: 2500
STMICROELECTRONICS AC-DC稳压器 VIPER37LDTR

VIPER37LDTR概述

    VIPER37: An Overview of a High-Performance Offline Converter

    1. 产品简介


    VIPER37是VIPerPlus家族的一员,是一款固定频率的离线转换器。它集成了一个坚固耐用的800V雪崩抗性功率MOSFET,使其能够实现超宽范围的输入交流电压。VIPER37主要用于开关电源(SMPS)的设计,适用于机顶盒、DVD播放器和记录器、白色家电等领域。此外,它也可用于辅助电源供应,如ATX辅助电源供应,以及低至中等功率的AC-DC适配器。

    2. 技术参数


    技术规格和性能参数
    - 电源输入:
    - 最大输入电压:800 V
    - 启动电压:60V至100V
    - 操作频率:60kHz(L型),115kHz(H型)
    - 电气特性:
    - 工作温度范围:-40°C 至 150°C
    - 额定电流:1.5A(重复雪崩电流)
    - 开关电流:3A(脉冲漏极电流)
    - 支持特性:
    - PWM操作模式,具有可调限流
    - 待机功耗:265V时30mW
    - 频率抖动功能,降低电磁干扰(EMC)
    - 输出过压保护(OVP)
    - 高初级电流保护(第2级过流保护)
    - 输入欠压设置(棕色断电)
    - 内置软启动
    - 安全自重启
    - 滞环热关断
    - 功耗和散热:
    - 最大功耗:1.5W
    - 热阻:35°C/W(接脚至引脚)
    - 散热板至环境热阻:80°C/W(标准单面FR4板上,100mm²铜箔)

    3. 产品特点和优势


    VIPER37的主要特点包括:
    - 高可靠性:800V雪崩抗性MOSFET确保在规定能量范围内安全运行。
    - 节能特性:待机模式下仅有30mW的功耗,符合能源之星®标准。
    - 多层保护:提供多种保护机制,包括过流、过压和热关断保护。
    - 高灵活性:通过调整CONT引脚可以设置电流限制点,从而实现多种应用需求。
    - 高效率:转换器在不同负载和电压条件下保持较高效率。

    4. 应用案例和使用建议


    应用案例
    VIPER37广泛应用于消费电子产品,例如机顶盒、DVD播放器和白色家电。在这些应用中,它通常作为开关电源的一部分,负责将输入的交流电转换为所需的直流电。
    使用建议
    - 软启动设计:利用内置的软启动功能减少启动瞬间的电流冲击。
    - 频率抖动:通过启用频率抖动功能来降低电磁干扰,从而简化EMC滤波器设计。
    - 过压保护:确保在输出电压超过阈值时自动关断以防止损坏。
    - 过流保护:在发生过流情况时触发自动重启,避免过热导致设备损坏。

    5. 兼容性和支持


    VIPER37与现有的标准电源设计方案高度兼容,可以方便地集成到现有系统中。STMicroelectronics(意法半导体)为用户提供详细的技术文档和支持服务,确保产品的正确安装和使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动困难 | 检查输入电压是否在有效范围内 |
    | 功耗过高 | 调整CONT引脚的电阻值以降低电流限制 |
    | 过热保护 | 确保设备散热良好,避免在封闭空间内长时间运行 |

    7. 总结和推荐


    VIPER37是一款高性能的离线转换器,以其卓越的可靠性和多功能性脱颖而出。对于需要稳定供电和高效率的应用,VIPER37是一个理想的选择。它的多个保护机制确保了长期稳定运行,是众多电源应用的理想选择。强烈推荐在需要高可靠性电源解决方案的场合使用VIPER37。

VIPER37LDTR参数

参数
输出电流 -
最小输出电压 -
击穿电压 800V
最大输入电压 23.5V
内部开关 Yes
隔离 隔离
电压 - 电源(Vcc/Vdd) 8.5V~23.5V
最大输出电压 800V
开关频率 60KHz
占空比 80%
最小输入电压 8.5V
拓扑 反激
功率 20W
故障保护 超温,过压
10mm(Max)
4mm(Max)
1.6mm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VIPER37LDTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPER37LDTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPER37LDTR VIPER37LDTR数据手册
