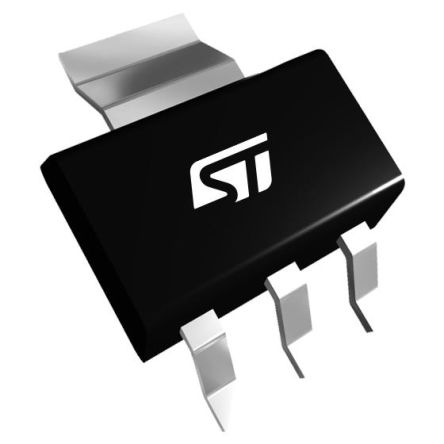

LD1117S25TR

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 75dB(120Hz) 10mA 正极 Fixed 800mA 1 2.5V 15V 2.5V 15V 1.2V@ 800mA 10mV 6mV SOT-223 贴片安装,黏合安装 6.5mm(长度)*3.5mm(宽度)
供应商型号: LD1117S25TR
供应商: 国内现货
标准整包数: 1
STMICROELECTRONICS LDO稳压器 LD1117S25TR

LD1117S25TR概述


    产品简介


    LD1117 是一款低dropout(低压降)正电压调节器,适用于需要高效率和低噪声电源的应用。它提供固定输出电压(1.2 V、1.8 V、2.5 V、3.3 V 和 5.0 V)以及可调版本(基准电压 VREF = 1.25 V)。这款器件具有低损耗特性,可以提供高达800 mA 的输出电流,并且广泛应用于各种电子设备,例如SCSI-2 主动终止电路和电池供电系统。

    技术参数


    - 输出电流: 最大输出电流可达800 mA。
    - 输出电压:
    - 固定输出电压:1.2 V、1.8 V、2.5 V、3.3 V 和 5.0 V。
    - 可调输出电压:VREF = 1.25 V。
    - 工作环境:
    - 存储温度范围:-40°C 至 +150°C。
    - 操作温度范围:对于C版本为-40°C 至 +125°C,标准版本为0°C 至 +125°C。
    - 热特性:
    - 结到壳体热阻:SOT-223 (15°C/W),SO-8 (20°C/W),DPAK (8°C/W),TO-220 (5°C/W)。
    - 结到环境热阻:SOT-223 (110°C/W),SO-8 (55°C/W),DPAK (100°C/W),TO-220 (50°C/W)。
    - 其他电气特性:
    - 输入电压范围:15 V(根据具体型号而异)。
    - 电源电压抑制比:典型值75 dB(120 Hz 时)。
    - 输出噪声:在10 Hz 至 10 kHz 频率范围内小于0.003% VO。
    - 热稳定性:在25°C 时的最大变化量为0.1%/W。

    产品特点和优势


    - 高效率:采用NPN传输晶体管,大大减少了静态电流的消耗。
    - 紧凑封装:提供多种封装选项(SOT-223、DPAK、SO-8、TO-220),便于安装并节省空间。
    - 卓越的稳压能力:通过内部电流和温度限制来保证稳定的输出电压,输出电压精度可达±1%(25°C 时)。
    - 灵活应用:支持固定的和可调整的输出电压,满足不同应用场景的需求。

    应用案例和使用建议


    应用场景:
    - SCSI-2 主动终止电路:适用于需要精确电压控制的应用场景。
    - 电池供电系统:提供稳定的输出电压,延长设备运行时间。
    使用建议:
    - 在选择特定的输出电压时,应考虑应用的具体需求和输入电压范围。
    - 为确保良好的稳定性,建议在输出端接入一个最小容量为10 µF 的电容器。
    - 由于具备卓越的热稳定性和输出噪声控制能力,适合应用于对温度敏感和要求低噪声的场合。

    兼容性和支持


    兼容性:
    - LD1117系列可以与各种标准的电子元件兼容,尤其是固定输出电压版本。
    - 该系列产品还提供多样的封装选项,使其易于集成到现有的电路设计中。
    支持:
    - 生产商提供了详尽的技术文档和支持服务,包括数据手册、应用笔记和技术支持热线,以便于用户进行有效的故障排除和维护。

    常见问题与解决方案


    问题1:如何确定合适的封装类型?
    解决方案:根据电路板的空间限制和散热需求选择合适的封装类型。例如,SOT-223 和 DPAK 封装可以提供更好的热性能和空间节约。
    问题2:如何改善LD1117的输出电压稳定性?
    解决方案:在输出端增加一个稳定电容器,并确保输入电压和负载电流在推荐范围内。使用低ESR(等效串联电阻)电容器可以进一步提高稳定性。

    总结和推荐


    综合评估:
    - 优点:
    - 高效率和低噪声:LD1117能够提供非常稳定的输出电压,即使在宽泛的负载条件下。
    - 多种封装选择:便于适应不同的应用场景和设计需求。
    - 严格的温度和长期稳定性控制:确保其在各种工作环境中可靠运行。
    结论:
    鉴于其出色的性能、多种封装选择和广泛的适用范围,强烈推荐LD1117作为各类应用中的电源管理解决方案。无论是在复杂的电子设备还是在对电源性能要求较高的环境中,它都能提供可靠且高效的电源管理支持。

LD1117S25TR参数

参数
最小输入电压 15V
最小输出电压 2.5V
输出电流 800mA
纹波抑制-PSRR 75dB(120Hz)
最大输出电压 2.5V
极性 正极
线路调节 6mV
最大输入电压 15V
最大压差@电流 1.2V@ 800mA
Iq-静态电流 10mA
负载调节 10mV
稳压器数量 1
输出类型 Fixed
长*宽*高 6.5mm(长度)*3.5mm(宽度)
通用封装 SOT-223
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
