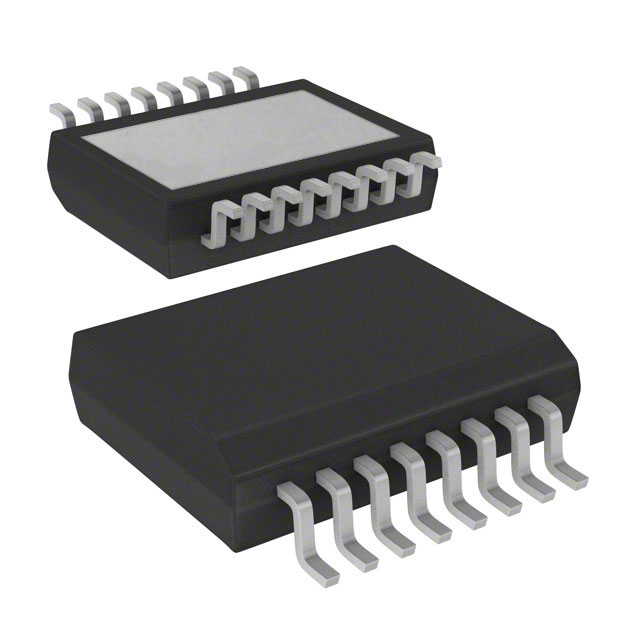

VND7030AJTR

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 贴片安装,黏合安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: 14M-VND7030AJTR
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VND7030AJTR

VND7030AJTR概述

    VND7030AJ 双通道高边驱动器技术手册

    1. 产品简介


    VND7030AJ 是一款由 STMicroelectronics(意法半导体)设计制造的双通道高边驱动器,适用于汽车应用。它通过先进的VIPower® M0-7 技术实现,集成多种诊断和保护功能。该产品主要面向需要精确控制和监测的负载驱动场景,如汽车信号灯、指示灯及其它电阻性、电感性和容性负载。

    2. 技术参数


    VND7030AJ 的技术参数包括:
    - 最大瞬态供应电压 (VCC):40 V
    - 操作电压范围 (VCC):4 V 至 28 V
    - 典型导通电阻 (每通道):RON 31 mΩ
    - 电流限制 (典型值):ILIMH 56 A
    - 待机电流 (最大值):ISTBY 0.5 μA
    其他关键电气特性包括:
    - 支持 3 V 和 5 V CMOS 输出
    - 多重诊断功能:负载电流、VCC 电源电压和芯片温度的模拟反馈
    - 短路检测:短路到接地、短路到 VCC、空载检测
    - 保护功能:欠压关断、过压钳位、负载电流限制、快速热瞬态自限功能

    3. 产品特点和优势


    VND7030AJ 具有以下显著特点:
    - 非常低的待机电流,有助于延长系统电池寿命。
    - 支持 3 V 和 5 V CMOS 输出,使得驱动器与各种微控制器兼容。
    - 复杂的诊断功能,提供精确的负载电流检测、供电电压反馈和芯片温度反馈。
    - 高度集成的保护功能,如负载电流限制和过温关断。
    - 自复位功能,确保在故障后能自动恢复正常运行。
    这些特点使 VND7030AJ 在汽车应用中具有极高的可靠性,特别是在恶劣的环境条件下也能保持稳定的工作状态。

    4. 应用案例和使用建议


    VND7030AJ 主要应用于汽车信号灯、指示灯及其它电阻性、电感性和容性负载。具体应用场景包括:
    - 汽车前大灯、尾灯和刹车灯
    - 指示灯和报警灯
    - 车窗和雨刷电机驱动
    在使用时,建议进行以下步骤:
    - 确保正确的电压范围和电流等级
    - 使用合适的外部保护电路,如防反接二极管网络
    - 针对负载特性的不同,调整电流限制和热保护设置

    5. 兼容性和支持


    VND7030AJ 与多种微控制器和传感器兼容,特别是那些需要 3 V 或 5 V CMOS 接口的应用。制造商提供了详尽的技术支持和文档资源,帮助用户高效地部署和优化系统。

    6. 常见问题与解决方案


    - 问题: 设备无法启动。
    - 解决方案: 检查输入电压是否在 4 V 至 28 V 之间,确认无反接和短路情况。

    - 问题: 设备过热。
    - 解决方案: 确认散热设计是否合理,适当增加散热片或使用散热良好的 PCB 布局。
    - 问题: 输出电流不准确。
    - 解决方案: 校准负载电流检测电路,检查是否有外部干扰或布线错误。

    7. 总结和推荐


    VND7030AJ 双通道高边驱动器是一款高度可靠且多功能的产品,特别适合用于汽车电子系统的负载驱动和监控。其优越的电流限制、多种诊断功能和紧凑的设计使其在市场上具有很高的竞争力。强烈推荐在汽车应用中使用该产品,以确保系统的稳定性和可靠性。

VND7030AJTR参数

参数
驱动数量 -
拓扑 高端
长*宽*高 4.9mm(长度)*3.9mm(宽度)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VND7030AJTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VND7030AJTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VND7030AJTR VND7030AJTR数据手册

VND7030AJTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.8316
10+ ¥ 9.7066
30+ ¥ 8.5229
100+ ¥ 8.2862
300+ ¥ 7.969
1000+ ¥ 7.7369
库存: 2304
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 10.83
