L294

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS

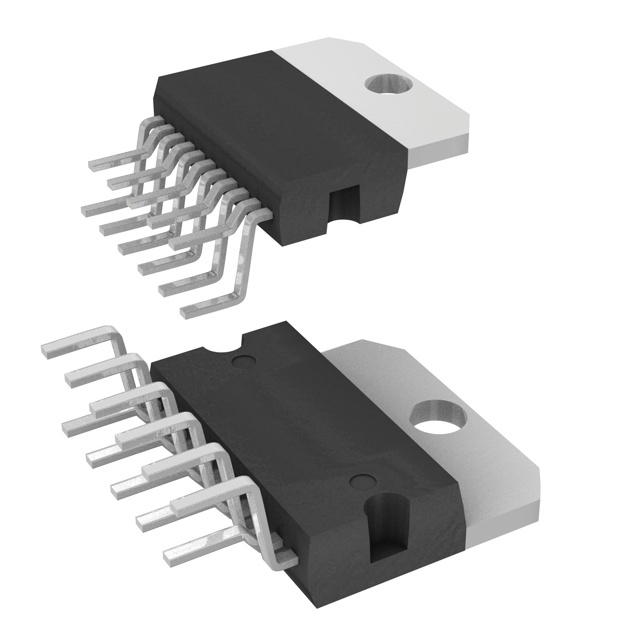

产品描述: Power Switch Hi Side 1-OUT 4.5A 11-Pin(11+Tab) MULTIWATT V Tube
供应商型号: 1467713
供应商: element14
标准整包数: 1
STMICROELECTRONICS 其他驱动器 L294

L294概述


    产品简介


    L294:开关模式电磁驱动器
    L294 是一款用于快速高电流应用的单片式开关模式电磁驱动器,例如打印机和电子打字机中的振动器和针驱动。此产品具有高效开关模式操作的特点,能够显著减少功耗。L294 提供了一个锁存诊断输出,以指示输出是否发生短路,从而提升系统的可靠性。

    技术参数


    - 电源电压 (Vs):最大值 50V
    - 逻辑供电电压 (VSS):典型值 7V
    - 峰值输出电流 (Ip):最高 4.5A(重复)
    - 总功率耗散 (Ptot):最大值 25W(在 Tcase = 75°C 时)
    - 存储和结温 (Tstg, Tj):-40°C 至 150°C
    - 热阻 (Rth-j-case):最大值 3°C/W
    - 开启时间限制常数 (K):具体值见手册电气特性表格

    产品特点和优势


    L294 具有多项独特的功能和优势:
    - 高电压操作:最高支持 50V 电源电压,适用于高压环境。
    - 高输出电流能力:高达 4.5A 的峰值输出电流,确保驱动大负载。
    - 低饱和电压:降低功耗,提高效率。
    - TTL 兼容输入:与 TTL 逻辑电路兼容,便于集成。
    - 输出短路保护:对地、对电源以及跨负载的短路保护,确保系统安全。
    - 热关断:当结温过高时自动关闭输出,防止过热损坏。
    - 过驱动保护:避免过长时间导通导致的损坏。
    - 锁存诊断输出:提供短路检测,帮助快速定位故障。

    应用案例和使用建议


    应用案例:L294 常用于打印机和电子打字机中的振动器和针驱动,这些应用需要快速响应和高电流输出。其高效开关模式操作也使其成为工业控制和自动化设备的理想选择。
    使用建议:
    - 在高电流应用中,确保散热设计合理,避免因过热而触发热关断。
    - 使用外部电阻 (Rs) 来设置合适的增益和反馈回路,以实现精确控制。
    - 仔细配置外部 RC 网络 (R1, C1),以确保稳定的振荡频率和准确的时间间隔。

    兼容性和支持


    - 兼容性:L294 可以与 TTL 逻辑电路轻松集成,适用于多种控制系统。
    - 支持:尽管 L294 是一款已停产的产品,STMicroelectronics 仍提供了详细的技术文档和支持。用户可以参考手册中的详细指南和建议进行使用。

    常见问题与解决方案


    1. 问题:输出电流不足。
    - 解决方法:检查输入电压是否足够高,同时确认外部电阻 (Rs) 和 RC 网络是否正确配置。
    2. 问题:温度过高触发热关断。
    - 解决方法:检查散热设计是否充分,必要时增加散热片或强制风冷。
    3. 问题:短路保护误触发。
    - 解决方法:检查连接和负载是否正常,确认外部诊断引脚 (DIAG) 的状态。

    总结和推荐


    L294 是一款功能强大且可靠的开关模式电磁驱动器,特别适用于高电流和高压的应用场景。其高效开关模式操作和多重保护机制使得它在市场上具有很强的竞争优势。尽管它是一款已停产的产品,但凭借其卓越的设计和稳定性,它仍然值得在特定应用中考虑。
    综上所述,如果您的项目需求符合其技术规格和应用场景,我们强烈推荐使用 L294。然而,在采购前,建议进一步确认是否有替代品或当前供应情况。

L294参数

参数
拓扑 -
驱动数量 -
长*宽*高 10.7mm(高度)
通用封装 2015
安装方式 垂直安装,通孔安装
零件状态 停产
包装方式 管装

L294厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L294数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS L294 L294数据手册

L294封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1359 ¥ 17.8775
10+ $ 1.9128 ¥ 16.0103
50+ $ 1.7846 ¥ 14.9372
100+ $ 1.6756 ¥ 14.0251
250+ $ 1.5692 ¥ 13.1345
500+ $ 1.4872 ¥ 12.4477
库存: 0
起订量: 1 增量: 0
