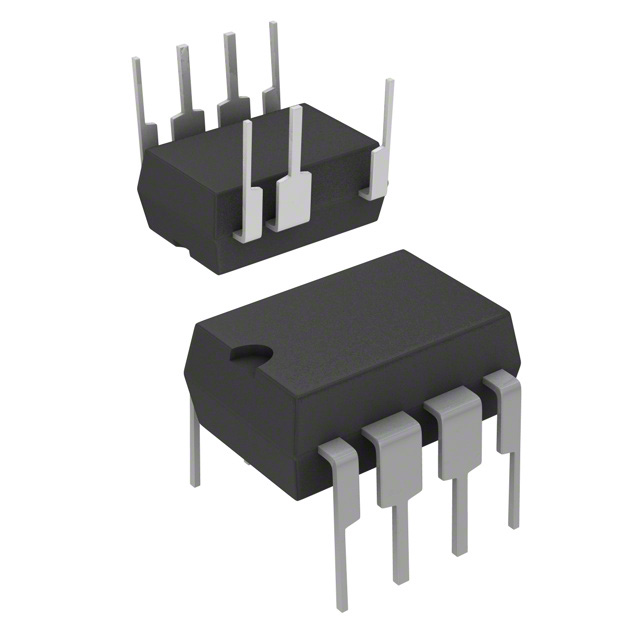

VIPER25HN

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 8.5V~23.5V Flyback 225KHz 20W 1.5A 8.5V 23.5V 隔离 Yes 超温,过压 800V DIP-7 通孔安装 9.27mm*6.35mm*3.3mm
供应商型号: 497-9073-5-ND
供应商: Digi-Key
标准整包数: 1
STMICROELECTRONICS AC-DC稳压器 VIPER25HN

VIPER25HN概述

    VIPER25 高压转换器产品技术手册

    1. 产品简介


    VIPER25 是一款专为离线应用设计的高压转换器。它配备了坚固耐用的800V功率部分,并采用了准谐振(QR)控制,以实现谷底开关操作。VIPER25适用于多种电子产品,如便携式设备适配器、辅助电源供应、以及开关模式电源(SMPS)等。

    2. 技术参数


    以下是VIPER25的技术规格、性能参数及工作环境信息:
    - 最高额定值
    - Drain-to-source电压:800 V
    - 反复雪崩能量:5 mJ(受TJ = 150°C限制)
    - 反复雪崩电流:1.5 A(受TJ = 150°C限制)
    - 脉冲漏极电流:3 A(受TJ = 150°C限制)
    - 热数据
    - 结点引脚热阻(Dissipated power = 1 W):25°C/W(SO16N)、35°C/W(DIP7)
    - 结点环境热阻(Dissipated power = 1 W):60°C/W(SO16N)、100°C/W(DIP7)
    - 电气特性
    - VDRAINSTART(漏源启动电压):60 V至100 V
    - IDDch(启动充电电流):-2 mA至-4 mA
    - VDDclamp(VDD钳位电压):23.5 V
    - VDDon(VDD启动阈值):13 V至15 V
    - VDDoff(VDD欠压关断阈值):7.5 V至8.5 V
    - VDD(RESTART)(VDD重启阈值):4 V至5 V

    3. 产品特点和优势


    - 高电压耐受性:VIPER25具有800V的耐受能力,确保安全可靠的操作。
    - 准谐振控制:采用QR控制策略,显著降低了电磁干扰(EMI),从而降低滤波成本。
    - 低功耗:在265Vac下,待机功率小于50mW,有助于符合能效标准。
    - 灵活的过流保护:通过可调设置点来实现精确的过电流保护。
    - 内置软启动功能:减少系统启动时的冲击,提高系统的稳定性和可靠性。
    - 智能自动重启:在故障后自动恢复,减少了IC的过热风险。

    4. 应用案例和使用建议


    VIPER25广泛应用于多种设备,包括但不限于PDA适配器、数码相机、剃须刀、手机、液晶电视的辅助电源、白家电设备的开关电源等。为了充分利用VIPER25的功能,建议:
    - 在高湿度环境中使用时,确保电路板有良好的密封性。
    - 设计时考虑适当的散热措施,避免因温度过高导致的故障。

    5. 兼容性和支持


    VIPER25提供两种封装方式:DIP-7 和 SO16窄版。厂商提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这款产品。

    6. 常见问题与解决方案


    - 问题:启动时VDD电压无法达到正常水平
    - 解决办法:检查输入电压是否满足VDRainstart的条件,确认启动电容器的容量是否足够。

    - 问题:在高负载下过流保护频繁触发
    - 解决办法:检查过流保护设置点是否合理,适当调整RLIM电阻值。

    7. 总结和推荐


    VIPER25是一款高性能的离线高压转换器,其坚固耐用的设计和丰富的保护机制使其在市场上具有很强的竞争优势。我们强烈推荐在需要高效率、低功耗的应用中使用VIPER25。总的来说,VIPER25是一款值得信赖的产品,适合广泛的应用场景。

VIPER25HN参数

参数
开关频率 225KHz
电压 - 电源(Vcc/Vdd) 8.5V~23.5V
最大输入电压 23.5V
输出电流 1.5A
内部开关 Yes
隔离 隔离
故障保护 超温,过压
拓扑 Flyback
最大输出电压 -
占空比 -
功率 20W
击穿电压 800V
最小输出电压 -
最小输入电压 8.5V
长*宽*高 9.27mm*6.35mm*3.3mm
通用封装 DIP-7
安装方式 通孔安装
零件状态 停产
包装方式 管装

VIPER25HN厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPER25HN数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPER25HN VIPER25HN数据手册

VIPER25HN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.7892
10+ ¥ 10.0903
50+ ¥ 8.5921
100+ ¥ 8.1282
250+ ¥ 7.6373
500+ ¥ 7.3418
1000+ ¥ 7.0985
库存: 1541
起订量: 545 增量: 1
交货地:
最小起订量为:500
合计: ¥ 3670.9
