LM2902WYDT

产品分类: 运算放大器
厂牌: STMICROELECTRONICS
产品描述: 1.5mA(x4 Channels) 400mV/μs 40nV/rtHz 1.3MHz 70dB 关闭 Push-Pull 40mA 4 4 16V ±15V,30V 2mV 20nA General Purpose SO-14 贴片安装,黏合安装
供应商型号: LM2902WYDT
供应商: 国内现货
标准整包数: 1000

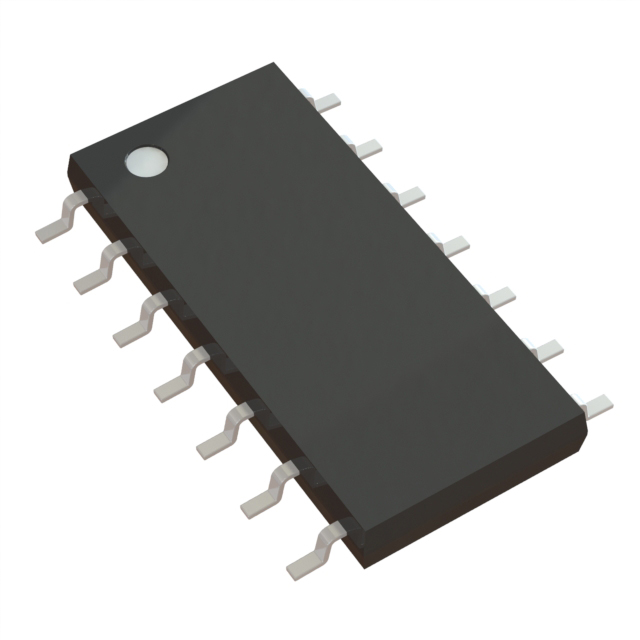

STMICROELECTRONICS 运算放大器 LM2902WYDT

LM2902WYDT概述

    LM2902W 四通道低功耗运算放大器

    产品简介


    LM2902W 是一款由意法半导体生产的四通道低功耗运算放大器,广泛应用于汽车和工业控制领域。这款运算放大器采用单电源供电,供电范围从 3V 到 30V,双电源供电范围为 ±1.5V 至 ±15V,能够处理各种复杂的模拟信号。

    技术参数


    LM2902W 运算放大器的主要技术参数如下:
    - 增益带宽积(GBW):1.3 MHz
    - 输入共模电压范围:包括负电源轨
    - 电压增益:100 dB
    - 每通道供电电流:375 µA
    - 输入偏置电流:20 nA
    - 输入失调电流:2 nA
    - 静电放电保护:800 V
    - 工作温度范围:-40°C 至 125°C

    产品特点和优势


    LM2902W 具有以下特点和优势:
    - 宽增益带宽积:1.3 MHz,适合多种频率响应要求高的应用。
    - 宽输入共模电压范围:支持包括负电源轨的工作模式,增加了应用灵活性。
    - 低功耗:每通道仅 375 µA 的供电电流,有助于延长电池寿命。
    - 低输入偏置电流:20 nA,减少了测量误差。
    - 高抗静电能力:高达 800 V 的 ESD 保护,确保器件在恶劣环境中可靠运行。

    应用案例和使用建议


    LM2902W 在以下典型单电源应用场景中表现优秀:
    - 交流耦合反相放大器:适用于需要反相信号放大的场合。
    - 直流差分放大器:用于提高系统信号的信噪比。
    - 高阻输入可调增益直流仪器放大器:适用于精密测量和测试设备。
    使用建议:
    - 由于低输入偏置电流的特点,建议在需要高精度信号测量的应用中优先考虑使用。
    - 由于具有宽输入共模电压范围,特别适用于负电源轨应用。
    - 需要注意避免输入电压超过允许范围,以防止损坏设备。

    兼容性和支持


    LM2902W 支持 SO14 和 TSSOP14 封装,分别适用于不同的安装需求。STMicroelectronics 提供了丰富的技术支持和文档资源,包括准确的宏模型和设计指南,方便工程师进行设计验证和选型。

    常见问题与解决方案


    常见的问题及解决方案如下:
    - 问题:供电电流过高
    - 解决方案:检查电路设计,确认是否存在外部短路或负载过重的情况。
    - 问题:输出电压异常
    - 解决方案:确认输入信号范围和幅度是否符合要求,检查外围电路连接是否正确。

    总结和推荐


    综上所述,LM2902W 四通道低功耗运算放大器具备宽增益带宽、低功耗、高抗静电能力和宽输入共模电压范围等特点,在多种应用场景中表现出色。强烈推荐在汽车和工业控制领域的模拟信号处理中使用这款产品。

LM2902WYDT参数

参数
CMRR - 共模抑制比 70dB
典型增益带宽 1.3MHz
最小工作供电电压 16V
通道数量 4
电路数 4
关闭 关闭
最大工作供电电压 ±15V,30V
每个通道的输出电流 40mA
典型压摆率 400mV/μs
典型供电电流 1.5mA(x4 Channels)
-3db带宽 -
电流 - 输入偏置 20nA
典型输入噪声电压密度 40nV/rtHz
输出类型 Push-Pull
放大器类型 General Purpose
Vos - 输入偏置电压 2mV
8.75mm(Max)
4mm(Max)
1.65mm(Max)
通用封装 SO-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LM2902WYDT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LM2902WYDT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 运算放大器 STMICROELECTRONICS LM2902WYDT LM2902WYDT数据手册

LM2902WYDT封装设计

查看详情并下载
Symbol
Footprint
3D Model
