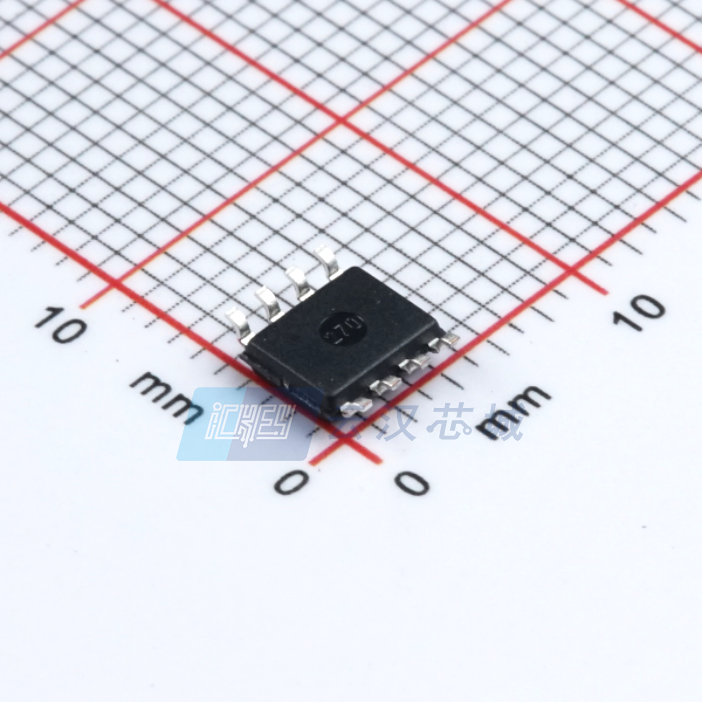

LM293ADT

产品分类: 比较器
厂牌: STMICROELECTRONICS
产品描述: 1mA 1.3μs Open Collector,Open Drain,Rail to Rail 4mA 2 1V,2V ±18V,36V 2mV@ 30V 100nA@ 5V 低功耗双电压 SOIC-8 贴片安装,黏合安装
供应商型号: 31M-LM293ADT
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 比较器 LM293ADT

LM293ADT概述


    产品简介


    LM193, LM293, LM393 比较器是一类低功耗、双电压比较器,设计用于在单电源供电或分立电源供电条件下运行。这类比较器包含两个独立的低电压比较单元,广泛应用于信号处理、测量仪器、电源管理等多个领域。

    技术参数


    | 参数 | 规格 |

    | 单/双电源电压范围 | 2 V 至 36 V 或 ±1 V 至 ±18 V |
    | 供电电流(典型值) | 0.45 mA(每比较器,5 V 下为 1 mW) |
    | 输入偏置电流(典型值) | 20 nA |
    | 输入失调电流(典型值) | ±3 nA |
    | 输入失调电压(典型值) | ±1 mV |
    | 输入共模电压范围 | 包含接地 |
    | 输出饱和电压(典型值) | 80 mV(Isink = 4 mA) |
    | 差分输入电压范围 | 等于供电电压 |
    | 输出 | TTL、DTL、ECL、MOS、CMOS 兼容 |
    | 封装类型 | DFN8 2x2、MiniSO8、TSSOP8、SO8 |

    产品特点和优势


    1. 宽电压范围:支持单电源或分立电源供电,适合多种应用场合。
    2. 低功耗:供电电流极低,仅 0.45 mA(5 V 时),非常适合便携式和电池供电设备。
    3. 输入特性:低输入偏置电流和失调电流,提高了测量精度和稳定性。
    4. 高可靠性:宽温度范围(-55°C 到 125°C),适用于极端环境。
    5. 兼容性:输出端口兼容 TTL、DTL、ECL、MOS 和 CMOS 系统,易于集成。

    应用案例和使用建议


    应用案例:
    - 基本比较器:图 8 显示了一个基本的比较器电路,可用来检测电压阈值。
    - 驱动 TTL:图 9 显示了如何使用这些比较器来驱动 TTL 逻辑门。
    - 低频放大器:图 10 和图 12 展示了如何将这些比较器用于低频放大器。
    使用建议:
    - 选择合适的电源电压:根据具体应用选择合适的供电电压,确保不超过绝对最大额定值。
    - 外部保护:在高电压环境中使用时,应考虑添加外部保护电路以防止损坏。
    - 热管理:在高电流工作环境下,需关注散热问题,避免过热导致失效。

    兼容性和支持


    - 兼容性:这些比较器与 TTL、DTL、ECL、MOS 和 CMOS 逻辑系统兼容,方便与其他数字和模拟组件集成。
    - 厂商支持:ST 公司提供详尽的技术文档和用户指南,帮助客户进行产品选型和设计优化。

    常见问题与解决方案


    1. 输入电压超过范围:
    - 问题:输入电压超出了允许范围,导致输出不稳定。
    - 解决办法:确保输入电压在规定的范围内,并加入外部保护电路。
    2. 输出电流过大:
    - 问题:输出电流超过了最大允许值,导致设备损坏。
    - 解决办法:限制负载电流,并检查负载是否正确连接。
    3. 工作温度范围超出:
    - 问题:工作环境温度超出了产品规定的温度范围。
    - 解决办法:使用具有更宽温度范围的型号,或增加外部散热措施。

    总结和推荐


    LM193, LM293, LM393 比较器凭借其宽电压范围、低功耗和高可靠性,成为许多应用的理想选择。其独特的功能使其在各种场合中表现出色,尤其是在需要高精度和稳定性的环境中。综上所述,强烈推荐使用这些比较器,特别是对于需要紧凑、低功耗解决方案的应用。
    通过提供详尽的技术参数和应用实例,本文档旨在帮助工程师更好地理解和使用这些比较器,从而加速其在实际项目中的应用。

LM293ADT参数

参数
比较器类型 低功耗双电压
响应时间 1.3μs
Vos - 输入偏置电压 2mV@ 30V
每个通道的输出电流 4mA
最小工作供电电压 1V,2V
典型供电电流 1mA
最大工作供电电压 ±18V,36V
通道数量 2
输出类型 Open Collector,Open Drain,Rail to Rail
电流 - 输入偏置 100nA@ 5V
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM293ADT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LM293ADT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 比较器 STMICROELECTRONICS LM293ADT LM293ADT数据手册

LM293ADT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.0933
10+ ¥ 0.879
50+ ¥ 0.7421
150+ ¥ 0.692
500+ ¥ 0.6433
1000+ ¥ 0.605
库存: 5014
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 1.09
直接购买
加入购物车
