OA2NP22Q

产品分类: 运算放大器
厂牌: STMICROELECTRONICS
产品描述: 650nA(x2Channels) 3mV/μs 240nV/rtHz 9KHz 60dB 关闭 Rail to Rail 11mA 2 2 5.5V 100μV 1pA CMOS DFN 贴片安装 2mm*2mm*730μm
供应商型号: 2462807
供应商: 海外现货
标准整包数: 1

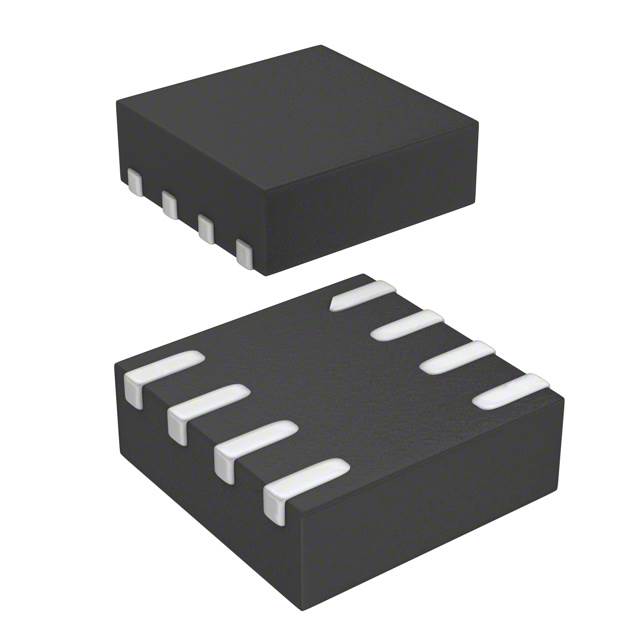

STMICROELECTRONICS 运算放大器 OA2NP22Q

OA2NP22Q概述

    产品概述

    产品简介


    OA1NP, OA2NP, OA4NP系列 是一款低功耗、轨到轨输入输出的CMOS运算放大器,专为各种低功耗应用场景设计。这些器件包括单通道(OA1NP)、双通道(OA2NP)和四通道(OA4NP)版本。它们主要应用于可穿戴设备、健身及健康监测设备以及医疗仪器等领域。
    主要功能
    - 低功耗:每个通道在25°C下供电电压为1.8V时,典型功耗为580nA。
    - 宽工作电压范围:电源电压可在1.5V至5.5V之间。
    - 单位增益稳定。
    - 轨到轨输入输出。
    - 高精度信号调理。
    - 抗静电能力强:人体模型ESD耐受力高达2kV。

    技术参数


    | 参数 | 典型值 | 最大值 |
    |
    | 工作电压范围 | 1.5V - 5.5V
    | 输入偏置电流 | 5pA
    | 输出阻抗
    | 增益带宽积 | 8kHz
    | 电源电流(每通道) | 580nA (1.8V) | 750nA (1.8V) |
    | 工作温度范围 | -40°C - +85°C

    产品特点和优势


    - 低功耗设计:该产品在1.8V供电电压下的典型电流消耗仅为580nA,适合于电池供电的设备。
    - 长期寿命:若使用220mAh的锂扣式电池供电,该产品的预期使用寿命可达42年。
    - 适应性强:对电源瞬变的容忍度高,非常适合于传感器信号调理等应用场景。
    - 高精度:输入偏置电流和输入偏移电压漂移都非常小,确保了信号处理的精确性。
    - 可靠性高:抗静电能力强,可有效避免静电损坏。

    应用案例和使用建议


    应用案例
    - 可穿戴设备:由于低功耗特性和小巧尺寸,该产品非常适用于智能手表、健身追踪器等可穿戴设备。
    - 医疗仪器:高精度信号调理能力使其成为心电图仪等医疗设备的理想选择。
    - 健康监测:如血压计、血糖仪等需要精确测量的健康监测设备。
    使用建议
    - 电路设计:在设计电路时,应考虑使用低阻抗输入和输出以充分利用其低功耗特性。
    - PCB布局:进行合理PCB布局,减少干扰,提高信号完整性。
    - 长期应用:考虑到长期使用寿命,选择合适的电池并注意散热。

    兼容性和支持


    - 兼容性:该产品具有广泛的电源电压范围,与多种电源电压兼容,包括电池供电系统。
    - 技术支持:提供详细的技术手册和在线支持,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号不稳定 | 检查电路接地是否正确,减少外部干扰。 |
    | 功耗过高 | 重新检查电路设计,确认所有组件均符合要求。 |
    | 噪声过大 | 使用更稳定的电源,改善PCB布局。 |

    总结和推荐


    综上所述,OA1NP, OA2NP, OA4NP系列 运算放大器以其出色的低功耗、高精度和广泛应用性,在众多应用场景中表现出色。推荐用于可穿戴设备、医疗仪器和健康监测设备的设计,尤其是在需要低功耗、高可靠性的场合。此外,其卓越的兼容性和强大的技术支持也使其成为一种值得信赖的选择。

OA2NP22Q参数

参数
最大工作供电电压 5.5V
电流 - 输入偏置 1pA
CMRR - 共模抑制比 60dB
Vos - 输入偏置电压 100μV
放大器类型 CMOS
典型供电电流 650nA(x2Channels)
通道数量 2
关闭 关闭
典型输入噪声电压密度 240nV/rtHz
电路数 2
最小工作供电电压 -
每个通道的输出电流 11mA
典型压摆率 3mV/μs
输出类型 Rail to Rail
-3db带宽 -
典型增益带宽 9KHz
长*宽*高 2mm*2mm*730μm
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OA2NP22Q厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

OA2NP22Q数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 运算放大器 STMICROELECTRONICS OA2NP22Q OA2NP22Q数据手册

OA2NP22Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.7832
10+ ¥ 10.7966
25+ ¥ 9.6737
100+ ¥ 9.6737
250+ ¥ 9.501
500+ ¥ 9.501
1000+ ¥ 9.501
库存: 2680
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.78
直接购买
加入购物车
