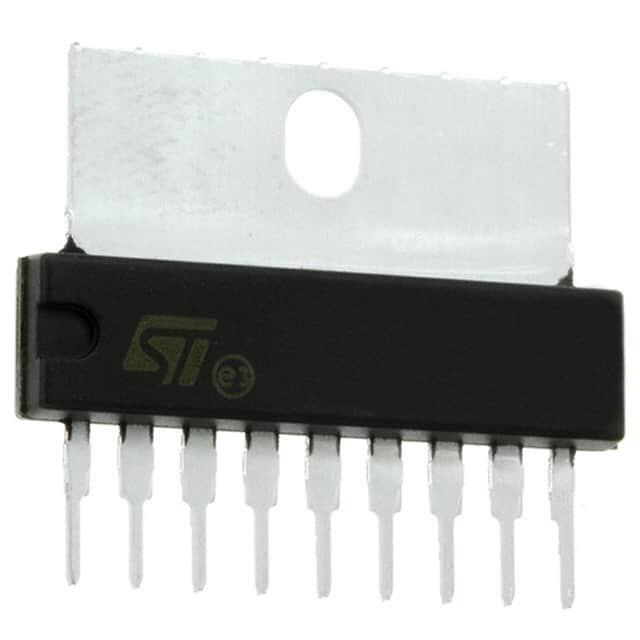

L2724

产品分类: 运算放大器
厂牌: STMICROELECTRONICS
产品描述: 10mA 2V/μs 1.2MHz 1.5A 2 2 ±14V,28V 10mV 200nA General Purpose SIP-9 通孔安装 24.8mm*3.3mm*7.1mm
供应商型号:
供应商:
标准整包数: 0
STMICROELECTRONICS 运算放大器 L2724

L2724概述

    L2720/2/4: Low Dropout Dual Power Operational Amplifiers

    1. 产品简介


    L2720、L2722 和 L2724 是意法半导体公司生产的单片集成电路,适用于各种应用中的功率运算放大器,如伺服放大器和电源供应。这些产品特别适合驱动感性负载,例如电机,并且可以应用于便携式光盘播放器、视频录像机、汽车等领域。它们的特点在于高增益和高输出功率能力,能够满足在需要一个功率运算放大器/助推器组合的应用中表现优异的需求。

    2. 技术参数


    - 供电电压范围:单电源供电 4V 至 28V,双电源供电 ±2V 至 ±14V。
    - 静态电流:单电源供电时为 10 至 15mA,双电源供电时为 9 至 15mA。
    - 输入偏置电流:0.2 至 1μA。
    - 输入失调电压:10mV。
    - 增益带宽积:1.2MHz。
    - 开环增益:1kHz 时为 70dB。
    - 输入噪声电压:带宽为 22Hz 至 22kHz 时为 10μV。
    - 热关断温度:145°C。
    - 最大输出电流:直流输出电流可达 1A,峰值输出电流可达 1.5A(非重复)。
    - 最大饱和电压:低输出电流 100mA 时为 0.3V,高输出电流 500mA 时为 1V。
    - 通道分离度:1kHz 时为 60dB。

    3. 产品特点和优势


    - 宽泛的工作条件:适用于单电源或双电源供电,并能够在低电压下工作。
    - 大共模和差分输入范围:有助于提高系统稳定性。
    - 低输入失调电压:减少了由于输入端误差引起的系统误差。
    - 内置热关断保护:确保在过载情况下设备安全。
    - 内部钳位二极管:提供额外的安全防护。

    4. 应用案例和使用建议


    - 双向直流电机控制:通过微处理器兼容输入,实现双向速度控制。
    - 紧凑型光盘伺服控制:用于光盘驱动器中的伺服控制。
    - 视频录像机中的磁带运输电机控制:精确控制电机电流。
    - 汽车应用:可用于电动机和其他感性负载驱动。
    使用建议:
    - 在设计中增加电容以确保线性功率级的稳定运行。
    - 使用布赫罗特单元(Buchler Cell)来增强系统的稳定性。
    - 当采用单电源操作时,应在输出和供电引脚之间添加一个电阻,以确保稳定性。

    5. 兼容性和支持


    这些器件支持广泛的供电范围,且在许多应用中表现出色。如果需要进一步的技术支持,意法半导体提供了详细的文档和专业的技术支持团队,可帮助用户解决问题和优化设计方案。

    6. 常见问题与解决方案


    - Q: 设备在高温下容易损坏吗?
    - A: 产品具有热关断保护功能,当达到 145°C 时会自动关闭,以避免过热损坏。

    - Q: 如何避免不稳定运行?
    - A: 确保正确的布局设计,使用适当的滤波电容器并添加必要的稳定装置(如布赫罗特单元)。

    7. 总结和推荐


    L2720/2/4 系列是针对高需求应用的理想选择,它们具备高增益和高输出功率能力,适用于多种工业和汽车应用。尽管价格较高,但其出色的性能和可靠性使其成为高性能应用的首选。总的来说,我强烈推荐使用 L2720/2/4 系列器件。

L2724参数

参数
每个通道的输出电流 1.5A
最小工作供电电压 -
典型增益带宽 1.2MHz
典型供电电流 10mA
-3db带宽 -
最大工作供电电压 ±14V,28V
通道数量 2
CMRR - 共模抑制比 -
典型压摆率 2V/μs
电流 - 输入偏置 200nA
典型输入噪声电压密度 -
电路数 2
放大器类型 General Purpose
Vos - 输入偏置电压 10mV
关闭 -
输出类型 -
长*宽*高 24.8mm*3.3mm*7.1mm
通用封装 SIP-9
安装方式 通孔安装
零件状态 停产
包装方式 管装
