TS3704IDT

产品分类: 比较器
厂牌: STMICROELECTRONICS
产品描述: 25μA 2μs CMOS,Push-Pull 4mA 4 2.7V,1.35V ±8V,16V 5mV@ 10V 1pA@ 5V 微功耗,CMOS SO-14 贴片安装,黏合安装
供应商型号: MIK-TS3704IDT
供应商: 海外现货
标准整包数: 1

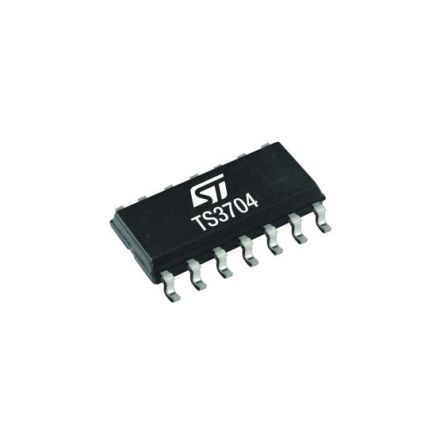

STMICROELECTRONICS 比较器 TS3704IDT

TS3704IDT概述

    # TS3704 Micropower Quad CMOS Voltage Comparators

    产品简介


    TS3704是一款超低功耗四路CMOS电压比较器,专为需要高性能、低功耗的应用设计。TS3704由意法半导体(STMicroelectronics)制造,具有多种封装形式,如DIP14、SO14和TSSOP14。它广泛应用于各种电子产品中,如便携式医疗设备、智能家居系统、工业控制和汽车电子等领域。

    技术参数


    电气特性
    - 供电电压范围: 单电源2.7V到16V或双电源±1.35V到±8V。
    - 输入偏置电流: 1pA典型值。
    - 输入失调电流: 1pA典型值。
    - 输入共模电压范围: 包括GND。
    - 高电平输出电压: VOH > 4.3V(Vcc+ = 5V)。
    - 低电平输出电压: VOL < 375mV(IOL = 4mA)。
    - 响应时间: 低至高转换时间:0.7μs(过驱电压5mV);高至低转换时间:0.15μs(过驱电压5mV)。
    - 供电电流: 每个比较器在无负载时为7μA至25μA。
    最大额定值
    - 供电电压: 18V。
    - 差分输入电压: ±18V。
    - 存储温度范围: -65°C至+150°C。
    - 人体模型ESD保护: 500V。
    - 机器模型ESD保护: 50V。
    - 带电设备模型ESD保护: 1.5kV。

    产品特点和优势


    - 极低功耗: 每个比较器仅消耗9μA的典型电流,仅为普通双极型LM339的1/20。
    - 推挽式CMOS输出: 不需要外部上拉电阻,节省空间和成本。
    - 宽泛的工作温度范围: 支持从-55°C到+125°C的工作环境。
    - 高输入阻抗: 典型值达到1012Ω。
    - 快速响应: 低至高转换时间为0.7μs,高至低转换时间为0.15μs。
    这些特点使TS3704成为需要高性能、低功耗且工作稳定可靠的电路的理想选择,特别适用于电池供电的便携式设备和工业自动化应用。

    应用案例和使用建议


    应用案例
    TS3704可以用于以下场景:
    - 智能家居系统: 监测室内温湿度变化。
    - 便携式医疗设备: 监控患者的生命体征。
    - 工业控制系统: 实现信号检测和报警系统。
    使用建议
    - 降低功耗: 确保供电电压在2.7V到16V范围内,以确保最佳功耗表现。
    - 优化响应时间: 在选择外部电容时,考虑对响应时间的影响。例如,若需加快响应速度,可减小外部电容值。
    - 静电防护: 在安装过程中注意使用防静电措施,避免因静电损坏芯片。

    兼容性和支持


    TS3704与常见的开漏输出比较器如LM339兼容。意法半导体提供详细的技术文档和支持,包括技术手册、样片申请、购买渠道等。此外,意法半导体还提供在线技术支持,帮助用户解决问题和优化设计方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入失调电压偏高 | 请检查供电电压和温度是否超出规定范围。如超出,请调整供电电压或使用温控装置。 |
    | 输出无法达到高电平 | 检查负载电流是否过大。如果超过4mA,请适当增加外部电源电压。 |
    | 响应时间慢 | 确认外部电容值是否合适。增大电容值会增加响应时间,反之则减少。 |

    总结和推荐


    综上所述,TS3704是一款出色的微功率四通道CMOS电压比较器,具有极低功耗、快速响应时间和广泛的温度适应性。其优异的性能和广泛应用使其成为电子设计师的首选之一。对于需要高性能、低功耗的应用场景,强烈推荐使用TS3704。

TS3704IDT参数

参数
输出类型 CMOS,Push-Pull
电流 - 输入偏置 1pA@ 5V
响应时间 2μs
最小工作供电电压 2.7V,1.35V
Vos - 输入偏置电压 5mV@ 10V
最大工作供电电压 ±8V,16V
比较器类型 微功耗,CMOS
通道数量 4
典型供电电流 25μA
每个通道的输出电流 4mA
8.75mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SO-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TS3704IDT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TS3704IDT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 比较器 STMICROELECTRONICS TS3704IDT TS3704IDT数据手册

TS3704IDT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.3184 ¥ 2.6684
库存: 20000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 6671
直接购买
