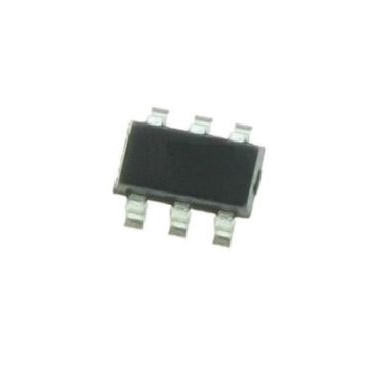

TSC210ICT

产品分类: 特殊用途放大器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 电流感应放大器, 双向输出, SC-70封装
供应商型号: 3680085
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 特殊用途放大器 TSC210ICT

TSC210ICT概述

    # 高精度零漂移电流感测放大器系列:TSC210-TSC215 技术详解

    产品简介


    TSC210-TSC215 是一款高精度零漂移电流感测放大器系列,专为在宽泛的共模电压范围(-0.3 至 +26 V)内提供精确的电流测量而设计。这些放大器特别适合于低侧或高侧双向电流感测应用,能够在从 2.7 V 到 26 V 的电源电压范围内正常工作。系列产品涵盖多种增益配置,包括 50 V/V、75 V/V、100 V/V、200 V/V、500 V/V 和 1000 V/V,从而适应不同的应用需求。
    广泛应用于电信设备、电源管理、笔记本电脑、工业设备和电池充电器等领域。通过其精密的零漂移架构,TSC210-TSC215 在高精度电流测量、过流保护和反馈回路中展现出卓越的性能。

    技术参数


    以下为 TSC210-TSC215 系列的核心技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压(VCC) | 2.7 26 | V |
    | 增益 | 50 1000 | V/V |
    | 输入偏置电流(Iib) | 15 | 28 | 35 | µA |
    | 偏置电压漂移(|Δ VO/ΔT|)| 0.05 | 0.3 | µV/°C |
    | 增益误差(EG) ±1%
    | 增益温度系数(TG) 7 | 20 | ppm/°C |
    | 共模抑制比(CMRR) | 100 | 140 | dB |
    | 动态性能
    | 带宽(BW) | 6 | 100 | kHz |
    | 斜率响应(SR) | 0.05 | 0.85 | V/µs |
    TSC210-TSC215 的增益漂移和输入偏置电流漂移均极低,可实现高达 ±1% 的增益误差,完全符合工业级温度范围(-40°C 至 125°C)。

    产品特点和优势


    特殊亮点
    - 宽共模电压范围:-0.3 至 +26 V,适用于复杂的高低侧电流检测。
    - 零漂移架构:显著降低输入偏置电压和温度漂移,提高长期稳定性。
    - 高增益选择性:提供多种增益配置(50 至 1000 V/V),满足不同灵敏度需求。
    - 卓越的共模抑制能力:典型值达 140 dB,确保噪声干扰最小化。
    市场竞争力
    与其他同类电流感测放大器相比,TSC210-TSC215 在宽温度范围和宽共模电压范围内表现出更强的适应性,同时拥有更低的功耗(典型值 100 µA)。这些特性使其成为电信设备和工业设备中不可或缺的关键组件。

    应用案例和使用建议


    实际应用场景
    1. 高侧电流监测:例如服务器电源系统中的高侧监测,通过设置 Vref 电压实现对输出的精确控制。
    2. 电池管理系统:配合锂电池保护电路,用于实时监控充放电电流并触发保护机制。
    3. 工业自动化设备:例如电动机驱动器中的双向电流检测,确保运行安全。
    使用建议
    - 在设置 Vref 时,优先采用外部参考电压源,并确保电流限制在 5 mA 内以避免损坏。
    - 当电流较小时(<100 µA),需考虑输入偏置电流的影响,可适当提高采样电阻阻值以补偿误差。
    - 增加滤波电容(≥1 nF)可改善共模抑制比并增强抗噪能力。

    兼容性和支持


    TSC210-TSC215 支持 QFN10(1.8x1.4 mm²)和 SC70-6 封装形式,方便嵌入各类小型化设备。STMicroelectronics 提供全面的技术文档支持和售后服务,用户可通过官网查询最新信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压范围偏移过大 | 检查 Vref 设置是否合理;调整电阻值 |
    | 温漂导致测量误差 | 增加低温漂分立电阻 |
    | 输入偏置电流引起的误差 | 增大采样电阻阻值 |

    总结和推荐


    综上所述,TSC210-TSC215 系列凭借其卓越的精度、稳定性和广泛的适用性,无疑是高性能电流感测领域的首选。它不仅能够胜任复杂的工作环境,还提供了多样化的配置选项以满足个性化需求。强烈推荐应用于对测量精度要求较高的工业、消费电子及通信领域。
    如果您正在寻找一个可靠且灵活的电流感测解决方案,TSC210-TSC215 将是您的理想选择!

TSC210ICT参数

参数
-3db带宽 25KHz
最小工作供电电压 -
通道数量 1
Vos - 输入偏置电压 35μV
典型增益带宽 -
典型压摆率 200mV/μs
最大工作供电电压 -
每个通道的输出电流 -
CMRR - 共模抑制比 105dB
典型供电电流 65μA
电流 - 输入偏置 28μA
通用封装 SC-70-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TSC210ICT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TSC210ICT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 特殊用途放大器 STMICROELECTRONICS TSC210ICT TSC210ICT数据手册

TSC210ICT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.5769
10+ ¥ 8.9332
50+ ¥ 8.5759
100+ ¥ 8.0042
250+ ¥ 7.8612
500+ ¥ 7.8612
1000+ ¥ 7.8612
库存: 2478
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.57
直接购买
加入购物车
