首页  >  产品百科  >  TS3021IYLT

TS3021IYLT

产品分类: 比较器
厂牌: STMICROELECTRONICS
产品描述: 73μA Push-Pull 1 1.8V 5V 6mV@ 5V 160nA@ 5V 通用 SOT-23-5 贴片安装,黏合安装
供应商型号: UA-TS3021IYLT
供应商: 海外现货
标准整包数: 3000

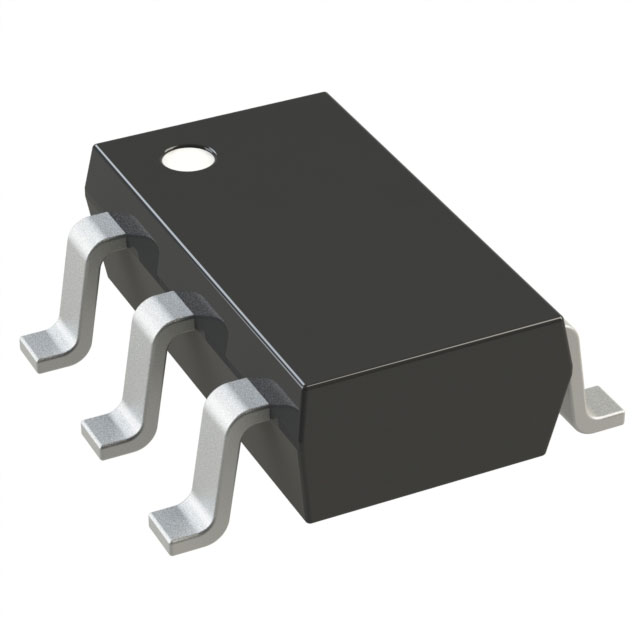

STMICROELECTRONICS 比较器 TS3021IYLT

TS3021IYLT概述

    TS3021, TS3021A 高速比较器技术手册

    产品简介


    TS3021 和 TS3021A 是一款具有轨到轨输入的高速比较器,特别适用于需要高响应速度的应用场景。该比较器可以工作在1.8 V到5 V的电源电压范围内,提供极低的电流消耗(典型值为73 µA),确保了卓越的功耗与响应时间比。此款比较器适用于多种场合,如电信、仪器仪表、信号调理和便携通信系统。

    技术参数


    1. 响应延迟: 38 ns(典型值)
    2. 电流消耗: 73 µA(典型值)
    3. 供电范围: 1.8 V 至 5 V
    4. 温度范围: -40 °C 至 125 °C
    5. 热阻:
    - SOT23-5: 250 °C/W
    - SC70-5: 205 °C/W
    6. 输入容差: ±5 V
    7. 存储温度范围: -65 °C 至 150 °C
    8. 抗静电能力: 5 kV HBM, 300 V MM
    9. 引脚配置: 5引脚SOT23-5 和 SC70-5

    产品特点和优势


    - 高速响应: 短的响应延迟,仅为38 ns,适合快速变化的信号检测。
    - 低电流消耗: 在保持高速响应的同时,电流消耗仅为73 µA,极大延长了电池寿命。
    - 宽温度范围: 工作温度范围宽,适应各种恶劣环境。
    - 高抗静电能力: 能承受较高的ESD冲击,提高了可靠性和使用寿命。

    应用案例和使用建议


    TS3021和TS3021A被广泛应用于电信、仪器仪表、便携式通信系统等。例如,在一个高精度的数据采集系统中,它可以用作电压比较器,实现对输入信号的精确判断。为了优化使用效果,建议使用时参考具体的电气特性表,以保证在不同温度和电压条件下的稳定性和准确性。

    兼容性和支持


    该比较器有SOT23-5和SC70-5两种封装形式,与大多数标准PCB设计兼容。ST公司提供了详尽的技术支持文档,包括设计指南和故障排除建议。

    常见问题与解决方案


    1. 问题: 输入电压超出供电电压范围。
    - 解决办法: 请确保所有输入电压都在供电电压范围的±0.3 V之内。
    2. 问题: 比较器输出不稳定。
    - 解决办法: 检查外部电容和负载电阻是否符合电气特性表的要求。

    总结和推荐


    TS3021和TS3021A是一款出色的高速比较器,具备低电流消耗、宽温度范围和高抗静电能力的特点。这些特性使得它们在许多工业应用中表现出色。强烈推荐使用这款比较器,特别是在需要高性能且可靠性高的场合。
    通过上述内容,我们可以看出TS3021和TS3021A在设计上强调了高效能和广泛的适用性。无论是在实验室环境还是在工业现场,都能发挥出卓越的表现。

TS3021IYLT参数

参数
输出类型 Push-Pull
比较器类型 通用
典型供电电流 73μA
最大工作供电电压 5V
通道数量 1
电流 - 输入偏置 160nA@ 5V
最小工作供电电压 1.8V
每个通道的输出电流 -
响应时间 -
Vos - 输入偏置电压 6mV@ 5V
3mm(Max)
1.75mm(Max)
1.45mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TS3021IYLT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TS3021IYLT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 比较器 STMICROELECTRONICS TS3021IYLT TS3021IYLT数据手册

TS3021IYLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.8413 ¥ 7.0497
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 21149.1
