TS4990IST

产品分类: 多媒体放大器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 音频放大器, MSOP封装, 类型:音频, 8引脚, 1.2W最大功率
供应商型号: LYS-TS4990IST
供应商: 海外现货
标准整包数: 4000

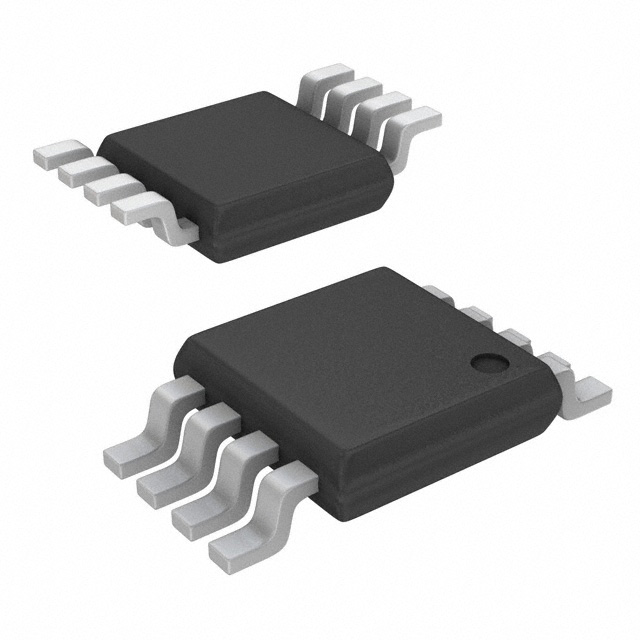

STMICROELECTRONICS 多媒体放大器 TS4990IST

TS4990IST概述

    TS4990 音频功率放大器技术手册

    1. 产品简介


    TS4990 是一款专为苛刻音频应用设计的高集成度音频功率放大器,特别适用于移动电话以减少外部组件的数量。该芯片具有低功耗待机模式、接近零的开机咔嗒声及超低失真等特点,使其在音频信号处理领域表现出色。TS4990 主要应用于移动电话(包括手机和无绳电话)、笔记本电脑、PDA 和便携式音频设备。

    2. 技术参数


    TS4990 的技术规格如下:
    - 输入电压范围:GND 至 VCC,适用于电源电压在 2.2V 到 5.5V 之间的应用。
    - 输出功率:在 VCC = 5V 条件下,THD(总谐波失真)为 1%,频率为 1kHz 时,可以提供高达 1.2W 的输出功率,驱动 8Ω 负载。
    - 静态电流:在待机模式下,电流可降低到小于 10nA,有助于延长电池寿命。
    - 电源抑制比(PSRR):在 217Hz 下,PSRR 可达 62dB。
    - 失真率:失真率低至 0.1%。
    - 增益稳定:支持单极点稳定。
    - 封装形式:提供 9 引脚翻转芯片、miniSO-8 和 DFN8 等多种封装选项。

    3. 产品特点和优势


    TS4990 的独特之处在于其超低功耗待机模式和近乎零的开机噪音,使得其在电池供电的便携式设备中表现出卓越性能。此外,该器件还具备高 PSRR 和低失真率,适用于对音质要求较高的音频系统。

    4. 应用案例和使用建议


    TS4990 在移动电话、笔记本电脑和平板电脑等设备中得到了广泛应用。例如,在移动电话中,通过配置适当的外置电阻来设置增益,可以实现最佳的音频输出效果。为了确保最佳性能,建议采用 1µF 的旁路电容(Cb)来改善唤醒时间。

    5. 兼容性和支持


    TS4990 与其他标准电子元器件具有良好的兼容性,可在广泛的环境中使用。制造商提供全面的技术文档和支持服务,确保用户能够轻松集成和使用该器件。

    6. 常见问题与解决方案


    在使用过程中可能会遇到一些常见问题,例如输出功率不足或开机噪音较大。这些问题通常可以通过检查电路连接和适当调整外置电阻值来解决。

    7. 总结和推荐


    总体而言,TS4990 是一款高性能的音频功率放大器,具有低功耗、高集成度和出色的声音质量。其独特的特点使其成为各种便携式音频设备的理想选择。强烈推荐给需要高性能音频解决方案的设计者和工程师。
    通过以上分析,我们可以看到 TS4990 在音频功率放大领域具备诸多优势,适合于各种便携式设备的应用。

TS4990IST参数

参数
最小工作供电电压 2.2V
THD + 噪声 0.2%@ 8Ω @ 1W
输出类型 1-Channel (Mono)
放大器类型 AB 类
最大输出功率 1.2*1 @ 8Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 TSSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TS4990IST厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TS4990IST数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 多媒体放大器 STMICROELECTRONICS TS4990IST TS4990IST数据手册

TS4990IST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.2875 ¥ 2.4294
12000+ $ 0.28 ¥ 2.366
20000+ $ 0.275 ¥ 2.3238
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 9717.6
