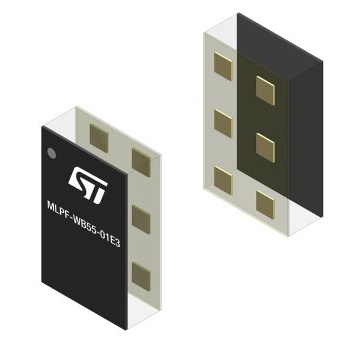

BAL-UWB-01E3

产品分类: 巴伦(balun)
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 平衡不平衡转换器, 表面贴装, 6引脚
供应商型号: 3366954
供应商: 海外现货
标准整包数: 1

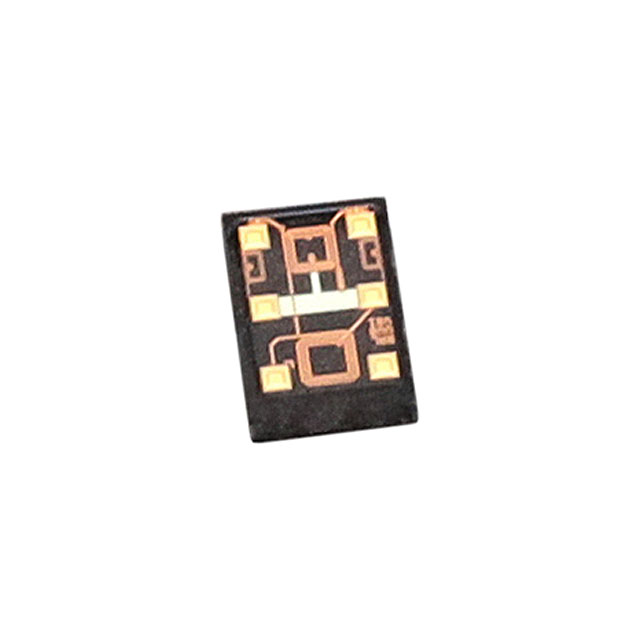

STMICROELECTRONICS 巴伦(balun) BAL-UWB-01E3

BAL-UWB-01E3概述

    # 产品概述

    产品简介


    《BAL-UWB-01E3》是一款超微型平衡电路(Balun),专门设计用于3GHz到8GHz的超宽带(Ultra-Wide Band, UWB)应用。它集成了匹配网络,采用STMicroelectronics的绝缘体上玻璃(Insulated Glass Substrate, IPS)技术,旨在优化射频性能。这款产品具有非常低的外形尺寸、高射频性能、节省PCB空间及高效制造能力等特点。同时,它的引脚布局与LGA(焊球阵列)相兼容,且厚度不超过450微米。

    技术参数


    - 绝对最大额定值
    - 输入功率:PIN(输入端RF)为10 dBm
    - 静电放电(ESD):人体模型(JESD22-A114-C)达到2000 V,机器模型(MM)达到200 V
    - 最大操作温度范围:-40°C 至 +105°C
    - 电气特性
    - 差分输出阻抗(Nominal ZDIFF):100 欧姆
    - 输入阻抗(Nominal ZSE):50 欧姆
    - 工作频率范围:3 GHz 至 8 GHz
    - 插入损耗(Insertion Loss):1.0 至 1.2 dB
    - 单端输入回波损耗(Input Return Loss):12 至 18 dB
    - 差分回波损耗(Balanced Return Loss):13 至 16 dB
    - 相位不平衡度(Phase Imbalance):±2.5°
    - 幅度不平衡度(Amplitude Imbalance):±25 dB

    产品特点和优势


    - 非常低的外形尺寸:适用于高度集成的应用环境。
    - 高射频性能:能够处理3 GHz至8 GHz的宽频段信号。
    - 节省PCB空间:紧凑的封装设计减少了对PCB空间的需求。
    - 高效制造性:易于生产和组装,符合大规模生产的标准。
    - 与LGA兼容:方便与其他兼容LGA的组件集成。

    应用案例和使用建议


    应用场景
    - 高价值资产跟踪:如贵重物品的监控和追踪。
    - 人员追踪:例如,门禁系统和入口控制。
    - 安全交易:例如,车辆无钥匙进入系统。
    - 医疗保健:适用于医院和其他需要精确位置跟踪的应用。
    使用建议
    - 在选择应用环境时,确保温度范围在-40°C至+105°C之间。
    - 使用适合的焊接工艺以提高装配精度,推荐使用符合ANSI/J-STD-004标准的卤素自由助焊剂。
    - 装配过程中推荐使用3.5 N放置力,并进行底部光学检测,以确保准确的定位。
    - 确保PCB在焊接过程中的稳定支持,特别是在柔性PCB上。

    兼容性和支持


    该产品采用Bumpless CSP封装,符合ECOPACK标准,可根据不同环境要求提供多种包装选项。详细的信息可访问官方网站了解。

    常见问题与解决方案


    1. 插入损耗异常高:检查连接线路是否正常,是否有短路或接触不良。
    2. 射频信号衰减严重:检查输入信号源是否稳定,调整输入功率至推荐范围。
    3. 安装过程中偏移:确保在装配过程中使用适当的放置力,并进行必要的校准。

    总结和推荐


    《BAL-UWB-01E3》凭借其超低外形尺寸、高射频性能和兼容性,在多种应用场景中表现出色。该产品的高效制造性和广泛的适用性使其成为市场上极具竞争力的选择。因此,我们强烈推荐这一款产品,尤其适合于对尺寸、性能和成本有严格要求的应用场景。

BAL-UWB-01E3参数

参数
共模抑制比CMRR -
最大插入损耗 1.2dB
最小工作频率 3GHz,8GHz
最大工作频率 8GHz
不平衡端口阻抗 50Ω
振幅差 -
相位差 -
回波损耗 12dB
平衡端口阻抗 100Ω
长*宽*高 1.825mm(长度)*1.25mm(宽度)
通用封装 CSP-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAL-UWB-01E3厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BAL-UWB-01E3数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 巴伦(balun) STMICROELECTRONICS BAL-UWB-01E3 BAL-UWB-01E3数据手册

BAL-UWB-01E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.382
10+ ¥ 3.382
25+ ¥ 3.382
50+ ¥ 2.5621
100+ ¥ 2.2957
500+ ¥ 2.2957
库存: 28501
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 33.82
