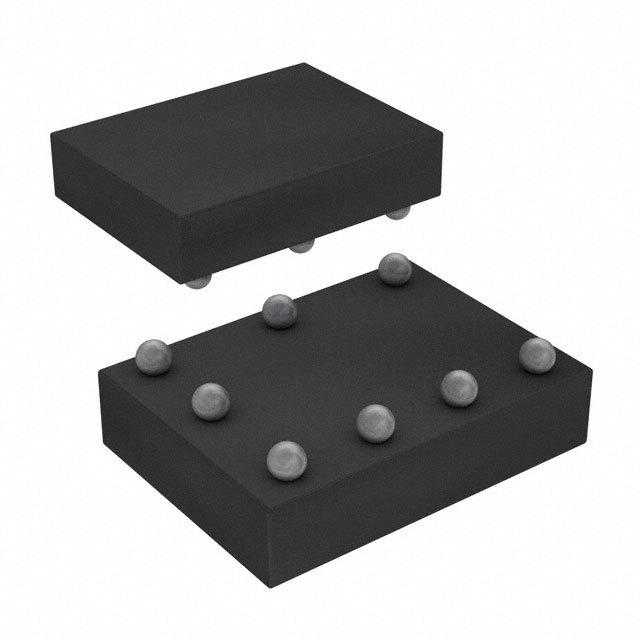

BALF-112X-01D3

产品分类: 巴伦(balun)
厂牌: STMICROELECTRONICS
产品描述: 50Ω 8dB 868MHz 928MHz 2.3dB 50Ω 贴片安装
供应商型号: BALF-112X-01D3
供应商: 国内现货
标准整包数: 5000
STMICROELECTRONICS 巴伦(balun) BALF-112X-01D3

BALF-112X-01D3概述

    # 电子元器件产品技术手册:BALF-112X-01D3

    产品简介


    BALF-112X-01D3 是一款由STMicroelectronics生产的微型平衡/不平衡转换器(Balun),旨在为Texas Instruments的CC1120、CC1125等射频集成电路提供阻抗匹配和滤波功能。该产品的工作频率范围为868-928 MHz,具有低插入损耗、低幅度失真和低相位失真等特点。它的应用领域主要集中在物联网(IoT)、无线通信和其他需要高可靠性和高性能射频前端设计的应用场景。

    技术参数


    - 输入阻抗:50 Ω,共轭匹配至CC1120, CC1125
    - 插入损耗:
    - 在868 MHz:-2.3 ~ -1.9 dB
    - 在928 MHz:-2.8 ~ -2.4 dB
    - 输入回波损耗:
    - 在868 MHz:-22 ~ -20 dB
    - 在928 MHz:-11 ~ -9 dB
    - 输出相位不平衡度:-10 ~ 10°
    - 输出幅度不平衡度:-1 ~ 0.3 dB
    - 谐波抑制:
    - 在2fo处:-43 ~ -41 dBm
    - 在3fo处:-50 ~ -46 dBm
    - 在4fo处:-43 ~ -40 dBm
    - 在5fo处:-39 ~ -37 dBm
    - 在6fo处:-35 ~ -33 dBm
    - 在7fo处:-19 ~ -17 dBm

    产品特点和优势


    BALF-112X-01D3 具有以下显著特点和优势:
    - 超低外形:厚度小于670微米,非常适合空间受限的设计。
    - 高性能射频性能:提供优异的射频信号处理能力。
    - 减少物料清单和尺寸:通过集成匹配网络和谐波滤波器,简化了电路设计并减少了所需元件的数量。

    应用案例和使用建议


    应用案例
    BALF-112X-01D3 主要用于Texas Instruments的CC1120、CC1125等射频集成电路,典型应用包括物联网设备、无线传感器网络和智能家居系统。在这些应用中,它可以有效地提高系统的可靠性和稳定性。
    使用建议
    为了确保最佳性能,建议在设计时仔细考虑天线的阻抗匹配和滤波需求。例如,可以利用提供的应用图例,如图1所示,来优化电路设计。此外,合理选择外围元件(如C10电容)对整体性能也非常重要。

    兼容性和支持


    - 兼容性:该产品与Texas Instruments的CC1120、CC1125等射频集成电路高度兼容,可直接应用于这些设备的射频前端设计。
    - 支持和服务:STMicroelectronics提供了详尽的技术文档和支持服务,包括数据手册、应用笔记和技术论坛,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1:插入损耗过高
    - 解决方案:检查PCB布局是否符合要求,确认接地平面和信号走线设计正确无误。

    - 问题2:相位不平衡度较大
    - 解决方案:重新检查外部连接(如LNAN和LNAP)是否正确,确保与产品的球号分配相符。

    - 问题3:谐波抑制不足
    - 解决方案:确认外部滤波器的参数设置正确,并重新计算和选择合适的滤波元件。

    总结和推荐


    BALF-112X-01D3是一款高性能、低功耗、小尺寸的射频平衡/不平衡转换器,适用于多种物联网和无线通信应用。其优秀的射频性能和高可靠性使其成为设计师的理想选择。我们强烈推荐此产品用于需要高性能射频前端的应用中。
    以上是对STMicroelectronics的BALF-112X-01D3产品的全面介绍和技术参数分析,希望对您的设计和选型提供有价值的参考。

BALF-112X-01D3参数

参数
相位差 -
最大工作频率 928MHz
回波损耗 8dB
不平衡端口阻抗 50Ω
振幅差 -
最小工作频率 868MHz
共模抑制比CMRR -
最大插入损耗 2.3dB
平衡端口阻抗 50Ω
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
