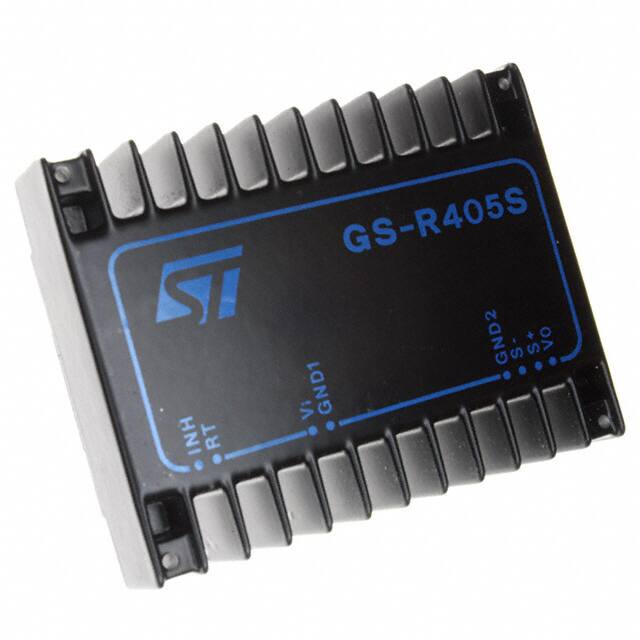

GS-R405S

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 100KHz Fixed 1 5.1V 46V 9V 通孔安装 85.5mm*67mm*21.3mm
供应商型号: 497-8273-ND
供应商: Digi-Key
标准整包数: 50
STMICROELECTRONICS DC-DC稳压器 GS-R405S

GS-R405S概述

    GS-R400 Family Step-Down Switching Regulator

    1. 产品简介


    GS-R400 Family 是一款高电流、高电压降压型开关稳压器系列。这些稳压器适用于需要高效能电源转换的应用场合,如工业自动化、电信设备和医疗设备等。它们能够提供稳定的直流输出电压,同时具备高效的能量转换能力。

    2. 技术参数


    GS-R400 Family的主要技术参数如下:
    | 参数名称 | 规格 |

    | 最大输入电压 | 46V |
    | 最大输出电流 | 4A |
    | 最大压降 | 4V |
    | 软启动时间 | 10ms 到 35ms |
    | 温度稳定性 | 0.2/1.6 mV/°C |
    | 开关频率 | 100KHz |
    | 输入阻抗 | 内置电容稳定PWM |
    | 输出波动电压 | 25mV 至 150mVpp |
    | 总线调节率 | 20 mV/V |
    | 线路调节率 | 2 mV/V |

    3. 产品特点和优势


    - 高可靠性:平均故障间隔时间(MTBF)超过200,000小时。
    - 软启动功能:有效防止电源启动时的大电流冲击。
    - 远程逻辑控制:可通过外部信号实现抑制和使能操作。
    - 过载保护:具备非锁存型过载和短路保护,确保长期可靠运行。
    - 过压保护:集成防反灌电路,有效保护负载免受过高电压损坏。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化控制系统
    - 医疗设备电源
    - 电信基站电源供应
    使用建议:
    - 确保输入电压不超过46V。
    - 避免使用过长的感测导线,以免引入干扰。
    - 安装额外的散热片以提高热管理效果。
    - 在PCB设计上,尽量将编程电阻放置在模块附近,以减少噪声干扰。

    5. 兼容性和支持


    GS-R400系列具有良好的兼容性,可以与其他符合标准的电子元器件和系统无缝连接。制造商提供了详细的技术支持文档和客户服务热线,用户可以随时咨询相关问题。

    6. 常见问题与解决方案


    常见问题:
    - 如何设置输出电压?
    - 如何进行电流限制?
    - 短路保护如何工作?
    解决方案:
    - 使用电阻来设置输出电压,具体值通过公式计算得出。
    - 通过外部电阻编程来设定电流限制值。
    - 当输出电流超过设定阈值时,稳压器会自动断开输出并重新尝试启动。

    7. 总结和推荐


    GS-R400 Family系列稳压器是一款高可靠性的高电流、高电压降压型开关稳压器,广泛应用于各种工业设备和系统中。它具备多种保护机制,确保了系统的长期稳定运行。如果您正在寻找一款可靠且高效的电源解决方案,GS-R400系列稳压器是您的理想选择。

GS-R405S参数

参数
输出数量 1
最大输出电压 5.1V
同步整流器 -
最小输入电压 9V
功能 -
开关频率 100KHz
拓扑 -
最大输入电压 46V
最小输出电压 -
输出类型 Fixed
长*宽*高 85.5mm*67mm*21.3mm
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 散装

GS-R405S厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

GS-R405S数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS DC-DC稳压器 STMICROELECTRONICS GS-R405S GS-R405S数据手册

GS-R405S封装设计

查看详情并下载
Symbol
Footprint
3D Model
