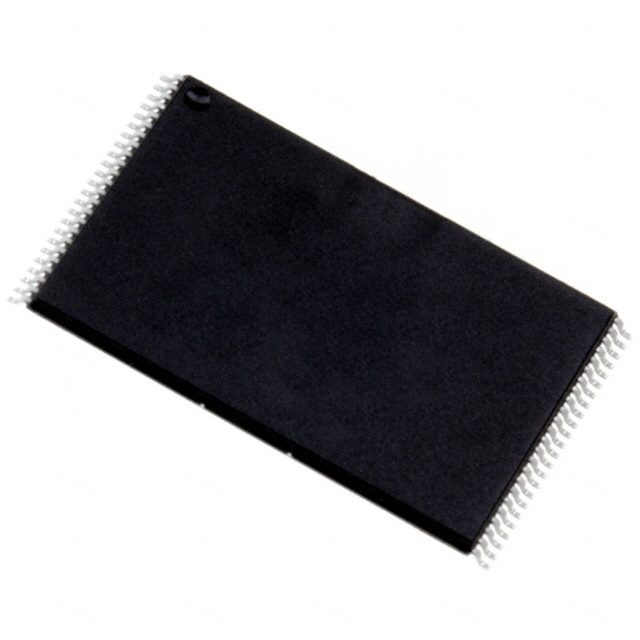

NAND01GW3B2AN6F

产品分类: 闪存(Flash)
厂牌: STMICROELECTRONICS
产品描述: 128MB 128 M x 8 2.7V 30mA 3.6V Parallel 8bit TSOP-48 贴片安装,黏合安装
供应商型号: NAND01GW3B2AN6F-ND
供应商: Digi-Key
标准整包数: 1500
STMICROELECTRONICS 闪存(Flash) NAND01GW3B2AN6F

NAND01GW3B2AN6F概述


    产品简介


    NAND01G-B2B 和 NAND02G-B2C NAND闪存
    NAND01G-B2B 和 NAND02G-B2C 是一系列采用 NAND 细胞技术的非易失性闪存存储器。这些设备提供从 1 Gbit 到 2 Gbit 的容量,支持 1.8 V 或 3 V 电压供电。页大小为 2112 字节(2048+64 备份)或 1056 词(1024+32 备份),具体取决于设备是 x8 还是 x16 总线宽度。
    地址线与数据输入/输出信号通过多路复用的 x8 或 x16 输入/输出总线进行复用。这种接口减少了引脚数量,使得在不同密度之间迁移时无需改变封装尺寸。

    技术参数


    - 容量:1 Gbit 至 2 Gbit
    - 页大小:2112 字节(2048+64 备份),1056 词(1024+32 备份)
    - 电压:1.8 V / 3 V
    - 总线宽度:x8 或 x16
    - 随机读时间:最大 25 μs
    - 顺序读时间:最小 30 ns
    - 页编程时间:典型 200 μs
    - 块擦除时间:典型 2 ms
    - 擦写周期数:每块 100,000 次(带 ECC)
    - 数据保持时间:10 年
    - 封装:FBGA, TSOP48, VFBGA63
    - 工作温度:未指定,通常为工业级温度范围

    产品特点和优势


    - 高密度存储:提供高达 2 Gbit 的存储容量,适用于大规模存储应用。
    - NAND 接口:提供 x8 或 x16 总线宽度,支持地址/数据复用,具有引脚兼容性,方便不同密度间的迁移。
    - 数据保护:具备硬件锁定功能,防止程序/擦除操作期间的数据破坏。
    - 页复制编程模式:当编程失败时,数据可复制到其他页面,无需重新发送数据。
    - 缓存读写:支持缓存编程和缓存读取模式,提高数据传输效率。
    - 寿命延长:建议实现错误校正代码(ECC),以延长 NAND 闪存设备的使用寿命。

    应用案例和使用建议


    - 数据存储系统:可以用于需要大容量存储的系统,如固态硬盘(SSD)、嵌入式存储等。
    - 便携设备:如智能手机、平板电脑等,要求高性能存储且体积小巧。
    - 工业控制系统:对可靠性要求较高的场合,如工业自动化设备、汽车电子等。
    使用建议:
    - 在进行批量数据编程或擦除时,建议分批次操作,以减少每个操作的负载。
    - 使用 ECC 以确保数据完整性,特别是在大量擦写循环后。

    兼容性和支持


    - 封装兼容性:提供 FBGA、TSOP48 和 VFBGA63 封装,适用于多种设备布局。
    - 开发工具支持:提供包括错误校正代码模型、坏块管理和磨损平衡算法在内的开发工具。

    常见问题与解决方案


    - Q:如何保护数据不受意外擦除?
    - A:使用写保护针脚进行硬件保护。

    - Q:编程失败后如何处理?
    - A:利用复制回编程模式,将数据重编程到其他页面,无需重新发送数据。

    - Q:如何检查设备状态?
    - A:通过读取状态寄存器来获取设备的状态信息,包括程序/擦除控制器状态、缓存就绪/忙碌状态等。

    总结和推荐


    综合评估:
    - 优点:
    - 高密度存储能力
    - 支持多种封装形式
    - 强大的数据保护功能
    - 长寿命和耐用性
    - 缺点:
    - 需要外部 ECC 以确保数据完整性
    推荐:
    总体来看,NAND01G-B2B 和 NAND02G-B2C 是高性能的 NAND 闪存解决方案,适合于需要大容量存储的应用。建议在使用时结合相应的开发工具和最佳实践,以确保长期稳定可靠运行。因此,对于需要大容量存储且要求高可靠性的应用场景,强烈推荐使用这些产品。

NAND01GW3B2AN6F参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 128 M x 8
数据总线宽度 8bit
接口类型 Parallel
存储容量 128MB
最大供电电流 30mA
最大时钟频率 -
通用封装 TSOP-48
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NAND01GW3B2AN6F厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

NAND01GW3B2AN6F数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 闪存(Flash) STMICROELECTRONICS NAND01GW3B2AN6F NAND01GW3B2AN6F数据手册

NAND01GW3B2AN6F封装设计

查看详情并下载
Symbol
Footprint
3D Model
