BU931P

产品分类: 三极管(BJT)
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 达林顿晶体管, NPN三极管, 15 A, TO-247封装, , 通孔安装, 3引脚
供应商型号: LM-1084494
供应商: 海外现货
标准整包数: 1

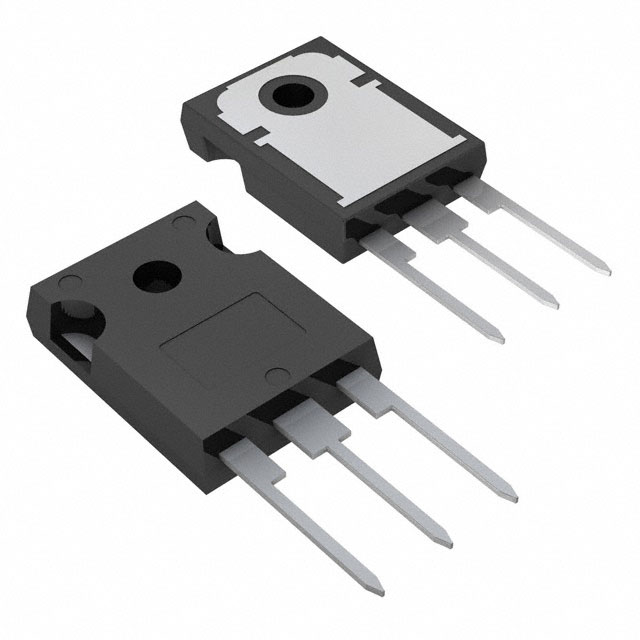

STMICROELECTRONICS 三极管(BJT) BU931P

BU931P概述

    BU931P 高压点火线圈驱动器 NPN 功率达林顿晶体管

    产品简介


    BU931P 是一款由 STMicroelectronics(意法半导体)生产的高压功率达林顿晶体管,特别适用于汽车环境下的高鲁棒性电子点火系统。这款晶体管采用多外延平面工艺开发,具有出色的耐久性和高性能。通过 AEC-Q101 认证,意味着它符合汽车电子产品可靠性测试标准。

    技术参数


    BU931P 的技术参数详细如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCES 500 | V |
    | VCEO 400 | V |
    | VEBO 5 | V |
    | IC 15 | A |
    | ICM 30 | A |
    | IB 1 | A |
    | IBM 5 | A |
    | PTOT 135 | W |
    | Tstg | -65 175 | °C |
    | Tj 175 | °C |
    热阻:
    - RthJC:1.1 °C/W
    - RthJA:50 °C/W
    电特性:
    - ICES(集电极截止电流):-100 μA 至 -0.5 mA
    - ICEO(集电极截止电流):-100 μA 至 -0.5 mA
    - IEBO(发射极截止电流):-20 mA
    - VCEO(sus)(集电极-发射极耐压):400 V
    - VCE(sat)(集电极-发射极饱和电压):1.6 V 至 2.5 V
    - VBE(sat)(基极-发射极饱和电压):2.2 V 至 2.5 V
    - hFE(直流电流增益):300
    开关时间:
    - ts(存储时间):- 至 15 μs
    - tf(下降时间):- 至 0.5 μs

    产品特点和优势


    1. 高鲁棒性:采用非常耐用的双极技术,适合恶劣的工作环境。
    2. 高温适应性:高工作结温范围,确保在高温环境下仍能正常工作。
    3. 认证标准:符合 AEC-Q101 认证标准,保证产品质量和可靠性。
    4. 多功能性:专为汽车点火系统的电源执行器设计,适应多种复杂环境。

    应用案例和使用建议


    1. 高鲁棒性电子点火系统:可应用于各种汽车点火系统中,尤其是在高温和振动等恶劣环境中表现出色。
    2. 高负载切换:适用于需要快速切换和高电流的场合,如电机控制等。
    使用建议:
    - 在设计电路时,考虑到高温环境下的性能稳定性,适当增加散热措施。
    - 注意 VCES 和 VCEO 的额定值,确保外部电路设计不会超过这些限制。

    兼容性和支持


    BU931P 采用 TO-247 封装,适用于大多数汽车电子设备的标准封装。意法半导体提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 过载导致温度过高
    - 解决方法:加强散热设计,选择合适的散热片或冷却系统。
    2. 电流峰值不稳定
    - 解决方法:检查电路设计,确保电流稳定,并使用适当的保护电路。

    总结和推荐


    总体来看,BU931P 高压功率达林顿晶体管是一款专为汽车电子应用而设计的高性能产品。其强大的耐受能力和广泛的应用范围使其在市场上具有很强的竞争力。对于需要高可靠性和高性能的汽车电子点火系统,强烈推荐使用 BU931P。
    希望这篇文章能够帮助您更好地了解和使用 BU931P 高压功率达林顿晶体管。如果您有任何疑问或需要进一步的技术支持,请随时联系意法半导体的专业团队。

BU931P参数

参数
集电极截止电流 100μA
VCEO-集电极-发射极最大电压 400V
VCBO-最大集电极基极电压 500V
VEBO-最大发射极基极电压 5V
最大集电极发射极饱和电压 1.8@ 250mA,10A
不同 Ib,Ic 时的 Vce 最大饱和值 1.8V@ 250mA,10A
配置 独立式
晶体管类型 NPN - Darlington
集电极电流 15A
最大功率耗散 135W
长*宽*高 15.75mm*5.15mm*20.15mm
通用封装 TO-247-3
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

BU931P厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BU931P数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 三极管(BJT) STMICROELECTRONICS BU931P BU931P数据手册

BU931P封装设计

查看详情并下载
Symbol
Footprint
3D Model
