IRF740

产品分类: 场效应管(MOSFET)
厂牌: STMICROELECTRONICS
产品描述: 125W(Tc) 20V 4V@ 250µA 43nC@ 10 V 1个N沟道 400V 550mΩ@ 5.3A,10V 10A 1.4nF@25V TO-220 通孔安装 10.4mm*4.6mm*9.15mm
供应商型号: CSCS-IRF740
供应商: 海外现货
标准整包数: 1

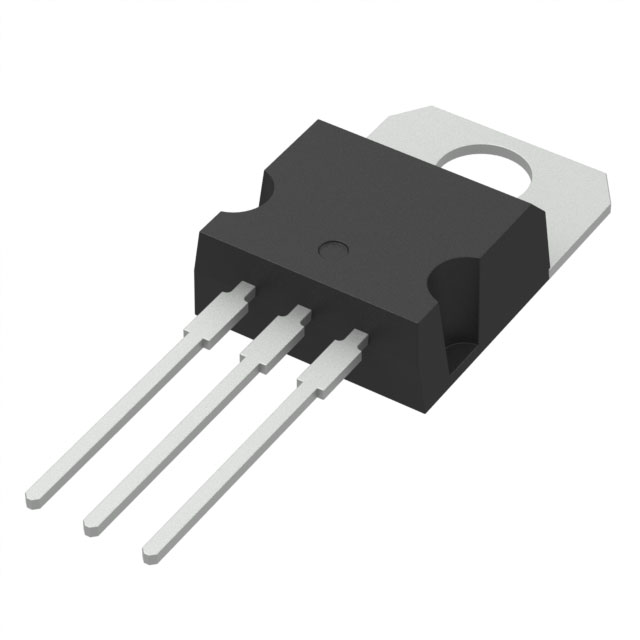

STMICROELECTRONICS 场效应管(MOSFET) IRF740

IRF740概述

    IRF740 N-channel PowerMESH™ II MOSFET 技术手册

    产品简介


    产品类型:N-channel Power MOSFET
    主要功能:用于高压开关应用,具有低导通电阻和快速开关性能。
    应用领域:广泛应用于工业控制、电源转换系统、马达驱动器等领域。

    技术参数


    | 参数 | 规格 |

    | 额定电压(VDS) | 400 V |
    | 最大导通电阻(RDS(on)) | <0.55 Ω |
    | 持续漏极电流(ID) | 10 A(25°C),6.3 A(100°C) |
    | 脉冲漏极电流(IDM) | 40 A |
    | 总功耗(Ptot) | 125 W(25°C) |
    | 驱动栅极电压(VGS)范围 | ±20 V |
    | 峰值反向恢复电压斜率(dv/dt) | 4.0 V/ns |
    | 储存温度范围(Tstg) | -65°C 至 150°C |

    产品特点和优势


    1. 快速开关能力:得益于独特的 PowerMESH™ II 设计,该器件能够提供卓越的 dv/dt 能力,减少开关损耗。
    2. 高可靠性:100% 进行雪崩测试,确保高可靠性和长期稳定性。
    3. 低栅极电荷:低栅极电荷有助于减少驱动器的功率消耗。
    4. 非常低的固有电容:减少开关损耗,提高整体效率。

    应用案例和使用建议


    应用案例:
    - 开关电源:利用其快速开关特性和低导通电阻,实现高效的电源转换。
    - 电机驱动器:适用于高压电机控制,确保系统的稳定性和高效性。
    使用建议:
    - 电路设计优化:考虑外部电路的设计,如添加合适的门极电阻,以优化驱动性能。
    - 散热管理:由于其较高的功耗,建议在高温环境下采取有效的散热措施。

    兼容性和支持


    - 兼容性:IRF740 可以与其他常见的电源转换和控制电路兼容。
    - 支持和维护:由 STMicroelectronics 提供全面的技术支持,包括详尽的数据手册和技术文档。

    常见问题与解决方案


    1. Q:如何正确选择栅极电阻?
    - A:栅极电阻的选择应根据具体的应用需求和驱动器特性来确定,通常在几欧姆到几十欧姆之间。
    2. Q:如何处理过热问题?
    - A:确保良好的散热管理,例如采用散热片或者风扇,必要时可以增加散热材料。
    3. Q:如何优化电路的开关速度?
    - A:通过调整外部电路的布局,特别是优化栅极电阻和电容,可以显著提升开关速度。

    总结和推荐


    IRF740 是一款高性能的 N-channel Power MOSFET,非常适合于高压开关应用。其具备快速开关能力、低导通电阻、高可靠性等特点,使其在市场上具备强大的竞争力。尽管是旧版产品,但在其适用的应用领域内仍然表现出色。因此,对于需要高性能、高可靠性的电源转换和控制应用,强烈推荐使用 IRF740。

IRF740参数

参数
栅极电荷 43nC@ 10 V
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 550mΩ@ 5.3A,10V
通道数量 1
Vds-漏源极击穿电压 400V
Id-连续漏极电流 10A
配置 独立式
Vgs(th)-栅源极阈值电压 4V@ 250µA
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 1.4nF@25V
最大功率耗散 125W(Tc)
长*宽*高 10.4mm*4.6mm*9.15mm
通用封装 TO-220
安装方式 通孔安装
零件状态 停产
包装方式 管装

IRF740厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

IRF740数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 场效应管(MOSFET) STMICROELECTRONICS IRF740 IRF740数据手册

IRF740封装设计

查看详情并下载
Symbol
Footprint
3D Model
