BUX87

产品分类: 三极管(BJT)
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics NPN晶体管, SOT-32封装, 通孔安装, 最大直流集电极电流500 mA, 最大集电极-发射电压450 V
供应商型号: UA-BUX87
供应商: 海外现货
标准整包数: 1

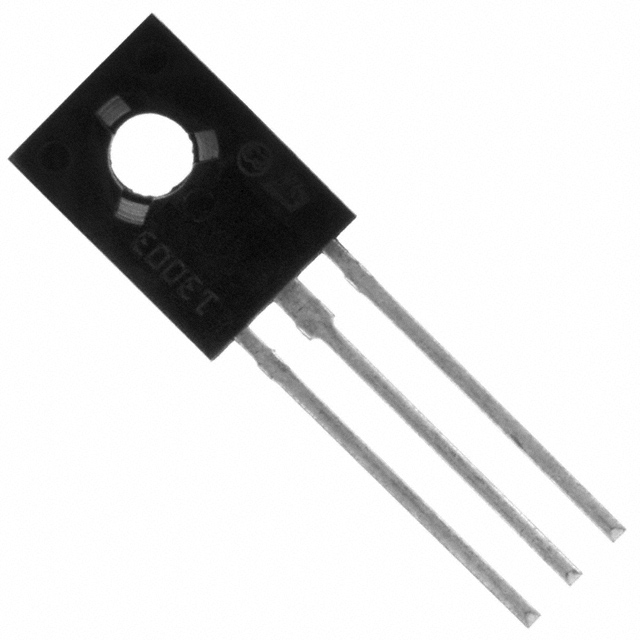

STMICROELECTRONICS 三极管(BJT) BUX87

BUX87概述

    BUX87 高压NPN功率晶体管

    产品简介


    BUX87 是一款高压 NPN 功率晶体管,适用于多种高电压应用场景。它采用了多外延平面技术,能够提供高速开关能力和高耐压能力。BUX87 的主要功能是实现高电压下的可靠开关操作,并在多个单晶体管低功耗转换器中发挥重要作用,例如 Flyback 和 Forward 转换器。

    技术参数


    以下为 BUX87 的关键技术和电气特性参数:
    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | 绝对最大额定值 | - | - | - | - | - | - |
    | 集电极-发射极电压(VBE=0) | VCES | - | - | - | 1000 | V |
    | 集电极-发射极电压(IB=0) | VCEO | - | - | - | 450 | V |
    | 发射极-基极电压(IC=0) | VEBO | - | - | - | 5 | V |
    | 集电极电流 | IC | - | - | - | 0.5 | A |
    | 集电极峰值电流(tp≤5ms) | ICM | - | - | - | 1 | A |
    | 基极电流 | IB | - | - | - | 0.3 | A |
    | 基极峰值电流(tp≤5ms) | IBM | - | - | - | 0.6 | A |
    | 总功率耗散(Tc=25°C) | PTOT | - | - | - | 40 | W |
    | 存储温度 | Tstg | - | -65 | - | 150 | °C |
    | 最大工作结温 | TJ | - | - | - | 150 | °C |
    | 热阻(结到壳) | Rthj-case | - | - | - | 3.1 | °C/W |

    产品特点和优势


    BUX87 的主要特点如下:
    1. 高压能力:BUX87 可以承受高达 450V 的集电极-发射极电压(VCEO),确保了高可靠性。
    2. 高直流增益:BUX87 在直流电流增益方面表现出色,使得在各种应用场景下具有良好的控制性能。
    3. 快速开关速度:采用多外延平面技术,使得 BUX87 具有出色的开关速度,适应高速切换需求。
    4. 最小批次差异:生产过程中的批次一致性良好,确保了不同批次之间的性能稳定。
    这些特点使 BUX87 成为Flyback和Forward单晶体管低功率转换器的理想选择,在实际应用中展现出较高的性能和稳定性。

    应用案例和使用建议


    BUX87 广泛应用于 Flyback 和 Forward 转换器,尤其适合在低功耗系统中使用。以下是使用建议:
    1. 确保散热:由于其高功耗特性,务必使用合适的散热装置,如散热片或散热风扇。
    2. 电源管理:为了充分利用 BUX87 的高电压能力,需合理设计电源管理系统,确保电压和电流不超过额定值。
    3. 注意接线:由于其小型化设计,连接时需小心,避免短路或接触不良导致损坏。

    兼容性和支持


    BUX87 可以轻松与其他标准电子元器件和电路板接口兼容。STMicroelectronics 提供详尽的技术支持文档和客户服务中心,帮助解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 过热问题:解决方法是安装散热装置,如散热片或风扇,以降低工作温度。
    2. 电压超限:确保输入电压不超过 450V,使用电压稳压器进行保护。
    3. 电流超限:控制输出电流不超过 0.5A,或者使用外部保护电路限制电流。

    总结和推荐


    BUX87 是一款性能卓越的高压NPN功率晶体管,特别适用于 Flyback 和 Forward 单晶体管低功率转换器。其高电压能力、快速开关速度和最小批次差异使其在市场上具有强大的竞争力。我们强烈推荐使用 BUX87 在高可靠性要求的应用场景中,尤其是在需要高电压和高速度控制的应用场合。

BUX87参数

参数
配置 独立式
集电极截止电流 100μA
晶体管类型 NPN
VCEO-集电极-发射极最大电压 450V
不同 Ib,Ic 时的 Vce 最大饱和值 1V@ 20mA,200mA
VCBO-最大集电极基极电压 1KV
最大集电极发射极饱和电压 1V@ 20mA,200mA
集电极电流 500mA
VEBO-最大发射极基极电压 5V
最大功率耗散 40W
长*宽*高 10.8mm*7.8mm*2.7mm
通用封装 SOT-32-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

BUX87厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BUX87数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 三极管(BJT) STMICROELECTRONICS BUX87 BUX87数据手册

BUX87封装设计

查看详情并下载
Symbol
Footprint
3D Model
