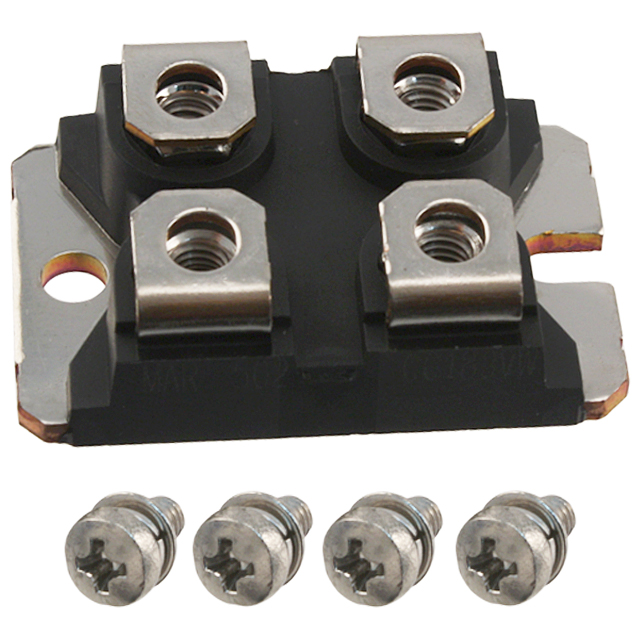

BUF460AV

产品分类: 三极管(BJT)
厂牌: STMICROELECTRONICS
产品描述: NPN 270W 7V 200μA 1KV 450V 80A ISOTOP 底座安装,贴片安装
供应商型号: AMS-BUF460AV
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 三极管(BJT) BUF460AV

BUF460AV概述

    BUF460AV NPN Transistor Power Module 技术手册概述

    产品简介


    BUF460AV 是一款 NPN 功率模块,采用易驱动技术(ETD),具备高电流处理能力和非常低的热阻特性。其独特的封装设计确保了易于安装和高可靠性。此功率模块适用于多种严苛的应用环境,如电机控制、开关电源(SMPS)和不间断电源(UPS)、焊接设备等领域。

    技术参数


    BUF460AV 的主要技术参数如下:
    - 电压额定值
    - Collector-Emitter Voltage (VCEV): 1000 V
    - Collector-Emitter Voltage (VCEO(sus)): 450 V
    - Emitter-Base Voltage (VEBO): 7 V
    - 电流额定值
    - Collector Current (IC): 80 A
    - Collector Peak Current (ICM): 160 A (tp = 10 ms)
    - Base Current (IB): 18 A
    - Base Peak Current (IBM): 27 A (tp = 10 ms)
    - 散热和功耗
    - Total Dissipation at Tc = 25°C: 270 W
    - Thermal Resistance Junction-case (Rthj-case): 0.41 °C/W
    - Thermal Resistance Case-heatsink (Rthc-h): 0.05 °C/W
    - 电气特性
    - Collector Cut-off Current (ICER): 0.2 mA (Min.), 2 mA (Typ.)
    - Collector Cut-off Current (ICEV): 0.2 mA (Min.), 2 mA (Typ.)
    - Emitter Cut-off Current (IEBO): 1 mA (Max.)
    - Collector-Emitter Sustaining Voltage (VCEO(sus)): 450 V (Max.)
    - DC Current Gain (hFE): 15 (Min.)
    - Collector-Emitter Saturation Voltage (VCE(sat)): 0.35 V (Max.)
    - Base-Emitter Saturation Voltage (VBE(sat)): 1.1 V (Max.)
    - 开关时间
    - Rate of Rise of On-state Collector (diC/dt): 150 A/µs (Min.)
    - Collector-Emitter Dynamic Voltage (VCE(3 µs)): 46 V (Max.)
    - Collector-Emitter Dynamic Voltage (VCE(5 µs)): 23 V (Max.)
    - 存储温度
    - Storage Temperature Range: -65 to 150 °C
    - Maximum Operation Junction Temperature (Tj): 150 °C

    产品特点和优势


    BUF460AV 的核心优势包括:
    - 易驱动技术(ETD):简化了电路设计,降低了驱动难度。
    - 高电流处理能力:可承受高达160 A的峰值电流,适合大电流应用。
    - 低热阻:极低的热阻(Rthj-case: 0.41 °C/W)和良好的散热设计,提高了可靠性和稳定性。
    - 完全绝缘封装:U.L.认证的封装设计便于安装和维护。
    - 低内部寄生电感:减少高频开关时的电磁干扰(EMI)。

    应用案例和使用建议


    BUF460AV 广泛应用于以下领域:
    - 电机控制:用于电机的启动和停止控制,要求高性能的驱动和稳定的工作状态。
    - 开关电源(SMPS)和不间断电源(UPS):提供高效率和稳定的输出。
    - 焊接设备:在高温、高电流环境中表现出色。
    使用建议:
    - 在选择驱动电路时,应确保其能够处理高电流,特别是瞬态电流。
    - 安装时要确保良好的散热条件,使用导热膏以提高散热效果。
    - 使用过程中需监测温度,避免过热。

    兼容性和支持


    BUF460AV 与其他常见的电子元件和设备具有良好的兼容性,可以广泛应用于不同的电路系统中。此外,制造商提供了详尽的技术支持文档,包括安装指南和故障排除手册,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:产品工作时温度过高。
    - 解决方案:确保正确的散热设计,使用导热膏,并考虑增加外部散热片。
    - 问题:驱动电路无法正常工作。
    - 解决方案:检查驱动电路的设计是否正确,确保能够提供足够的驱动电流。
    - 问题:产品在长时间工作后性能下降。
    - 解决方案:定期检查并清洁产品,确保良好的工作环境。

    总结和推荐


    综上所述,BUF460AV 是一款功能强大且可靠的 NPN 功率模块,适用于高电流、高温和高频应用。其易驱动技术和低热阻使其成为众多工业和商业应用的理想选择。我们强烈推荐此产品,特别是在需要高性能和高可靠性的电机控制、开关电源和焊接设备中。通过遵循上述使用建议和注意事项,用户可以充分发挥其潜力,确保长期稳定运行。

BUF460AV参数

参数
VCEO-集电极-发射极最大电压 450V
最大集电极发射极饱和电压 500mV@ 12A,60A
配置 -
最大功率耗散 270W
VCBO-最大集电极基极电压 1KV
集电极截止电流 200μA
不同 Ib,Ic 时的 Vce 最大饱和值 -
晶体管类型 NPN
VEBO-最大发射极基极电压 7V
集电极电流 80A
38.2mm(Max)
25.5mm(Max)
9.1mm(Max)
通用封装 ISOTOP
安装方式 底座安装,贴片安装
零件状态 停产
包装方式 管装
