BD680

产品分类: 三极管(BJT)
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 达林顿晶体管, PNP三极管, 4 A, SOT-32封装, , 通孔安装, 3引脚
供应商型号: UA-BD680
供应商: 海外现货
标准整包数: 1

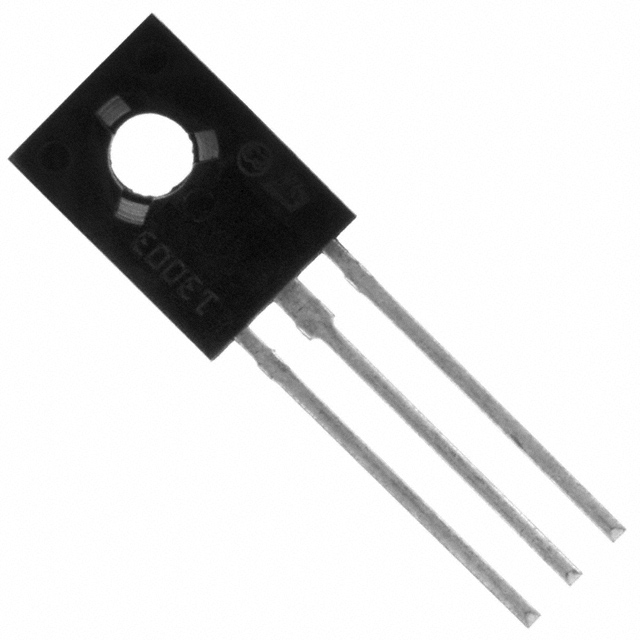

STMICROELECTRONICS 三极管(BJT) BD680

BD680概述

    BD6xxx 系列互补型功率达林顿晶体管技术手册

    产品简介


    BD6xxx系列是一类互补型功率达林顿晶体管,广泛应用于工业设备中的线性及开关控制电路。该系列产品通过其卓越的线性增益(hFE)特性、高频率响应以及内置反向导通二极管的单片达林顿结构,在各种复杂应用环境中表现出色。

    技术参数


    - 主要特性
    - 线性增益好:适用于需要高线性度的应用场景。
    - 高频响应:频率特性优秀,适合高频开关电路。
    - 内置反向导通二极管:减少了外接电路的设计复杂度,提高系统可靠性。

    - 绝对最大额定值
    - 最大基极发射极电压(VEBO):5V
    - 最大集电极发射极电压(VCBO):60V/80V/100V(根据型号不同)
    - 最大集电极电流(IC):4A
    - 最大峰值集电极电流(ICM):6A
    - 最大功耗(PTOT):40W(Tcase = 25°C)
    - 存储温度范围(Tstg):-65°C 至 +150°C
    - 最大工作结温(TJ):+150°C
    - 电气特性
    - 工作条件:Tcase = 25°C,除非另有说明
    - 典型值:直流电流增益(hFE)可达750(最小值),饱和电压低至2.5V
    - 开关时间:根据负载特性,具有优秀的开关速度特性


    产品特点和优势


    BD6xxx系列晶体管在设计上采用了单片达林顿结构和集成反向导通二极管,这使得它们在保证高性能的同时,简化了外围电路设计,提升了整体系统的可靠性和稳定性。特别是在高功率应用场合,这类晶体管能够提供足够的驱动能力,并且具备良好的温度适应性,使其适用于多种环境条件。

    应用案例和使用建议


    - 应用场景
    - 在自动化控制系统中作为开关元件使用。
    - 在工业控制设备中用于电机驱动和加热控制。

    - 使用建议
    - 在高温环境下使用时,应注意散热措施以确保晶体管处于安全工作区域内。
    - 在频繁开关的应用场景下,建议选择更高额定值的型号,如BD680或以上,以满足频繁切换的需求。

    兼容性和支持


    - 兼容性
    - 本系列产品兼容常见的PCB布局要求,易于与其他标准组件配对使用。

    - 支持和服务
    - ST公司为客户提供详尽的技术文档和在线支持服务,包括详细的安装指南和技术问答库。

    常见问题与解决方案


    - 问题一:晶体管过热
    - 解决方案:增加散热片或采用强制风冷方式以提高散热效率。

    - 问题二:性能不稳
    - 解决方案:检查输入信号是否符合技术规范要求,确保供电电压稳定。

    总结和推荐


    综上所述,BD6xxx系列晶体管以其出色的线性增益、高频响应能力和集成特性,在工业应用中展现出显著的优势。对于需要高性能、高可靠性的应用场景而言,BD6xxx系列是一个值得推荐的选择。建议在选择具体型号时,考虑工作环境和应用场景的具体需求,以获得最佳性能表现。

BD680参数

参数
最大集电极发射极饱和电压 2.5V@ 30mA,1.5A
VCEO-集电极-发射极最大电压 80V
集电极电流 4A
最大功率耗散 40W
晶体管类型 PNP - Darlington
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 80V
集电极截止电流 500μA
不同 Ib,Ic 时的 Vce 最大饱和值 2.5V@ 30mA,1.5A
配置 独立式
长*宽*高 7.8mm*2.7mm*10.8mm
通用封装 SOT-32-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

BD680厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BD680数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 三极管(BJT) STMICROELECTRONICS BD680 BD680数据手册

BD680封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
375+ $ 0.1813 ¥ 1.5189
1353+ $ 0.1763 ¥ 1.477
3161+ $ 0.1663 ¥ 1.3932
库存: 63596
起订量: 690 增量: 50
交货地:
最小起订量为:375
合计: ¥ 569.58
