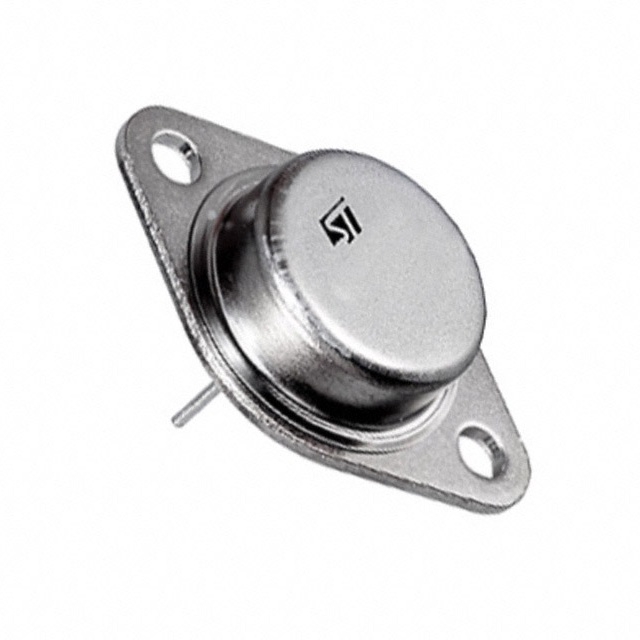

BU941

产品分类: 三极管(BJT)
厂牌: STMICROELECTRONICS
产品描述: NPN - Darlington 180W 5V 100μA 400V 15A TO-3 底座安装 39.3mm*26mm*8.92mm
供应商型号: LDL-BU941
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 三极管(BJT) BU941

BU941概述


    产品简介


    BU941/BU941P/BUB941PFI 是一款高电压点火线圈驱动器,属于 NPN 功率达林顿管类别,广泛应用于高可靠性的电子点火系统。这些器件具有 NPN 达林顿结构,并集成了反向并联的集电极-发射极二极管,支持非常坚固的双极型半导体技术。它们能够在宽泛的工作温度范围内保持稳定运行,特别适用于高压、高温的工作环境。
    主要功能
    - 高压驱动能力:支持高电压点火线圈驱动。
    - 集成保护二极管:集成反向并联二极管以保护电路。
    - 强大的开关能力:适合高电流和高速切换的应用需求。
    应用领域
    - 汽车点火系统:作为点火线圈的核心驱动元件。
    - 工业高压设备:如火花发生器和其他需要高压开关的设备。

    技术参数


    以下为 BU941/BU941P/BUB941PFI 的关键技术规格:
    | 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 集电极-发射极击穿电压 | VCES | V | 500
    | 集电极-发射极电压 | VCEO | V | 400
    | 发射极-基极电压 | VEBO | V 5
    | 集电极电流 | IC | A 15 | 30 |
    | 基极电流 | IB | A 1 | 5 |
    | 结温 | Tj | °C 200 | 175 |
    | 总功耗(Tc=25°C) | Ptot | W 180 | 155 |
    其他关键指标
    - 热阻抗:Rthj-case = 0.97°C/W(TO-3 封装)。
    - 存储温度范围:-65 至 200°C。
    - 封装类型:提供多种封装选择,如 TO-3、TO-218 和 ISOWATT218。

    产品特点和优势


    BU941/BU941P/BUB941PFI 的核心特点包括:
    1. 强大的耐用性:采用非常坚固的双极技术,能够承受极端的电压和电流条件。
    2. 高可靠性:集成的反向并联二极管有效防止过电压冲击,提升系统稳定性。
    3. 宽广的温度适应性:支持高达 200°C 的结温,非常适合恶劣的工作环境。
    4. 多样化的封装选择:满足不同设计需求,便于安装和使用。
    这些特性使其成为汽车和工业应用的理想选择,尤其在点火系统和高压电路中表现优异。

    应用案例和使用建议


    应用案例
    1. 汽车点火系统:通过高电压驱动点火线圈,实现精准的火花点火。
    2. 工业火花发生器:用于实验室测试或工业生产设备中的高电压输出。
    使用建议
    - 确保散热良好:由于总功耗较高,需采用高效散热片或强制冷却方式。
    - 严格控制输入电压和电流:避免超出额定参数导致器件损坏。
    - 使用合适的电路布局:如反向并联二极管位置优化以减少寄生效应。

    兼容性和支持


    BU941/BU941P/BUB941PFI 与多种标准接口兼容,支持与其他主流电子元器件无缝集成。制造商提供了详尽的技术支持文档和样品服务,确保客户快速上手。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 集电极过热 | 检查散热设计,增加散热片或风扇辅助冷却。 |
    | 输出电压不稳定 | 确认外围电路连接正确,检查负载匹配情况。 |
    | 开关时间不达标 | 调整驱动电路参数,提高驱动信号强度。 |

    总结和推荐


    综上所述,BU941/BU941P/BUB941PFI 是一款高性能的高电压点火线圈驱动器,具备出色的耐用性和稳定性,非常适合高要求的汽车和工业应用。其广泛的封装选项和良好的技术支持使其在市场上具有很强的竞争力。
    推荐理由:
    - 高电压、大电流处理能力强。
    - 温度适应性强,可靠性高。
    - 支持多样化封装选择,灵活适配各种应用场景。
    结论:强烈推荐使用此产品,尤其是对点火系统或高压电路有高要求的工程师和设计师。

BU941参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 -
晶体管类型 NPN - Darlington
集电极截止电流 100μA
集电极电流 15A
VCBO-最大集电极基极电压 -
配置 独立式
最大功率耗散 180W
最大集电极发射极饱和电压 2V@ 300mA,12A
VEBO-最大发射极基极电压 5V
VCEO-集电极-发射极最大电压 400V
长*宽*高 39.3mm*26mm*8.92mm
通用封装 TO-3
安装方式 底座安装
零件状态 停产
包装方式 散装,管装
