BD139-10

产品分类: 三极管(BJT)
厂牌: STMICROELECTRONICS

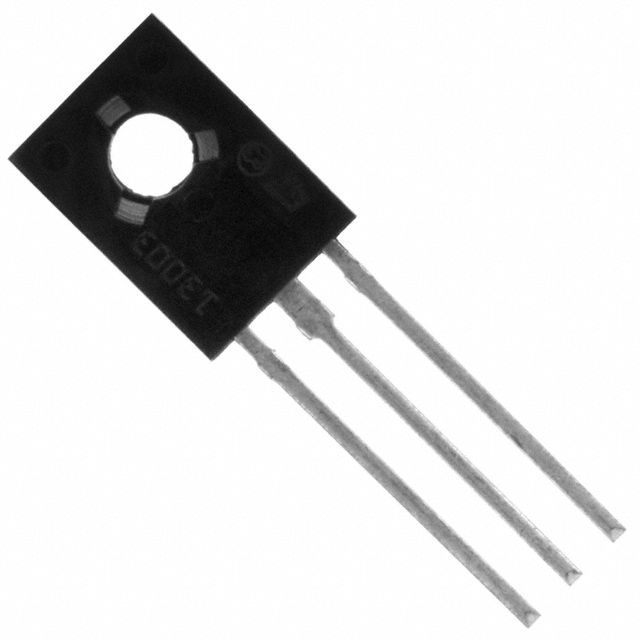

产品描述: STMicroelectronics NPN晶体管, SOT-32封装, 通孔安装, 最大直流集电极电流3 A, 最大集电极-发射电压80 V
供应商型号: UA-BD139-10
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 三极管(BJT) BD139-10

BD139-10概述


    产品简介


    BD135 - BD136 - BD139 - BD140系列互补低电压晶体管是ST公司推出的一系列NPN和PNP晶体管,适用于音频放大器和驱动器中的互补或准互补电路设计。这些晶体管通过平面外延技术制造,并采用SOT-32塑料封装形式。它们的主要功能包括提供高精度的电流增益选择,适用于通用目的的电路设计。

    技术参数


    | 参数名称 | 符号 | NPN类型 | PNP类型 |
    ||
    | 集电极-基极电压 | VCBO | 45 V | -45 V |
    | 集电极-发射极电压 | VCEO | 45 V | -45 V |
    | 发射极-基极电压 | VEBO | 5 V | -5 V |
    | 集电极电流 | IC | 1.5 A | -1.5 A |
    | 集电极峰值电流 | ICM | 3 A | -3 A |
    | 基极电流 | IB | 0.5 A | -0.5 A |
    | 功耗(Ta ≤ 25°C) | PTOT | 1.25 W | 1.25 W |
    | 结温(最大值) | Tj | 150 °C | 150 °C |
    | 贮存温度范围 | Tstg | -65 to 150 °C | -65 to 150 °C |

    产品特点和优势


    BD135 - BD136 - BD139 - BD140系列晶体管具备以下特点和优势:
    - 高精度电流增益选择:通过预选的直流电流增益,确保在各种应用中都能稳定工作。
    - 广泛的温度适应性:存储温度范围宽泛,可在极端环境下正常工作。
    - 高可靠性:具有较高的耐压能力和较大的峰值电流能力,适用于要求严格的工业场合。
    - 低功耗:在标准工作条件下,功耗较低,有助于延长使用寿命。

    应用案例和使用建议


    BD135 - BD136 - BD139 - BD140系列晶体管广泛应用于音频放大器和驱动器中,特别是在需要互补或准互补电路的场合。例如,在立体声音响系统中,这些晶体管可以用于音频信号的放大和驱动,确保音质优良且稳定性好。
    使用建议:
    - 确保电路的设计和布线符合手册中的推荐规范,以避免不必要的损坏。
    - 在高温环境中使用时,应注意散热措施,保证晶体管的工作温度在安全范围内。

    兼容性和支持


    这些晶体管兼容多种SOT-32封装的产品,可用于多种不同的电路板设计中。ST公司为这些产品提供了详尽的技术支持文档和客户服务,确保用户能够充分利用这些器件的优势。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:晶体管过热。
    - 解决方法:增加散热措施,如加装散热片或优化电路设计,降低工作温度。

    - 问题2:晶体管失效。
    - 解决方法:检查输入信号是否在额定范围内,确保外部条件(如温度、电压)不会超过器件的绝对最大额定值。

    总结和推荐


    BD135 - BD136 - BD139 - BD140系列晶体管以其优异的性能和稳定性,在音频放大器和驱动器中表现出色。这些器件适合在各种复杂的工作环境中使用,能够满足高性能的要求。强烈推荐给需要稳定、高效音频信号处理的应用场景。

BD139-10参数

参数
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 80V
VCEO-集电极-发射极最大电压 80V
集电极截止电流 100nA
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 50mA,500mA
集电极电流 1.5A
最大集电极发射极饱和电压 500mV@ 50mA,500mA
晶体管类型 NPN
最大功率耗散 1.25W
配置 独立式
长*宽*高 7.8mm*2.7mm*10.8mm
通用封装 SOT-32
安装方式 通孔安装
零件状态 在售
包装方式 管装

BD139-10厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BD139-10数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 三极管(BJT) STMICROELECTRONICS BD139-10 BD139-10数据手册

BD139-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
401+ $ 0.1263 ¥ 1.058
1024+ $ 0.1223 ¥ 1.0245
3079+ $ 0.1153 ¥ 0.9658
库存: 37026
起订量: 991 增量: 50
交货地:
最小起订量为:401
合计: ¥ 424.25
直接购买
加入购物车
