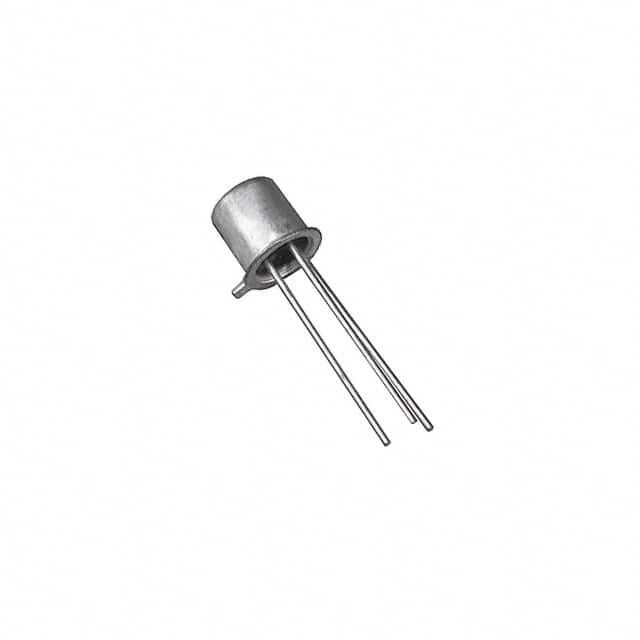

BC394

产品分类: 三极管(BJT)
厂牌: STMICROELECTRONICS
产品描述: NPN 400mW 6V 50nA 180V 180V 100mA TO-18 通孔安装 5.8mm*5.8mm*5.3mm
供应商型号: AMS-BC394
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 三极管(BJT) BC394

BC394概述

    BC394 NPN Transistor 技术手册解析

    产品简介


    BC394 是一种硅平面外延 NPN 晶体管,封装在 JEDec TO-18 金属外壳中。它设计用于通用高压和视频放大器应用。BC394 的内部电路图显示了其基本结构,使其适用于各种高电压和高频环境下的信号放大任务。

    技术参数


    BC394 的关键技术规格如下:
    - 绝对最大额定值
    - 集电极-基极电压 (IE = 0):180 V
    - 集电极-发射极电压 (IB = 0):180 V
    - 发射极-基极电压 (IC = 0):6 V
    - 集电极电流:100 mA
    - 总耗散功率 (Tamb ≤ 25°C, TC ≤ 25°C):0.4 W
    - 储存温度范围:-55 至 175°C
    - 最大工作结温:175°C
    - 热阻抗
    - 结-壳热阻:107.1 °C/W
    - 结-环境热阻:375 °C/W
    - 电气特性(Tcase = 25°C 除非另有说明)
    - 集电极-基极截止电流 (IE = 0):50 nA 至 50 µA
    - 集电极-基极击穿电压:180 V
    - 集电极-发射极击穿电压:180 V
    - 发射极-基极击穿电压:6 V
    - 集电极-发射极饱和电压 (IC = 10 mA, IB = 1 mA):0.2 V
    - 基极-发射极饱和电压 (IC = 10 mA, IB = 1 mA):0.75 V
    - 直流电流增益 (IC = 1 mA, VCE = 10 V):30
    - 直流电流增益 (IC = 10 mA, VCE = 10 V):85 至 100
    - 集电极-基极电容 (IE = 0, VCB = 10 V, f = 1 MHz):5 pF

    产品特点和优势


    BC394 的独特功能和优势包括:
    - 高压放大能力:能够处理高达 180 V 的电压,适用于多种高压应用。
    - 宽泛的工作温度范围:-55°C 到 175°C,确保在极端环境下稳定运行。
    - 优秀的电流增益:高达 100,适合信号放大和驱动高负载。
    - 良好的散热性能:通过 107.1 °C/W 和 375 °C/W 的热阻,保持良好的热稳定性。

    应用案例和使用建议


    BC394 可应用于多种场合,如视频放大器、音频放大器和工业控制设备。建议在设计中充分考虑其最大额定值和工作条件,以避免过载。此外,在高频应用中,应注意集电极-基极电容的影响,选择合适的旁路电容来改善高频响应。

    兼容性和支持


    BC394 主要用于标准 TO-18 封装,易于与其他兼容此封装的组件集成。厂商提供详尽的技术支持和文档资料,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - 问题:集电极电流超出额定值,导致器件损坏。
    - 解决办法:确保外部电路设计正确,避免电流过大。
    - 问题:高频应用中响应不佳。
    - 解决办法:添加适当的旁路电容以减小寄生电容的影响。

    总结和推荐


    BC394 是一款高性能的 NPN 晶体管,具有广泛的应用潜力和优秀的电气特性。虽然已停产,但其可靠性和性能仍然值得高度推荐。对于需要高电压和高频工作的应用,BC394 是一个值得考虑的选择。

BC394参数

参数
晶体管类型 NPN
最大功率耗散 400mW
VCBO-最大集电极基极电压 180V
集电极截止电流 50nA
VCEO-集电极-发射极最大电压 180V
最大集电极发射极饱和电压 400mV@ 5mA,50mA
VEBO-最大发射极基极电压 6V
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极电流 100mA
长*宽*高 5.8mm*5.8mm*5.3mm
通用封装 TO-18
安装方式 通孔安装
零件状态 停产
包装方式 散装

BC394厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BC394数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 三极管(BJT) STMICROELECTRONICS BC394 BC394数据手册

BC394封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 5.88 ¥ 49.392
100+ $ 5.82 ¥ 48.888
500+ $ 5.796 ¥ 48.6864
999+ $ 5.76 ¥ 48.384
库存: 200
起订量: 86 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1234.8
直接购买
加入购物车
