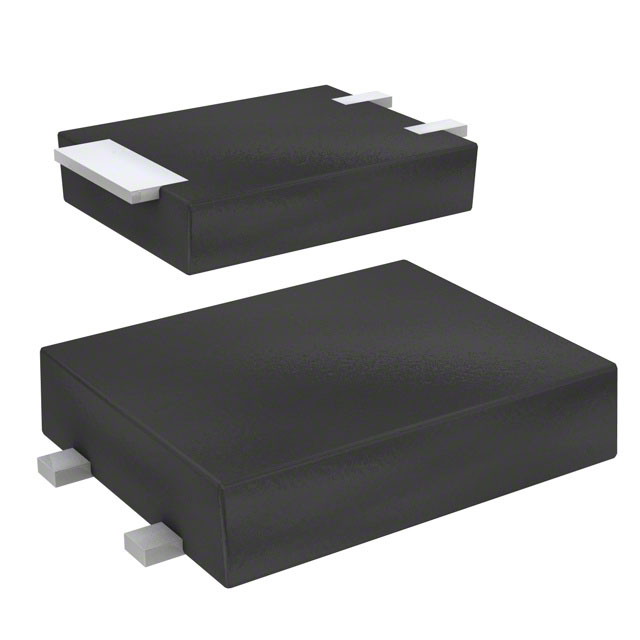

Z0103MUF

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 3mA 灵敏栅型 1A 8A,8.5A 600V 5μA 1.3V SMB(DO-214AA) 贴片安装
供应商型号: MIK-Z0103MUF
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 晶闸管/可控硅 Z0103MUF

Z0103MUF概述

    Z01系列双向可控硅技术手册

    1. 产品简介


    Z01系列双向可控硅是一种适用于通用交流开关应用的电子元器件。这些器件广泛应用于家庭电器(如电磁阀、泵、门锁、小型灯具控制)和其他需要可控切换交流电源的应用场合。Z01系列还具有不同灵敏度等级的栅极电流,使其能够直接通过微控制器驱动以实现优化性能。

    2. 技术参数


    以下是Z01系列双向可控硅的主要技术参数:
    - 额定通态电流 (IT(RMS)): 1 A
    - 重复峰值关断电压 (VDRM/VRRM): 600 V 或 800 V
    - 触发栅极电流 (IGT): 3 至 25 mA
    - 存储温度范围 (Tstg): -40°C 到 +150°C
    - 工作温度范围 (Tj): -40°C 到 +125°C
    - 非重复峰值通态电流 (ITSM):
    - 8 A (50 Hz, tp = 20 ms)
    - 8.5 A (60 Hz, tp = 16.7 ms)

    3. 产品特点和优势


    Z01系列双向可控硅具备以下特点和优势:
    - 高可靠性:适用于各种恶劣环境下的长期运行。
    - 灵活的触发门限:提供不同的触发门限选项,方便根据不同应用进行选择。
    - 紧凑设计:多种封装选择(SOT-223、TO-92 和 SMBflat-3L),便于不同应用的设计集成。
    - 广泛的温度适应性:能够在广泛的温度范围内保持稳定性能。

    4. 应用案例和使用建议


    Z01系列双向可控硅常用于交流电的切换控制,特别是在家电行业。例如,电磁阀、水泵、门锁控制、风扇速度调节等。为了充分发挥其性能,建议在以下情况下使用:
    - 在电路设计中确保散热条件良好,避免过热导致器件损坏。
    - 针对不同应用选择合适的电压和电流等级,以避免超载运行。

    5. 兼容性和支持


    Z01系列双向可控硅与大多数标准微控制器兼容,可以直接通过微控制器进行控制。ST公司提供了详细的技术支持和文档资料,可通过官方网站获取更多详细信息。此外,ST还提供了不同包装形式的产品,以满足不同的采购需求。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题1: 装置无法正常工作。
    - 解决方案: 检查接线是否正确,确认输入信号是否符合要求。
    - 问题2: 装置过热。
    - 解决方案: 确保良好的散热措施,检查负载是否超过额定值。

    7. 总结和推荐


    Z01系列双向可控硅是一款高性能的交流开关控制元器件,具备广泛的适用性和较高的可靠性。其多样化的产品配置使得该器件在各种交流电开关应用中表现出色。我们强烈推荐该产品用于家用电器及其他需要精确控制交流电源的应用中。

    通过以上详细介绍,希望帮助用户更好地理解和使用Z01系列双向可控硅。如有任何疑问,可参考官方技术手册或联系STMicroelectronics的销售办公室获取更多技术支持。

Z0103MUF参数

参数
开启状态电压 -
SCR类型 灵敏栅型
断态最大重复峰值漏电流 5μA
平均通态电流 -
最大栅极峰值反向电压 -
最大栅极触发电压 1.3V
最大栅极触发电流 3mA
通态非重复峰值电流 8A,8.5A
断态电压 600V
RMS通态电流 1A
3.95mm(Max)
4.6mm(Max)
1.1mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Z0103MUF厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。
