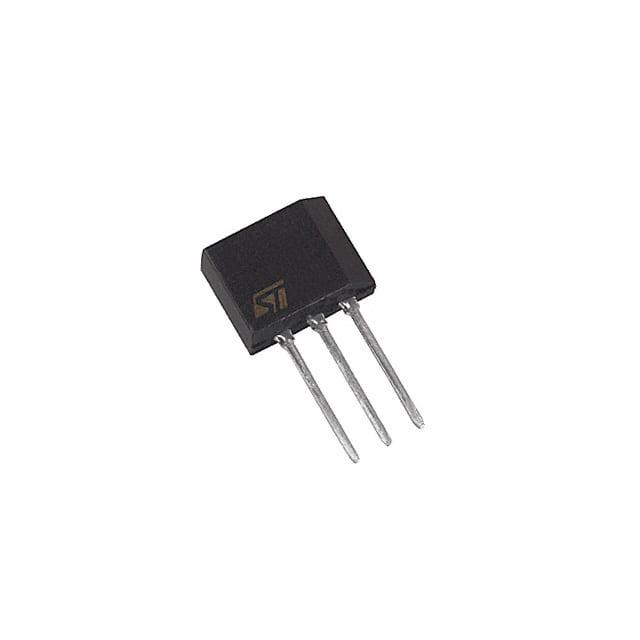

X0402MF 1AA2

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 200μA 8V 900mA 灵敏栅型 1.35A 30A,33A 600V 5μA 800mV TO-202-3 通孔安装 4.5mm(宽度)*7.3mm(高度)
供应商型号: MIK-X0402MF 1AA2
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 晶闸管/可控硅 X0402MF 1AA2

X0402MF 1AA2概述

    X04 Series Sensitive 4A SCRs

    产品简介


    X04系列是高敏感度的硅控整流器(SCR),专为各种应用而设计,尤其是在门极电流有限的情况下,如电容放电点火、厨房电器电机控制和低功率电源过电压钳位保护。这类器件具备优异的触发灵敏度,能在有限的门极电流条件下正常工作。

    技术参数


    - 基本规格
    - 门极触发电流:50至200 µA
    - 最大反向电压/重复峰值电压:600 V / 800 V
    - 平均正向电流:4 A (Tamb=25°C时为1.35 A)
    - 非重复峰值正向电流:30 A (tp = 10 ms)
    - 融合功率(I²t):4.5 A²·s
    - 关断上升率:50 A/µs (IG=2xIGT, tr≤100 ns, F=60 Hz, Tj=125°C)
    - 热阻
    - 结到引线热阻(DC):15 °C/W
    - 结到环境热阻(DC):100 °C/W
    - 电气特性
    - 门极触发电流:最小值20 µA,最大值200 µA
    - 保持电流:最大值5 mA
    - 门极触发电压:最大值0.8 V
    - 门极-阴极电阻下的触发电压:最大值0.95 V
    - 动态电阻:最大值100 mΩ
    - 最大重复峰值电压下的漏电流:最大值1 mA (Tj=125°C)

    产品特点和优势


    X04系列SCR具有较高的敏感触发水平,适用于多种应用,尤其是当可用门极电流受限时。该系列通过其优秀的门极触发电流特性和较低的触发电压,确保了出色的触发灵敏度,从而适用于严格的工业和家用电器环境中。此外,其卓越的热阻性能进一步增强了其在高功率应用中的可靠性。

    应用案例和使用建议


    X04系列广泛应用于电容放电点火系统和厨房电器的电机控制中。例如,在厨房电器中,它可作为电机启动的关键组件,提供稳定可靠的电力转换。使用时,建议根据具体应用要求选择合适的电压等级,并遵循制造商的温度限制指导,以确保最佳性能和延长使用寿命。

    兼容性和支持


    该系列SCR采用标准的TO202-3封装,易于集成到现有的电路设计中。STMicroelectronics提供了详尽的技术文档和支持服务,包括详细的电气特性和热管理指南,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    - 问题1:触发电压不稳定
    - 解决方法:确保门极触发电流在规定范围内,并检查是否存在外部干扰。
    - 问题2:器件过热
    - 解决方法:检查散热措施是否到位,确保温度不超过规定的最大值。

    总结和推荐


    X04系列SCR是一款高性能的敏感度硅控整流器,适用于需要严格门极电流控制的应用场景。其卓越的电气特性和稳定性使其成为多种复杂工业和家用电器的理想选择。我们强烈推荐此产品用于需高可靠性和长寿命的场合。

X0402MF 1AA2参数

参数
通态非重复峰值电流 30A,33A
平均通态电流 900mA
开启状态电压 -
最大栅极触发电流 200μA
最大栅极触发电压 800mV
断态电压 600V
最大栅极峰值反向电压 8V
RMS通态电流 1.35A
断态最大重复峰值漏电流 5μA
SCR类型 灵敏栅型
长*宽*高 4.5mm(宽度)*7.3mm(高度)
通用封装 TO-202-3
安装方式 通孔安装
零件状态 停产
包装方式 管装
