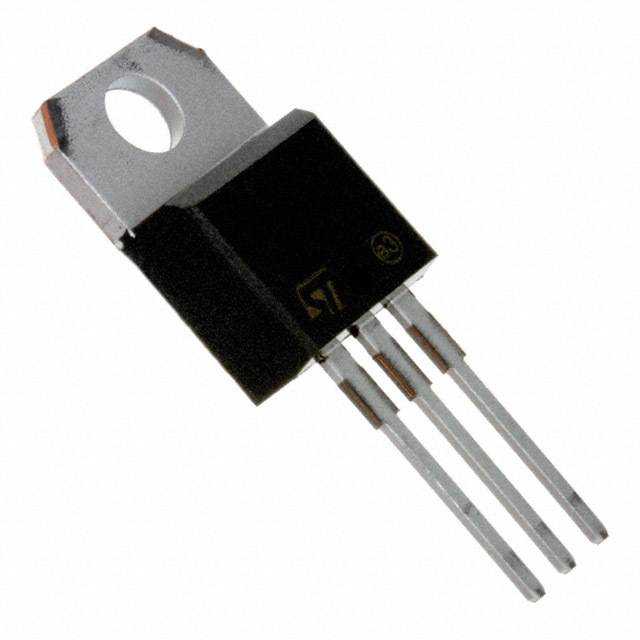

BTA10-800BWRG

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 50mA 10A 1.55V 100A,105A 800V 5μA 1.3V TO-220AB 通孔安装
供应商型号: UA-BTA10-800BWRG
供应商: 海外现货
标准整包数: 1

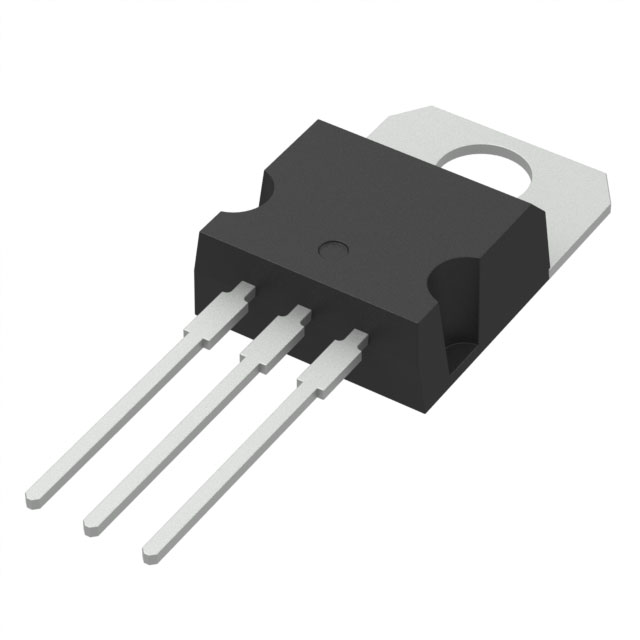

STMICROELECTRONICS 晶闸管/可控硅 BTA10-800BWRG

BTA10-800BWRG概述

    # 产品介绍:中电流双向晶闸管(Triac)

    1. 产品简介


    基本信息
    中电流双向晶闸管(Triac)是一种用于交流开关应用的半导体器件。它们广泛应用于家庭电器、工业控制和照明系统中。BTA10、BTB10及T10xx系列Triac器件可以提供10安培的中等电流处理能力,适用于通过孔安装或表面贴装。
    主要功能
    - 开关功能:能够实现电源电路的接通和断开,适用于静态继电器、加热调节、感应电动机启动等。
    - 相位控制:特别适合用于调光灯、电机速度控制器中的相位控制应用。
    - 抗干扰能力:具有高换向性能(Snubberless™),特别适用于感性负载。
    应用领域
    - 静态继电器
    - 加热调节
    - 感应电动机启动电路
    - 调光灯控制
    - 家用电器电机控制

    2. 技术参数


    绝对最大额定值
    | 参数 | 符号 | 测试条件 | 最大值 | 单位 |

    | 正弦波全周期rms负载电流 | IT(RMS) | TO-220AB Tc=105°C | 10 | A |
    | 非重复冲击峰值导通电流 | ITSM | F=50 Hz tp=20 ms | 100 | A |
    | 二重时间I2t值 | I2t | tp=10 ms | 55 | A2s |
    | 导通电流上升率 | dl/dt | IG=2 x IGT, tr≤100 ns, F=120 Hz Tj=125°C | 50 | A/μs |
    静态电特性
    | 参数 | 符号 | 测试条件 | 最大值 | 单位 |

    | 导通阈值电压 | VTO | ITM=14 A, tp=380 μs | 25°C | Max. 1.55 V |
    | 动态电阻 | RD | 125°C | Max. 40 mΩ |
    | 非导通状态反向漏电流 | IDRM/IRRM | VDRM=VRRM | 25°C | Max. 5 μA |
    电气特性(标准三象限)
    | 参数 | 符号 | 测试条件 | 最大值 | 单位 |

    | 门极触发电流 | IGT | VD=12 V, RL=33 Ω | I - II - III | Max. 35 50 mA |
    | 阈值电压 | VGT | I - II - III | Max. 1.3 V |
    | 门极击穿电压 | VGD | VD=VDRM, RL=3.3kΩ, Tj=125°C | I - II - III | Min. 0.2 V |

    3. 产品特点和优势


    特点
    - 低热阻设计:采用芯片焊接技术,降低热阻。
    - 绝缘陶瓷基板:为绝缘BTA提供更低的热阻。
    - 高换向性能:支持四象限或三象限的高换向能力。
    - RoHS合规:符合环保标准。
    优势
    - 通用性:可用于各种AC开关应用,如家用电器、工业控制和照明系统。
    - 可靠性:UL1557认证,确保产品的安全性。
    - 灵活性:提供多种封装选择(通过孔安装或表面贴装)。

    4. 应用案例和使用建议


    应用案例
    - 调光灯:在照明系统中,通过调整电压的相位来控制灯光亮度。
    - 家电电机控制:用于家用电器如空调、冰箱中的电机控制。
    使用建议
    - 散热管理:由于其高电流处理能力,应确保良好的散热管理以避免过热。
    - 选择合适的封装:根据具体应用需求选择合适的封装形式(通过孔安装或表面贴装)。

    5. 兼容性和支持


    兼容性
    - 该产品可与各种控制系统和电路设计兼容。
    - 不同型号(例如BTA10、BTB10、T1035、T1050)提供了不同的电压和电流等级,以满足不同应用需求。
    支持
    - STMicroelectronics提供详尽的技术文档和在线支持。
    - 可联系当地销售办事处获取更多信息和支持。

    6. 常见问题与解决方案


    问题1:如何正确安装和连接?
    解决方案:参考产品手册中的推荐封装和连接图,确保正确连接和安装。
    问题2:工作温度范围?
    解决方案:工作温度范围为-40°C至+125°C。
    问题3:是否存在电磁干扰?
    解决方案:由于其高换向性能,该产品在使用过程中产生的电磁干扰较小。

    7. 总结和推荐


    综合评估
    BTA10、BTB10及T10xx系列Triac器件在设计上具有多个亮点,包括低热阻、高换向能力和RoHS合规性。这些特点使得它们成为广泛应用的理想选择。
    推荐
    鉴于其广泛的应用场景和卓越的性能,强烈推荐在需要中等电流处理能力和高可靠性的应用中使用这些器件。如果您正在寻找一款既能满足性能要求又能保证长期稳定性的Triac,这些产品将是您的最佳选择。

BTA10-800BWRG参数

参数
最大栅极峰值反向电压 -
通态非重复峰值电流 100A,105A
最大栅极触发电压 1.3V
断态最大重复峰值漏电流 5μA
平均通态电流 -
SCR类型 -
最大栅极触发电流 50mA
断态电压 800V
RMS通态电流 10A
开启状态电压 1.55V
10.4mm(Max)
4.6mm(Max)
9.15mm(Max)
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

BTA10-800BWRG厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BTA10-800BWRG数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS BTA10-800BWRG BTA10-800BWRG数据手册

BTA10-800BWRG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4588 ¥ 3.8443
413+ $ 0.455 ¥ 3.8129
1145+ $ 0.4413 ¥ 3.6977
2691+ $ 0.4163 ¥ 3.4882
库存: 4645
起订量: 273 增量: 50
交货地:
最小起订量为:1
合计: ¥ 3.84
