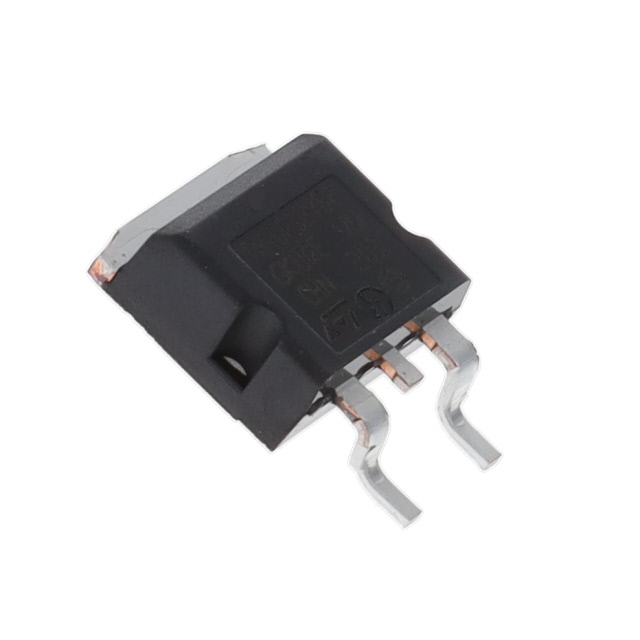

FERD30H60CG-TR

产品分类: 整流二极管/整流桥
厂牌: STMICROELECTRONICS
产品描述: 60V 250A 170μA 15A 双commoncathode D2PAK 贴片安装
供应商型号: 30C-FERD30H60CG-TR D2PAK-3
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 整流二极管/整流桥 FERD30H60CG-TR

FERD30H60CG-TR概述

    #

    产品简介


    FERD30H60C:60V场效应整流二极管
    FERD30H60C是一款采用ST先进整流工艺制造的60V场效应整流二极管,其独特的设计使其在同类产品中脱颖而出。该二极管主要用于需要高效能和优异热性能的应用场合,如适配器和充电器中。FERD30H60C具有低正向电压降、稳定的反向漏电流和高频操作特性,这些特性使得它成为众多应用场景的理想选择。

    技术参数


    - 最大重复峰值反向电压(VRRM):60 V
    - 正向平均电流(IF(AV)):2 x 15 A(单个二极管)
    - 正向电压降(VF):0.41 V(典型值)
    - 最大工作结温(Tj):175°C
    - 散热方式:通过传导散热(C)
    - 正向浪涌电流(IFSM):250 A(10 ms)
    - 存储温度范围(Tstg):-65°C 到 +175°C
    热阻参数
    - 结至外壳热阻(Rth(j-c)):0.9°C/W(总),1.5°C/W(单个二极管)
    - 耦合热阻(Rth(c)):0.25°C/W
    静态电气特性
    - 反向漏电流(IR):
    - Tj = 25°C, VR = VRRM时,最大值为170 μA
    - Tj = 125°C, VR = VRRM时,最大值为10 mA(最小值为20 mA)
    - Tj = 125°C, VR = 45 V时,最大值为6 mA(最小值为12 mA)
    - 正向电压降(VF):
    - Tj = 25°C, IF = 3 A时,典型值为0.355 V到0.395 V
    - Tj = 125°C, IF = 15 A时,典型值为0.530 V到0.585 V

    产品特点和优势


    1. 低正向电压降:FERD30H60C的正向电压降仅为0.41 V(典型值),这有助于降低电路的整体能耗。
    2. 高频率操作:该二极管能够在高频环境下稳定运行,适用于需要快速开关的应用场景。
    3. 稳定性:稳定的反向漏电流确保了长期工作的可靠性和稳定性。
    4. 热性能优异:FERD30H60C的高频率操作和优秀的散热性能,使其能在高温环境中保持高性能。
    5. 高可靠性:采用ST先进的整流工艺,确保了产品的长期稳定性和可靠性。

    应用案例和使用建议


    应用案例
    1. 适配器和充电器:FERD30H60C特别适合应用于电源适配器和手机充电器中,可以提高整体效率并减少发热。
    2. 便携式电子设备:由于其体积小巧且功耗低,因此适合用于智能手机、平板电脑等便携式设备的电源管理电路。
    使用建议
    1. 散热管理:在使用过程中,注意保持良好的散热条件以避免热积聚。可以通过增加散热片或使用散热膏来提高散热效果。
    2. 保护电路:在设计电路时,建议加入过流保护和过温保护措施,以防止意外损坏。
    3. 负载匹配:根据应用场景选择合适的负载,确保正向电流不超过其额定值。

    兼容性和支持


    FERD30H60C可与多种电子元器件和设备兼容,具体兼容性请参考相关产品文档。ST公司提供详尽的技术支持和售后服务,包括产品咨询、故障排除和维护服务。如果您有任何疑问或需要技术支持,请联系当地的ST代理商或访问官方网站获取更多信息。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:在高负载情况下,二极管温度过高
    - 解决方案:增加散热片或使用散热膏以改善散热条件。
    2. 问题:反向漏电流过大
    - 解决方案:检查焊接质量,确保没有虚焊或短路情况。如果问题仍然存在,更换新的二极管。
    3. 问题:正向电压降不稳定
    - 解决方案:检查电路连接是否正确,确认负载与二极管的额定值匹配。必要时调整电路设计。

    总结和推荐


    FERD30H60C是一款性能优越的60V场效应整流二极管,具备低正向电压降、高频操作和优异的热性能等特点。其广泛应用于适配器、充电器和其他需要高效能和良好热管理的应用场景中。推荐在高功率密度和热管理要求较高的应用中选用该产品。如果您需要一款可靠的整流二极管以满足特定的设计需求,FERD30H60C无疑是一个值得考虑的选择。

FERD30H60CG-TR参数

参数
Vr-反向电压 60V
反向恢复时间 -
正向浪涌电流 250A
配置 双commoncathode
If - 正向电流 15A
Ir - 反向电流 170μA
通用封装 D2PAK
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FERD30H60CG-TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

FERD30H60CG-TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 整流二极管/整流桥 STMICROELECTRONICS FERD30H60CG-TR FERD30H60CG-TR数据手册

FERD30H60CG-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
