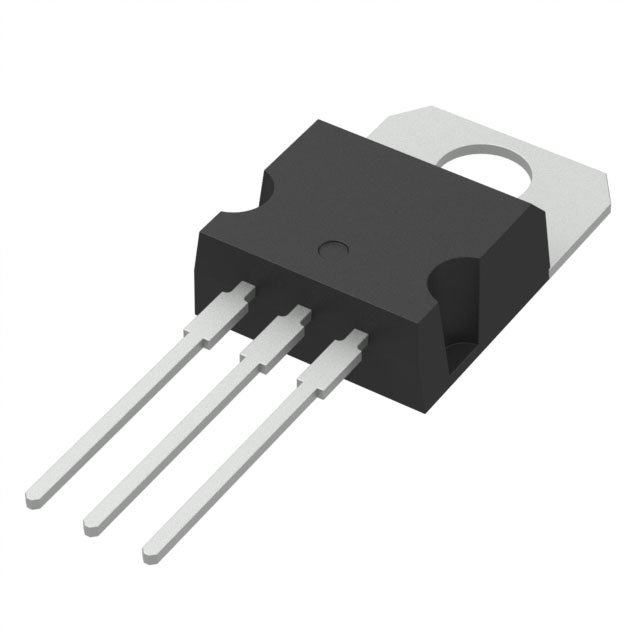

BTA06-600TWRG

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 双向可控硅, 6A额定, TO-220AB封装, 800V峰值, 通孔安装
供应商型号: 30C-BTA06-600TWRG TO-220-3
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 晶闸管/可控硅 BTA06-600TWRG

BTA06-600TWRG概述

    BTA06 和 BTB06 系列双向晶闸管技术手册

    1. 产品简介


    BTA06 和 BTB06 系列是双向晶闸管(Triac),适用于交流开关的一般用途。这些器件既可以通过插孔安装也可以表面贴装,广泛应用于静态继电器、加热调节、感应电动机启动电路等领域。此外,它们还适用于相位控制操作,例如在调光灯和电机速度控制器中的应用。特别是无消波和逻辑电平版本(BTA/BTB...W)在感性负载上表现出色,因为它们具有高换流性能。

    2. 技术参数


    - 电流能力:6A RMS
    - 电压范围:600V 至 800V
    - 门极触发电流:5mA 至 50mA
    - 绝对最大额定值
    - RMS 正向电流(全正弦波):6A (TO-220AB)
    - 非重复峰值正向电流(全周期):60A (F=50Hz, t=20ms),63A (F=60Hz, t=16.7ms)
    - I²t 值(fusing):21A²s
    - 关断率(dI/dt):50A/µs (F=120Hz, Tj=125°C)
    - 最大平均门极功率损耗:1W (Tj=125°C)
    - 温度范围
    - 存储温度范围:-40°C 到 +150°C
    - 工作温度范围:-40°C 到 +125°C

    3. 产品特点和优势


    BTA06 和 BTB06 系列双向晶闸管具备以下显著特点和优势:
    - 无消波和逻辑电平版本特别适合感性负载的应用,提高可靠性。
    - 内置陶瓷垫片,提供2500VRMS绝缘引脚,符合UL标准。
    - 高换流性能,增强系统稳定性。
    - 多种型号可选,覆盖不同电流和电压需求。

    4. 应用案例和使用建议


    这些双向晶闸管常用于静态继电器、加热调节、电机启动电路以及调光灯和电机速度控制等场合。对于需要处理感性负载的应用,建议使用无消波和逻辑电平版本以确保高性能和高可靠性。在设计过程中,应注意选择合适的散热方式,以避免过热损坏。

    5. 兼容性和支持


    BTA06 和 BTB06 系列双向晶闸管支持多种封装形式,包括TO-220AB绝缘封装和非绝缘封装。供应商提供了全面的技术支持,包括详细的产品文档和技术指导。通过与ECOPACK®包装相结合,这些器件还满足环保要求。

    6. 常见问题与解决方案


    - 问题:触发电流不稳定
    - 解决方法:检查电路设计,确保输入电压和电流符合要求。

    - 问题:过热损坏
    - 解决方法:增加散热措施,如使用散热片或改进散热设计。

    - 问题:触发失效
    - 解决方法:检查门极信号,确保其幅度和脉冲宽度合适。

    7. 总结和推荐


    综上所述,BTA06 和 BTB06 系列双向晶闸管凭借其卓越的电气特性和广泛的应用领域,在各种交流开关和相控应用中表现出色。特别是无消波和逻辑电平版本非常适合于高可靠性应用。因此,我们强烈推荐这些双向晶闸管作为高效可靠的解决方案。

BTA06-600TWRG参数

参数
SCR类型 灵敏栅型
断态电压 600V
最大栅极触发电流 5mA
最大栅极触发电压 1.3V
断态最大重复峰值漏电流 5μA
开启状态电压 1.55V
平均通态电流 -
通态非重复峰值电流 60A,63A
RMS通态电流 6A
最大栅极峰值反向电压 -
长*宽*高 9.15mm(高度)
通用封装 TO-220
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

BTA06-600TWRG厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BTA06-600TWRG数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS BTA06-600TWRG BTA06-600TWRG数据手册

BTA06-600TWRG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.916
100+ ¥ 3.135
1000+ ¥ 2.904
15000+ ¥ 2.882
30000+ ¥ 2.871
库存: 956
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 3.91
直接购买
加入购物车
