BTA24-600BWRG

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 双向可控硅, 25A额定, TO-220AB封装, 600V峰值, 通孔安装
供应商型号: BTA24-600BWRG
供应商: 云汉优选
标准整包数: 500

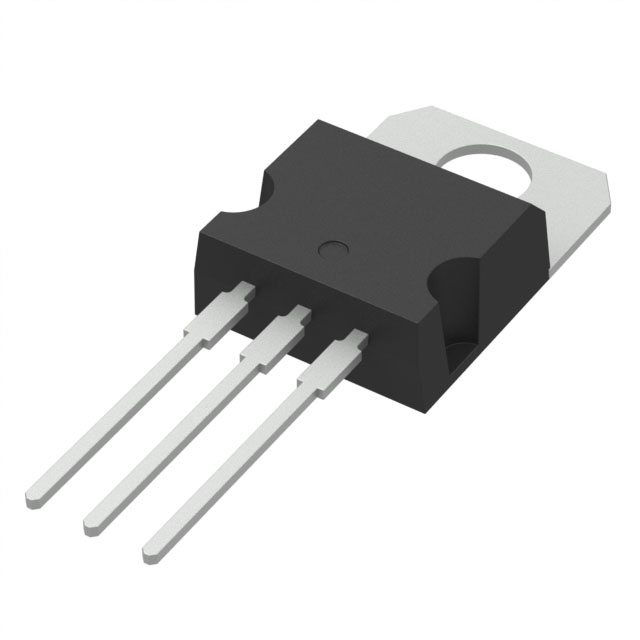

STMICROELECTRONICS 晶闸管/可控硅 BTA24-600BWRG

BTA24-600BWRG概述


    产品简介


    BTA24、BTB24 和 T25 是由 STMicroelectronics 提供的一系列三端双向可控硅(Triac)器件。这些器件适用于广泛的交流开关应用,包括静态继电器中的开/关功能、加热调节、感应电动机启动电路以及照明调光器和电机速度控制器中的相位控制操作。这些三端双向可控硅可以提供高电流承载能力(25 A RMS),并具备较低的热阻特性,使其适用于苛刻的工作环境。

    技术参数


    绝对最大额定值
    - 最大有效电流(IT(RMS)):25 A(D2PAK/TO-220AB,Tc = 100 °C)
    - 非重复峰值导通电流(ITSM):260 A(f = 60 Hz, tp = 16.7 ms)
    - 二极管熔断值(I2t):340 A2s(tp = 10 ms)
    - 电压耐受值(VDSM, VRSM):VDRM, VRRM + 100 V(Tj = 25 °C)
    - 峰值门极电流(IGM):4 A(tp = 20 μs, Tj = 125 °C)
    - 平均门极功耗(PG(AV)):1 W(Tj = 125 °C)
    电气特性
    - 最小门极触发电流(IGT):35 mA(Quadrant 1, 2, 3),50 mA(Quadrant 4)
    - 最小保持电流(IH):50 mA(Quadrant 1, 2, 3),80 mA(Quadrant 4)
    - 最小栅极打开时的电压变化率(dV/dt):500 V/μs(Quadrant 1, 2, 3),1000 V/μs(Quadrant 4)
    - 动态电阻(RD):16 mΩ(Tj = 125 °C)

    产品特点和优势


    产品特点
    - 高电流承载能力(25 A RMS)
    - 低热阻
    - 支持四种象限或三种象限的切换能力
    - UL 认证组件(文件参考:81734)
    - 符合 RoHS 标准
    - 具有 V0 级防火等级的树脂材料
    优势
    - 适用于多种应用场合,具有较高的可靠性和稳定性。
    - 在加热控制和电机驱动应用中表现出色。
    - 采用环保材料,符合RoHS标准,确保对环境的影响最小。

    应用案例和使用建议


    应用场景
    - 静态继电器中的开/关功能
    - 加热系统的温度调节
    - 感应电动机的启动
    - 照明调光器和电机速度控制器
    使用建议
    - 在使用过程中应注意散热设计,以避免过热损坏。
    - 根据不同的应用需求选择合适的型号,例如 BTA24-600BW 适用于600V电压等级的应用。
    - 进行适当的电路布局,避免引线过长导致的电磁干扰。

    兼容性和支持


    这些三端双向可控硅器件可通过通孔或表面贴装方式安装,支持通过焊接进行安装。厂商提供了丰富的技术支持和售后服务,包括详尽的数据手册和应用指南。

    常见问题与解决方案


    常见问题
    - 如何正确选择合适的三端双向可控硅?
    - 安装过程中如何避免引线过长导致的电磁干扰?
    解决方案
    - 参考产品手册中的电气特性表,根据具体应用需求选择合适的电压等级和电流能力的器件。
    - 使用短而粗的引线,并确保良好的接地,减少电磁干扰。

    总结和推荐


    BTA24、BTB24 和 T25 系列三端双向可控硅以其高电流承载能力和低热阻特性,在多种应用场合中表现出色。适用于需要高可靠性及高稳定性的环境,如工业自动化、照明控制系统和家用电器等。我们强烈推荐这些器件用于各种高压交流开关应用。无论是从技术规格还是性价比角度来看,这些器件都是市场上优秀的选择。

BTA24-600BWRG参数

参数
RMS通态电流 25A
平均通态电流 -
通态非重复峰值电流 250A,260A
断态电压 600V
SCR类型 -
最大栅极峰值反向电压 -
最大栅极触发电压 1.3V
断态最大重复峰值漏电流 5μA
开启状态电压 1.55V
最大栅极触发电流 50mA
10.4mm(Max)
4.6mm(Max)
9.3mm(Max)
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

BTA24-600BWRG厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BTA24-600BWRG数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS BTA24-600BWRG BTA24-600BWRG数据手册

BTA24-600BWRG封装设计

查看详情并下载
Symbol
Footprint
3D Model
