BU508AW

产品分类: 三极管(BJT)
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics NPN晶体管, TO-247封装, 通孔安装, 最大直流集电极电流8 A, 最大集电极-发射电压700 V
供应商型号: LYS-BU508AW
供应商: 海外现货
标准整包数: 600

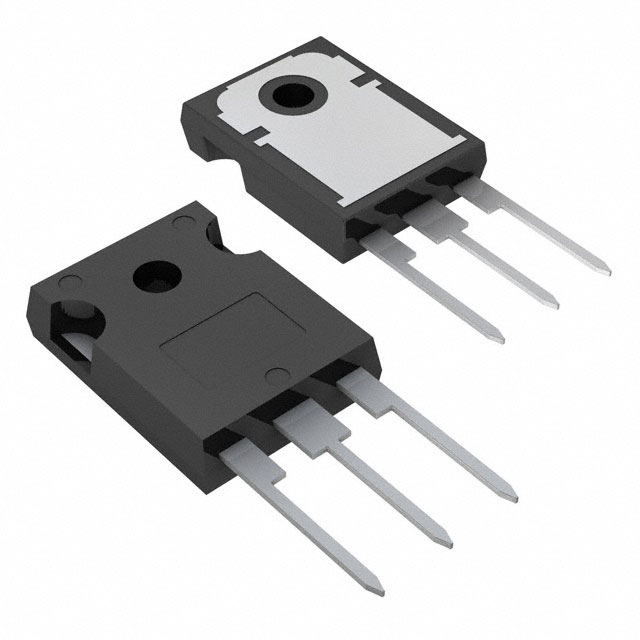

STMICROELECTRONICS 三极管(BJT) BU508AW

BU508AW概述

    BU508AW 高压NPN功率晶体管技术手册

    1. 产品简介


    BU508AW 是一种专为标准清晰度CRT显示器设计的高电压NPN功率晶体管。它主要用于CRT电视机中的水平偏转输出以及开关电源供电系统中。该产品采用了先进的平面技术和扩散集电极“增强型制造工艺”,保证了其在操作温度变化时的稳定性能。

    2. 技术参数


    以下是BU508AW的技术规格及性能参数:
    - 绝对最大额定值
    - 集电极-发射极电压 (VBE=0): 1500V
    - 集电极-发射极电压 (IB=0): 700V
    - 发射极-集电极电压 (IC=0): 9V
    - 集电极电流: 8A
    - 最大脉冲集电极电流 (tP<5ms): 15A
    - 基极电流: 4A
    - 总功耗 (Tc=25°C): 125W
    - 存储温度范围: -65°C 至 150°C
    - 最大工作结温: 150°C
    - 热数据
    - 结-外壳热阻 (Rthj-case): 1°C/W (最大)

    3. 产品特点和优势


    BU508AW 的独特功能包括:
    - 最先进的技术:采用扩散集电极“增强型制造工艺”。
    - 稳定的温度性能:即使在温度变化较大的情况下也能保持稳定。
    - 低基极驱动需求:降低了对驱动电路的要求。
    - 紧密的hFE范围:在工作集电极电流下具有稳定的电流增益。
    - 高坚固性:能够承受较高的脉冲电流。
    - TO-247半绝缘封装:适合高可靠性应用。

    4. 应用案例和使用建议


    应用场景
    - 水平偏转输出用于CRT电视机
    - 开关模式电源(SMPS)用于CRT电视机
    使用建议
    根据手册中的电气特性图,我们发现BU508AW具有良好的安全操作区域和较低的饱和电压,适合应用于需要大电流输出的应用中。在设计电路时,应确保负载不会超过安全操作区域限制,并适当考虑散热措施以避免过热问题。

    5. 兼容性和支持


    手册中未明确提到与其他电子元器件的兼容性,但其TO-247封装是一种标准封装,应能与大多数同类封装的晶体管兼容。ST公司提供了相关的产品支持和服务,详情可参阅官方网站。

    6. 常见问题与解决方案


    - 问题:过载导致温度过高
    - 解决方案:增加散热措施,如加装散热片。
    - 问题:饱和电压不稳定
    - 解决方案:确保驱动电流和电压符合手册中的要求。
    - 问题:电流增益不足
    - 解决方案:检查输入驱动信号,确认基极电流是否满足要求。

    7. 总结和推荐


    综上所述,BU508AW是一款高性能、高稳定性的高压NPN功率晶体管。其低基极驱动需求、高坚固性和宽广的安全操作区使其非常适合在CRT电视机和其他高功率应用中使用。鉴于其出色的性能和稳定性,强烈推荐在上述应用场景中使用该产品。
    希望这篇技术手册能帮助您更好地了解BU508AW及其在各种应用中的表现。如果您有任何疑问或需要进一步的支持,请访问ST公司的官方网站获取更多资源。

BU508AW参数

参数
最大集电极发射极饱和电压 1V@ 1.6A,4.5A
VCEO-集电极-发射极最大电压 700V
配置 独立式
VEBO-最大发射极基极电压 9V
最大功率耗散 125W
晶体管类型 NPN
不同 Ib,Ic 时的 Vce 最大饱和值 1V@ 1.6A,4.5A
VCBO-最大集电极基极电压 -
集电极电流 8A
集电极截止电流 200μA
15.75mm(Max)
5.15mm(Max)
24.45mm(Max)
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

BU508AW厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BU508AW数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 三极管(BJT) STMICROELECTRONICS BU508AW BU508AW数据手册

BU508AW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 0.966 ¥ 8.1627
1800+ $ 0.9408 ¥ 7.9498
6000+ $ 0.924 ¥ 7.8078
库存: 12000
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 4897.62
