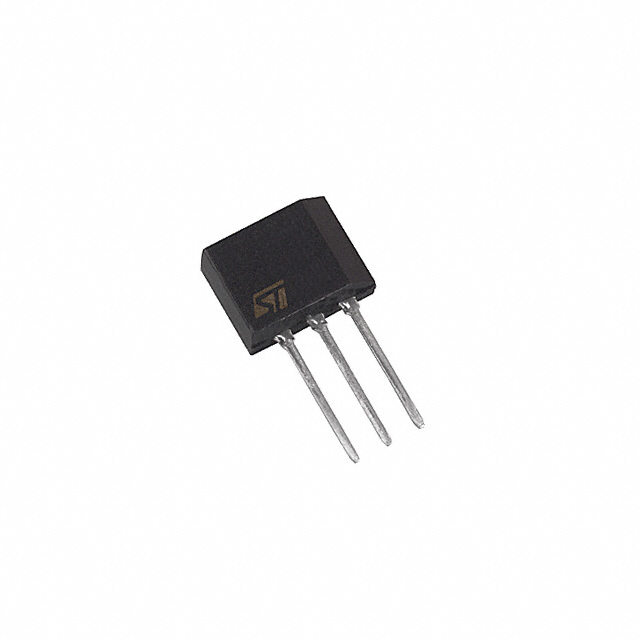

Z0409NF 1AA2

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 10mA 灵敏栅型 4A 2V 20A,21A 800V 5μA 1.3V TO-202-3 通孔安装 4.5mm(宽度)*7.3mm(高度)
供应商型号:
供应商:
标准整包数: 0
STMICROELECTRONICS 晶闸管/可控硅 Z0409NF 1AA2

Z0409NF 1AA2概述

    电子元器件产品技术手册

    产品简介


    Z04系列是一类标准的4安培三端双向可控硅(Triac),特别适用于家用电器及其他通用交流开关的应用场合。这些应用包括电磁阀控制、水泵控制、门锁控制及小灯泡调节等。不同灵敏度的型号可直接由微控制器控制,以实现最佳性能。

    技术参数


    | 符号 | 参数 | 值 | 单位 |
    | :: | :: | :: | :: |
    | IT(RMS) | 有效值连续负载电流 | 4 | A |
    | VDRM/VRRM | 隔离电压 | 600至800 | V |
    | IGT (Q1) | 最小触发电流 | 3至25 | mA |

    产品特点和优势


    Z04系列的特点在于广泛的隔离电压范围(600V到800V)以及不同的触发电流选项,这使得它们能够灵活适应多种应用需求。这些可控硅设计坚固耐用,能够在复杂的家用电器环境中可靠运行。它们的小型封装(TO202-3)使其非常适合空间有限的应用场合。

    应用案例和使用建议


    Z04系列三端双向可控硅广泛应用于家电设备中,例如电磁阀控制、风扇调速、泵控制和小型灯控等。使用建议方面,鉴于其高隔离电压(高达800V),该器件特别适合在高压环境下工作的应用。同时,由于其低功耗和稳定性,也适用于持续稳定运行的应用场合。此外,建议在高温环境下使用时关注其热管理措施,确保长期稳定工作。

    兼容性和支持


    本系列产品适用于多种家用电器和工业控制系统中,可与其他电子元器件和设备良好兼容。STMicroelectronics为该产品提供了详尽的技术支持,包括用户手册、技术文档以及客户服务热线,帮助客户在应用过程中顺利解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 过载导致设备烧毁 | 确保所选型号的电流等级符合应用需求;增加外部熔断器保护 |
    | 温度过高导致性能下降 | 使用散热片或改进电路设计以降低温度 |
    | 无法正确触发 | 检查接线是否正确;调整驱动信号电平 |

    总结和推荐


    Z04系列4安培三端双向可控硅因其广泛的应用范围、优良的性能和强大的技术支持而备受推崇。对于需要稳定可靠切换交流负载的应用场合,如家电、工业控制等领域,强烈推荐使用该产品。其多样化的电压和电流等级选择,使用户可以根据具体需求进行定制化配置,从而更好地满足不同应用场景的需求。

Z0409NF 1AA2参数

参数
通态非重复峰值电流 20A,21A
SCR类型 灵敏栅型
平均通态电流 -
最大栅极触发电压 1.3V
断态最大重复峰值漏电流 5μA
RMS通态电流 4A
最大栅极峰值反向电压 -
开启状态电压 2V
断态电压 800V
最大栅极触发电流 10mA
长*宽*高 4.5mm(宽度)*7.3mm(高度)
通用封装 TO-202-3
安装方式 通孔安装
零件状态 停产
包装方式 袋装
